Buderus Logamax plus GB142-24 Montage- En Onderhoudshandleiding
Condenserende gaswandketel
Gerelateerde Handleidingen voor Buderus Logamax plus GB142-24
Samenvatting van Inhoud voor Buderus Logamax plus GB142-24

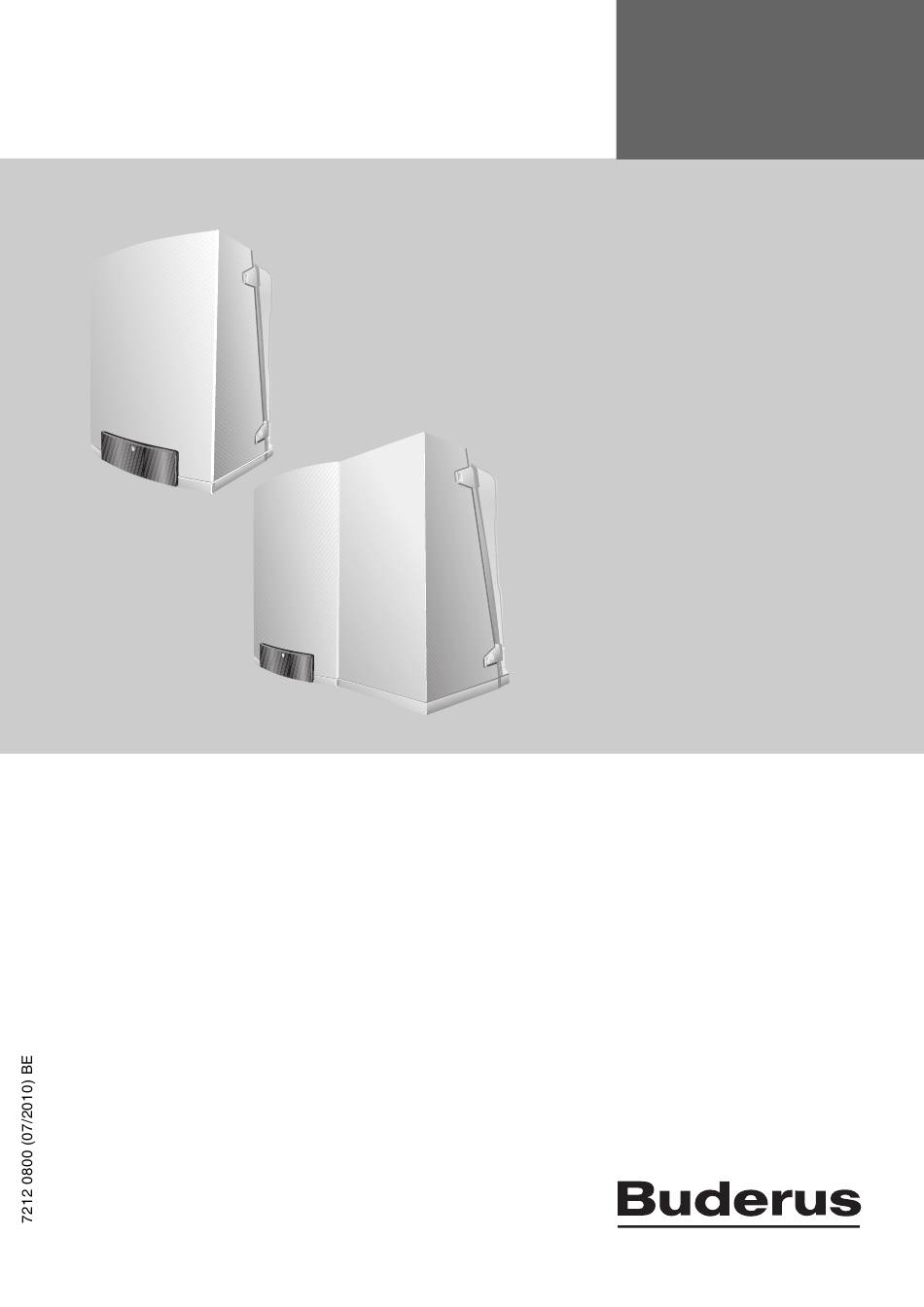

- Pagina 1 Montage- en Condenserende gaswandketel onderhoudsvoorschrift Logamax plus Voor de installateur GB142-24/30/45/60 Zorgvuldig lezen vóór de montage en het onderhoud...
- Pagina 2 Actualisering van de documentatie Heeft u voorstellen voor verbeteringen of heeft u onregelmatigheden vastgesteld, neem dan contact met een van onze Belgische filialen. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 3 Buitenbedrijfstelling ....31 Logamax plus GB142-24/30 ....6 CV-installatie via het regeltoestel Logamax plus GB142-45/60 .
- Pagina 4 Dit kan leiden tot CV-installatie. functiestoringen en beschadiging van de – de installatievoorschriften voor de fabrikant van warmtewisselaar. CV-installaties. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 5 – Laat het verpakkingsmateriaal van de CV-ketel op een milieuvriendelijke manier verwerken. – Laat de componenten van de CV-installatie (bijv. CV-ketel of regeltoestel) die vervangen dienen te worden, via een bevoegde instantie een milieuvriendelijke manier verwerken. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 6 – Logalux S120 – 1723 mm – Logalux S135 – 1554 mm – Logalux S160 – 1664 mm Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 7 – Neem voor het verwijderen van de mantel de zijdelingse minimale afstanden van de CV-ketel (150 mm) en de benodigde afstanden (100 mm naar voren en 800 mm naar boven) in acht. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 8 • Controleer of de leveringsomvang compleet is. – Gebruik nooit chloorhoudende reinigingsmiddelen en halogeenkoolwaterstoffen (bijv. in spuitbussen, oplos- en reinigingsmiddelen, verven, plakmiddelen). – Voorkom sterke stofvorming. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 9 3) en niet aan de sluitingen dragen. • CV-ketel aan de achterste ketelmantel aanpakken en in de wandbeugel hangen. • CV-ketel horizontaal uitlijnen. GB142-45/60 Afb. 5 Mantel afnemen Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 10 Type C De condenserende gaswandketel wordt aangesloten op een luchttoevoer- en centraal rookgasafvoersysteem. De afzuiging van de rookgassen geschiedt via de natuurlijke trek in het rookgassysteem. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 11 1 m rookgasbuis Rookgasafvoer parallel 45°-hoek 90°-hoek 11,7 26,6 1 m rookgasbuis Dakdoorvoerset Dakdoorvoer 80/125 11,0 18,0 34,0 75.5 Wanddoorvoer 80/125 12,0 22,0 Tab. 2 Drukverlies van enkele vormstukken (in Pa) Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 12 De 3-bar-veiligheidsklep die in de GB142- 45/60 is geïnstalleerd, kan worden vervangen door een 4-bar-veiligheidsklep (toebehoren). – Bij toepassing van zuurstofdoorlatende leidingen, zoals bijv. bij vloerverwarmingen, moet een systeemscheiding door warmtewisselaars worden uitgevoerd. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 13 • Buisleidingen en radiator grondig spoelen. • Buisaansluitmaten van de montagemal nemen. • Aansluitkoppeling monteren (afb. 8, pos. 3 en 4). • Bij Logamax plus GB142-24/30 intern expansievat (toebehoren, verkrijgbaar bij Buderus) volgens het af- zonderlijke montagevoorschrift inbouwen of expan- sievat via de aansluiting van het CV-watercircuit (afb.
- Pagina 14 – Neem in acht dat de klemmen 6 – 9 onder spanning (230 V; alleen bij betreffende configuratie van het regeltoestel en bepaalde installatiehydraulica toepasbaar) Afb. 11 Klemmenstrip staan, wanneer de netschakelaar van de basiscontroller BC10 is ingeschakeld. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 15 10: Aansluiting voor externe driewegklep bij de GB142-45/60 3.10.2 Netaansluiting tot stand brengen • Stekker (afb. 13) van de netkabel in een contactdoos steken. Afb. 13 Netstekker Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 16 • Beveiligingskap op de automatische ontluchter (afb. 16) één slag draaien. • Vul- en aftapkraan (afb. 15, pos. 3) openen. • Onderhoudskranen op de CV-aanvoer- en retourleiding openen. Afb. 16 Automatische ontluchter Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 17 – Voer een correcte dichtheidsproef door. – Gebruik voor de dichtheidstest enkel producten die zijn goedgekeurd voor de detectie van lekken. • CV-installatie stroomloos maken. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 18 Opschrift op aanwijzingsplaatje voor gassoort: dichtheidsmeettoestel testen. Zijn de toegestane Ingestelde gascategorie: G31 – 3P. grenswaarden volgens de montage-instructie van het tab. 3 Instelling van de gasbrander door de fabrikant rookgassysteem aangehouden? Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 19 Aardgas E 7,25 tab. 4 Diameter gasmondstuk • Meetslang van het drukmeetapparaat op de GB142-24/30 testnippel plaatsen (afb. 20, pos. 2). • Gasafsluitkraan langzaam openen. GB142-45/60 Afb. 20 Gasaansluitdruk meten Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 20 GEBRUIKSAANWIJZING – Wanneer de benodigde aansluitdruk niet aanwezig is, neem dan contact op met de bevoegde gasleverancier. – Bouw bij te hoge aansluitdruk vóór het gasblok een gasdrukregelaar in. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 21 „Reset“ (lagere waarden) de CV-ketel op deellast „L20“ instellen. • Differentiaaldruk aflezen. De differentiaaldruk (p – p ) dient –5 Pa (±5 Pa) lucht te bedragen (indicatie op het meettoestel: –10 tot Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 22 – Dek de aan gevaar blootgestelde punten vóór de dichtheidstest af. – Spuit het product voor dichtheidstests niet op de kabelgeleidingen, stekkers of elektrische aansluitingsleidingen. Laat het er ook niet op druppelen. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 23 • Meetwaarde in het inbedrijfstellingsprotocol noteren. • Toets “Statusindicatie” zo vaak indrukken totdat de temperatuurindicatie op de display verschijnt. • Toets “Schoorsteenveger” indrukken om de meting af te sluiten. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 24 4.13 Gebruiker informeren, technische documentatie overhandigen • Maak de gebruiker vertrouwd met de CV-installatie en de bediening van de CV-ketel. Overhandig daarbij de technische documentatie. Afb. 26 Mantel aanbrengen Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 25 Aan Brander in Het ketelwater wordt verwarmd. bedrijf Brander uit Het ketelwater bevindt zich in het gewenste temperatuurbereik of er is geen warmtevraag aanwezig. Tab. 5 Betekenis van de LED Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 26 • Toets “Statusindicatie” indrukken om tussen de statusindicaties te kunnen switchen of om de service- en foutcode uit te lezen. • Fout met behulp van de service-instructie van de CV-ketel verhelpen. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 27 Tab. 6 Mogelijke statusindicaties Standaardindicatie voor deze bedrijfstoestand. Deze indicatie verschijnt na 5 minuten, wanneer er geen toets wordt ingedrukt. Wordt alleen weergegeven wanneer het EMS (Energie-Management-Systeem) de installatiedruk digitaal bepaalt. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 28 • Draaiknop draaien om de maximale ketelwatertemperatuur (ketelvertrektemperatuur) in te stellen. • Toets “Schoorsteenveger” indrukken om het handbedrijf af te sluiten. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 29 Het CV-programma (schakelklok) van de ruimtecontroller blijft actief waardoor in nachtbedrijf geen tapwater wordt bereid. De LED onder de draaiknop gaat branden wanneer tapwater wordt bijgevuld of de tapwatertemperatuur beneden de ingestelde waarde ligt (warmtevraag). Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 30 Nadraaitijd van de pomp in te stellen. De Nadraaitijd van de pomp is instelbaar tussen 5 – 60 minuten (F_5 - F60) of 24 uur (F1d). • Toets „Statusindicatie“ indrukken om de instelling te bevestigen. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 31 – Schakel de CV-installatie alleen in noodgeval via de zekering van de opstellingsruimte uit. In andere gevarensituaties onmiddellijk hoofdafsluitinrichting sluiten en CV-installatie via de zekering van de opstellingsruimte stroomloos schakelen. • Hoofdafsluitinrichting sluiten. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 32 Visuele controle op algemene corrosieverschijnselen • Alle gas en water geleidende buizen op corrosieverschijnselen controleren. • Eventueel aangetaste leidingen vervangen. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 33 Zie hoofdstuk 4.1 „CV-installatie vullen“, pagina 16. 7.10 Luchttoevoer- en rookgasafvoer- leiding controleren op functie en veiligheid Zie hoofdstuk 4.4 „Systeem voor toevoer van verbrandingslucht en afvoer van rookgassen controleren“, pagina 18. Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 34 (afb. 30, pos. 3) en de brander (afb. 30, pos. 4) verwijderen. • Gas/lucht-verdeelplaat, secundaire verdeelplaat en brander met perslucht reinigen. Afb. 30 Branderafdekking, gas/lucht-verdeelplaat, secundaire verdeelplaat en brander reinigen Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 35 • Sifon van de condensplaat verwijderen (afb. 33, pos. 4). • Verbinding naar de condenswaterbypass losdraaien. • Sifon van de koppeling losmaken en wegnemen (afb. 33, pos. 3). Afb. 33 Sifon Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 36 • Water (bijv. d.m.v. een spuitfles) op het linker meetpunt (afb. 44) voor rookgas (afb. 34) inspuiten en condenswaterbypass controleren op dichtheid. Afb. 34 Functie condenswaterbypass controleren Gas-lucht-verhouding controleren Zie hoofdstuk 4.7 „Gas-lucht-verhouding controleren“, pagina 21. Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 37 Handbedrijf Punt rechts CV-ketel in handbedrijf beneden knippert Reset Reset (CV-installatie wordt, nadat de toets „Reset“ 5 seconden ingedrukt werd gehouden, naar de inschakeltoestand gereset) Tab. 10 Normale bedrijfsmeldingen Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 38 Kortsluiting tussen veiligheidssensor en aanvoersensor of interne fout. Interne UBA-fout Veiligheidssensor kortsluiting of boven de 130 °C. Los contact of defecte veiligheidssensor. Aanvoersensor kortsluiting. Los contact of defecte veiligheidssensor. Tab. 11 Servicecodes Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 39 10,0 10,0 10,0 10,0 15 15 15 15 Standaard emissiefactor CO mg/kWh tab. 12 Technische gegevens Wanneer het CV-vermogen beperkt is tot maximum 80% (L80). Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 40 712 × 560 × 475 712 × 900 × 475 712 × 900 × 475 Gewicht tab. 12 Technische gegevens Wanneer het CV-vermogen beperkt is tot maximum 80% (L80). Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 41 24 kW, 4 meter pomp CV-watervolumestroom in l/h 30 kW, 6 meter pomp CV-watervolumestroom in l/h Afb. 35 Pompmodulatie - restopvoerhoogtes Logamax plus GB142-24/30 Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 42 = constant 300 mbar 350 mbar 350 mbar 350 mbar tab. 13 Restopvoerhoogtes afhankelijk van de instelling in de bedieningseenheid RC30 en de CV-keteltypes alleen bij geïnstalleerde interne cv-pomp Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 43 13. Instellingen op het regeltoestel uitvoeren (indien noodzakelijk) 14. Functieproef uitvoeren. __________ A 15. Ionisatiestroom meten 16. Mantel aanbrengen 17. Gebruiker informeren, technische documentatie overhandigen Vakkundige inbedrijfstelling bevestigen Firmastempel/handtekening/datum Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 44 (zie documentatie van het regeltoestel ) 14. Eindcontrole van de inspectiewerkzaamheden, hiervoor meten en documenteren van meet- en testresultaten 15. Vakkundige inspectie bevestigen Firmastempel/ Firmastempel/ Firmastempel/ handtekening handtekening handtekening Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 45 Gas-lucht-verhouding controleren en instellen _______________ Pa _______________ Pa -gehalte bij vollast _______________ % _______________ % -gehalte bij deellast _______________ % _______________ % Vakkundig onderhoud bevestigen Firmastempel/ Firmastempel/ handtekening handtekening Wijzigingen op grond van technische verbeteringen voorbehouden! Logamax plus GB142-24/30/45/60 -...
- Pagina 46 Conformiteitverklaring 11 Conformiteitverklaring 11.1 Belgische conformiteitverklaring Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 47 Leveringsomvang ......8 Logamax plus GB142-24/30/45/60 - Wijzigingen op grond van technische verbeteringen voorbehouden!
- Pagina 48 Bosch Thermotechnology nv/sa Ambachtenlaan 42a, 3001 Heverlee Toekomstlaan 11, 2200 Herentals rue Louis Blériot 40-42, 6041 Gosselies Venecoweg 11, 9810 Deinze (Nazareth) rue de l'Abbaye 18, 4040 Herstal www.buderus.be info@buderus.be...
