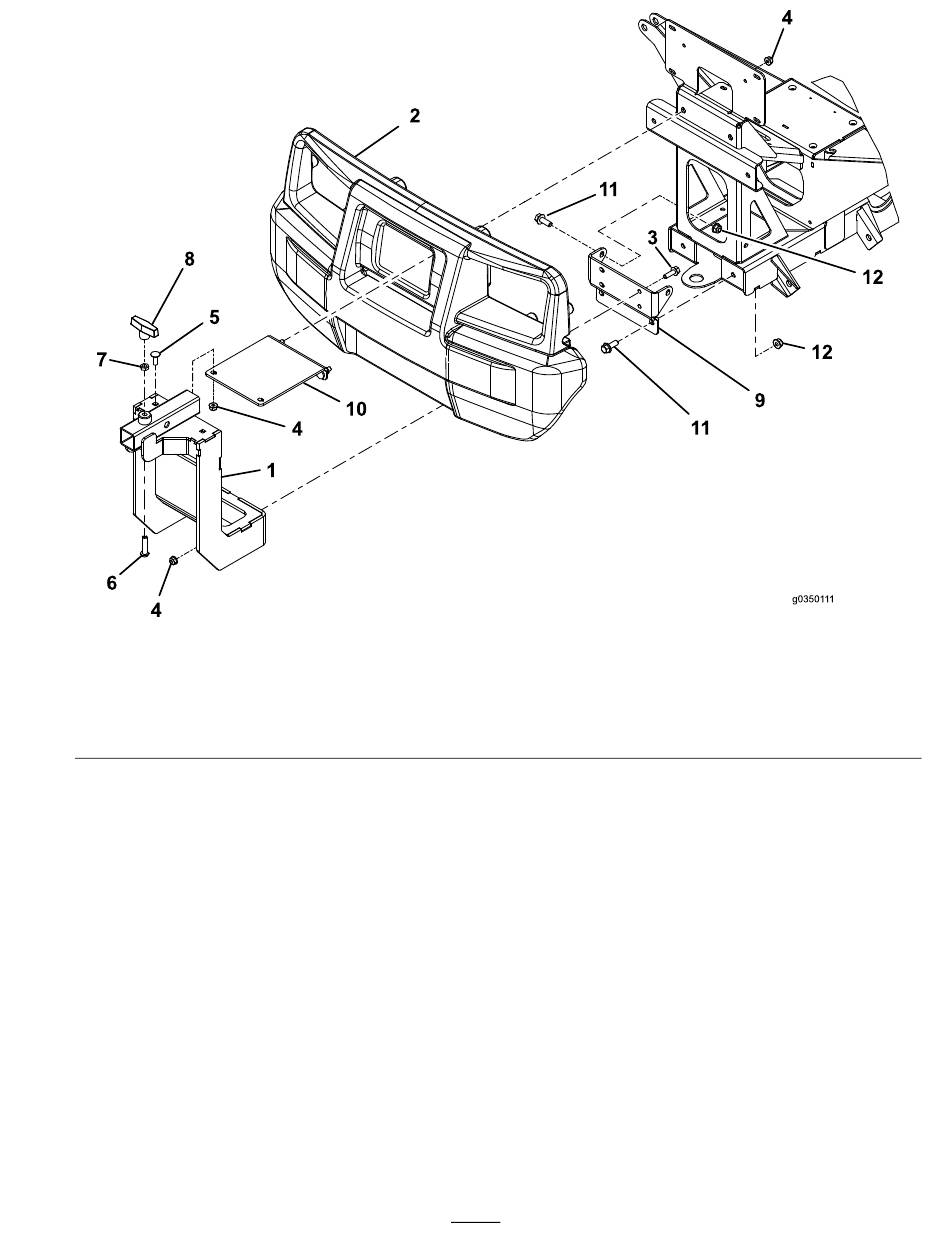

1. Snelkoppelframe
2. Bumper
3. Zeskantige flensbout (5/16 x 1 inch)
4. Flensmoer (5/16 inch)
3. Monteer losjes de korte bevestigingsbeugel van de
borstelkap op het frame van de tractie-eenheid (door
de bumper); gebruik 2 flensmoeren (5/16 inch) zoals
getoond in
Figuur
1.
4. Monteer het snelkoppelframe losjes op de korte
montagebeugel van de borstelkap; gebruik 2 slotbouten
(5/16 x 7/8 inch) en 2 flensmoeren (5/16 inch); zie
Figuur
1.
5. Monteer losjes het snelkoppelframe op de onderste
bevestigingsbeugel van de borstelkap; gebruik 4
zeskant flensbouten (5/16 x 1 inch) en 4 flensmoeren
(5/16 inch) zoals getoond in
6. Monteer de inbusbout met bolkop, de contramoer en
de T-handgreep op het snelkoppelframe
7. Draai het losse bevestigingsmateriaal vast met een
torsie van 19,8 tot 25,4 N·m.
5. Slotbout (5/16 x 7/8 inch)
6. Inbusbout met bolkop
7. Contramoer
8. T-handgreep
Figuur
1.
(Figuur
1).
Figuur 1
9. Onderste borstelkapbeugel
10. Korte montagebeugel borstelkap
11. Zeskantige flensbout (3/8 x 1 inch)
12. Flensmoer (3/8 inch)
2
