Voor GTX- en elektrisch
GTX-model
1. Breng het voertuig tot stilstand op een horizontaal
oppervlak, stel de parkeerrem in werking, zet de motor
uit en verwijder het sleuteltje uit het contact.
1. Snelkoppelframe
2. Lange montagebeugel borstelkap
3. Zeskantige flensbout (5/16 x 1 inch)
3. Monteer het snelkoppelframe losjes op de lange
montagebeugel van de borstelkap; gebruik 2 slotbouten
(5/16 x 7/8 inch) en 2 flensmoeren (5/16 inch); zie
Figuur
2.
4. Monteer de inbusbout met bolkop, de contramoer en
de T-handgreep op het snelkoppelframe
5. Draai het losse bevestigingsmateriaal vast met een
torsie van 19,8 tot 25,4 N·m.
2. Monteer losjes de lange bevestigingsbeugel van de

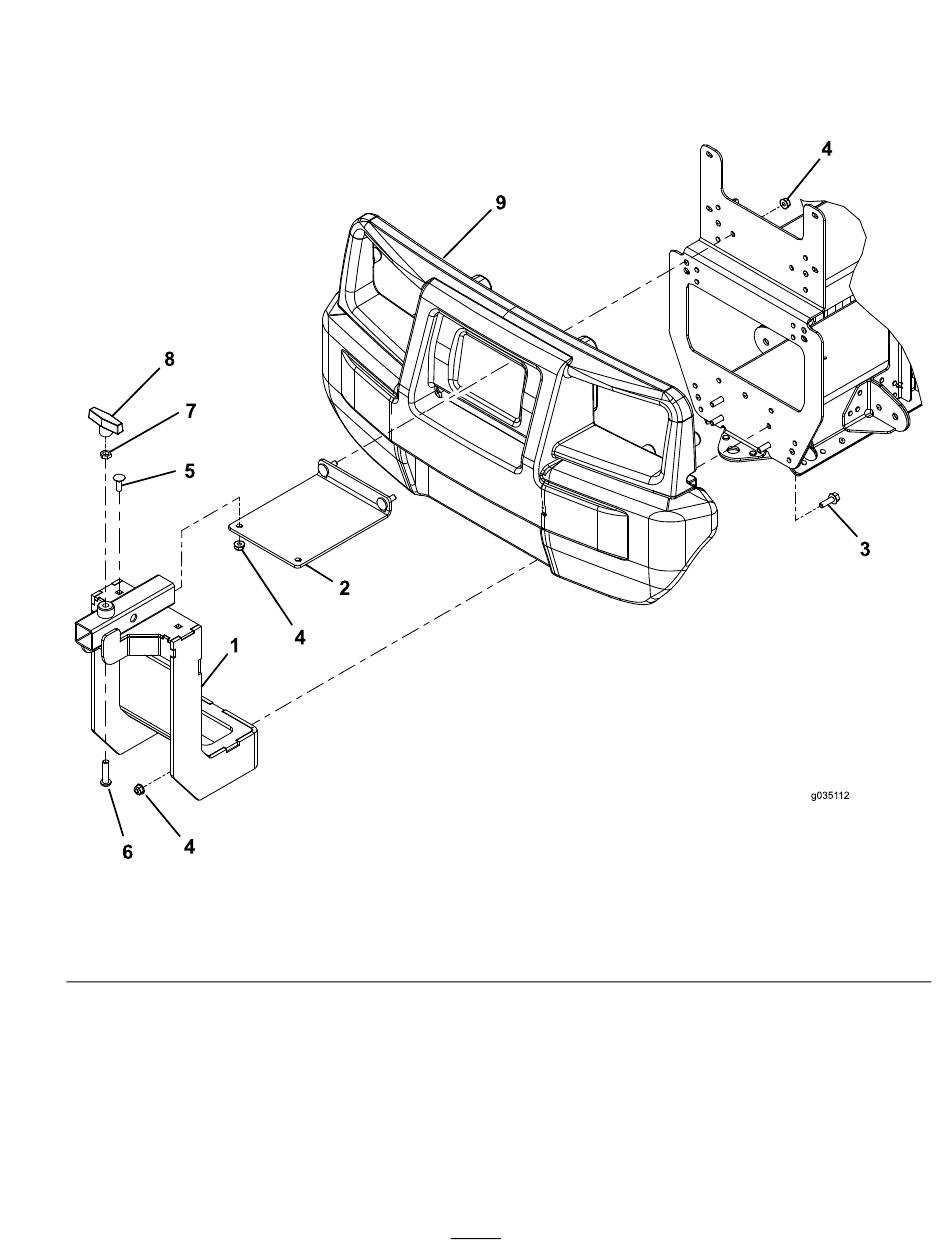

Figuur 2
4. Flensmoer (5/16 inch)
5. Slotbout (5/16 x 7/8 inch)
6. Inbusbout met bolkop
(Figuur
2).
3
borstelkap op het frame van de tractie-eenheid (door de
bumper); gebruik 2 moeren (5/16 inch) zoals getoond
in
Figuur
2.
7. Contramoer
8. T-handgreep
9. Bumper
