Introduction

This rotary-blade, walk-behind lawn mower is intended

to be used by residential homeowners or professional,

hired operators. It is designed primarily for cutting grass

on well-maintained lawns on residential or commercial

properties. It is not designed for cutting brush or for

agricultural uses.

Read this information carefully to learn how to operate and

maintain this machine properly and to avoid both injury and

damage to the machine. You are responsible for operating the

machine properly and safely.

You may contact Toro directly at www.Toro.com for product

and accessory information, help finding a dealer, or to register

your product.

Whenever you need service, genuine Toro parts, or additional

information, contact an Authorized Service Dealer or Toro

Customer Service and have the model and serial numbers of

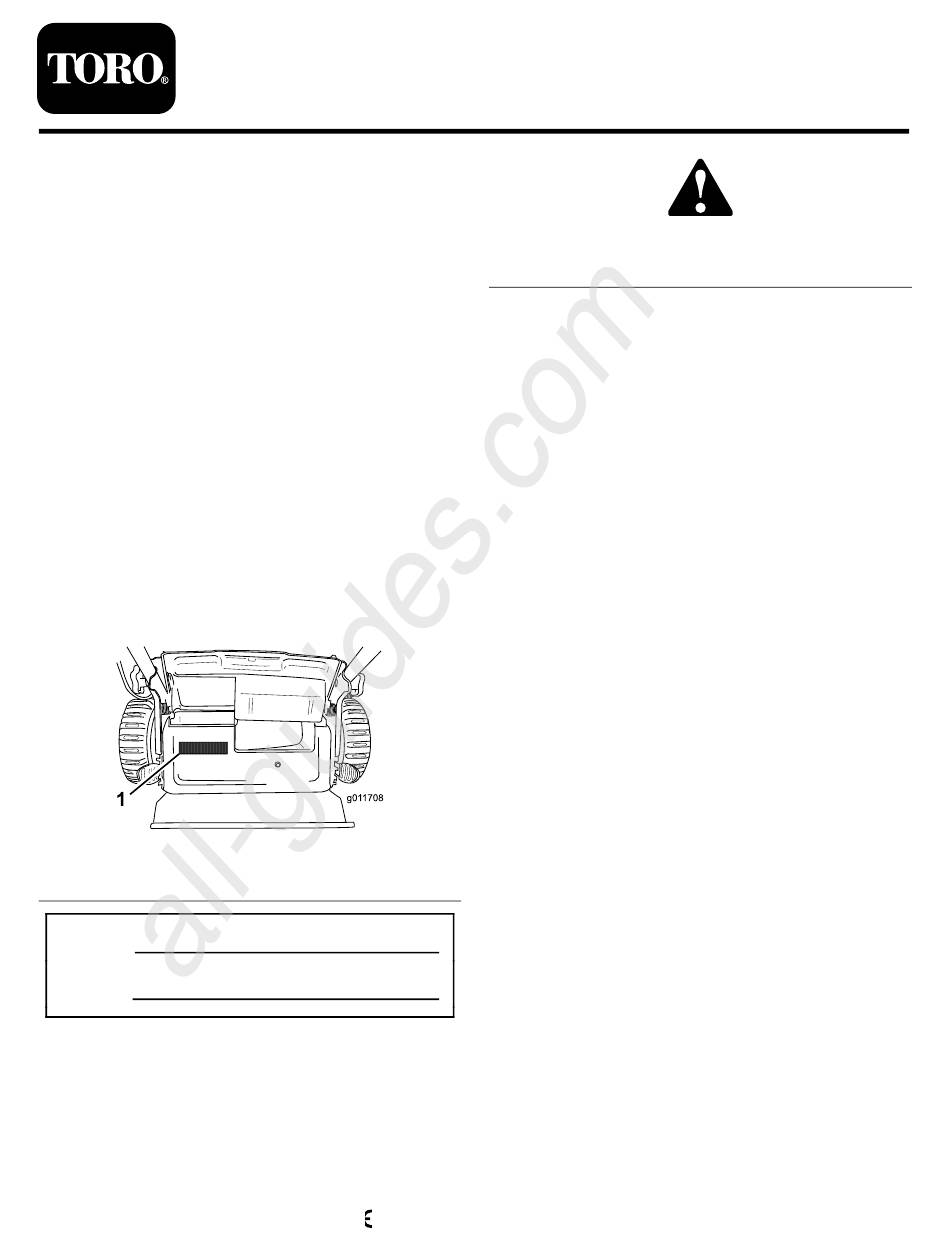

your machine ready. Figure 1 identifies the location of the

model and serial numbers on the machine. Write the numbers

in the space provided.

1. Model and serial number plate

Model No.

Serial No.

This manual identifies potential hazards and has safety

messages identified by the safety alert symbol (Figure 2),

which signals a hazard that may cause serious injury or death

if you do not follow the recommended precautions.

8111 Lyndale Avenue South

Bloomington, MN 55420

All manuals and user guides at all-guides.com

50cm Mulching/Rear Bagging Lawn Mower

Model No. 29639—Serial No. 313000001 and Up

Figure 1

Figure 2

1. Safety alert symbol

This manual uses 2 words to highlight information.

Important calls attention to special mechanical information

and Note emphasizes general information worthy of special

attention.

This product complies with all relevant European directives.

For details, see the separate product specific Declaration of

Conformity (DOC) sheet.

For models with stated engine horsepower, the gross

horsepower of the engine was laboratory rated by the engine

manufacturer in accordance with SAE J1940. As configured

to meet safety, emission, and operating requirements, the

actual engine horsepower on this class of lawn mower will

be significantly lower.

Do not tamper with the engine controls or alter the governor

speed; doing so may create an unsafe condition resulting in

personal injury.

Contents

Introduction .................................................................. 1

General Lawn Mower Safety ..................................... 2

Sound Pressure ....................................................... 3

Sound Power .......................................................... 3

Vibration, Hand/arm............................................... 3

Safety and Instructional Decals ................................. 4

Setup ............................................................................ 5

1 Installing the Handle ............................................. 5

2 Installing the Recoil-starter Rope in the Rope

Guide................................................................. 5

3 Filling the Engine with Oil...................................... 5

Product Overview .......................................................... 6

Specifications ......................................................... 6

Operation ..................................................................... 7

Filling the Fuel Tank ................................................ 7

Checking the Engine Oil Level .................................. 7

Adjusting the Cutting Height .................................... 8

Starting the Engine .................................................. 8

Using the Self-propel Drive....................................... 9

Stopping the Engine ................................................ 9

Recycling the Clippings ............................................ 9

Bagging the Clippings .............................................. 9

Original Instructions (EN)

Printed in the USA

Form No. 3376-660-ASM Rev A

Operator's Manual
