Regelpaneel en achterpaneel
Regelpaneel en achterpaneel

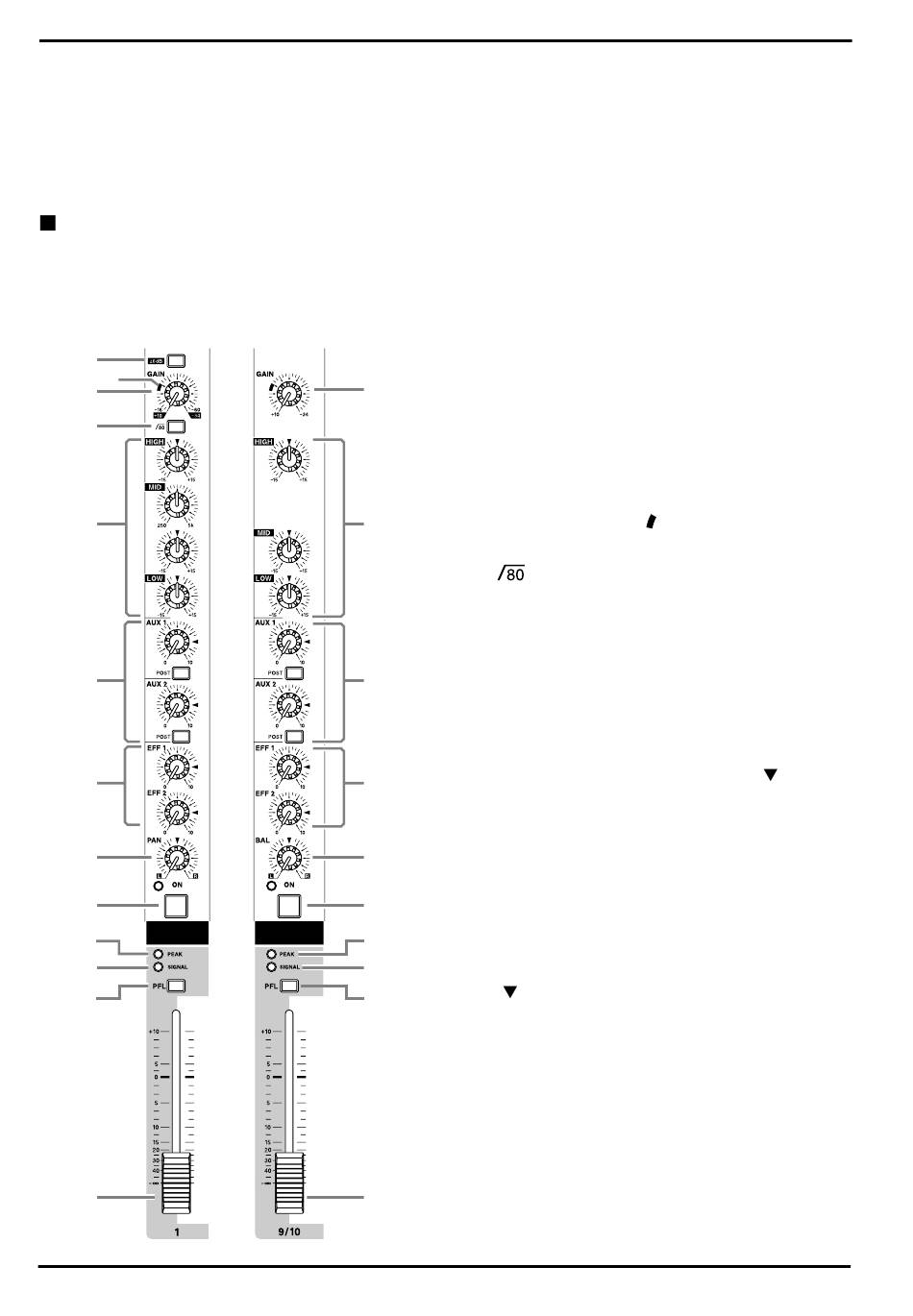

Regelpaneel
Regelgedeelte van de kanalen
In dit gedeelte kunt u de toonregeling (frequentie
respons), het volumeniveau, het effect en de AUX
uitgangniveaus instellen van het ingangssignaal
van de verschillende kanalen.
1
*
2
3
4
5
6
7
9
0
A
B
C
EMX5000-20/EMX5000-12—Gebruikershandleiding
1
26 dB pad schakelaar
Deze schakelaar verzwakt het ingangssignaal met
26 dB. Het verzwakken is van toepassing als de
schakelaar is ingedrukt.
2
GAIN knop
Met deze knop kunt u de gevoeligheid van het
kanaal instellen, aan de hand van het ingangs-
signaalniveau, om het ingangsniveau juist af te
2
kunnen stellen.
Om de ideale balans te bereiken tussen de
signaal/ruis verhouding en het dynamische
bereik, moet u deze knop zo instellen dat de piek
indicator zo nu en dan oplicht.
* Als de knop in de " " stand staat, dan bedraagt
4
de ingangsgevoeligheid +4 dB.
3
(laag-af-filter) schakelaar
Dit is de aan/uit schakelaar van het laag-af-filter.
Het laag-af-filter staat aan als de schakelaar is
ingedrukt, en het frequentiegebied onder 80 Hz
wordt verminderd met 18 dB per octaaf.
5
4
Toonregeling knoppen (HIGH, MID, LOW)
Dit is een 3-bands toonregeling waarmee de hoge,
midden en lage frequentiegebieden van de ver-
schillende kanalen ingesteld kunnen worden.
Als de HIGH en LOW knoppen in de " " stand
6
staan, dan is de respons van de hoge en lage gebie-
den vlak. Het naar rechts draaien van een knop zal
het corresponderende frequentiegebied versterken,
8
en het naar links draaien zal deze verzwakken.
Wat betreft het middengebied; met de bovenste
9
MID knop kan de middenfrequentie van het bereik
ingesteld worden, waarop vervolgens met de onder-
0
ste knop de hoeveelheid versterking of verzwakking
A
ingesteld kan worden. Als de onderste knop in de
" " stand staat, dan is de frequentie respons vlak.
B
Het naar rechts draaien van de onderste knop zal
het corresponderende frequentiegebied versterken,
en het naar links draaien zal deze verzwakken.
De middenfrequentie, de mate van versterking/
verzwakking van frequentiegebieden en toonrege-
ling typen van de verschillende banden zijn als volgt:
HIGH: 10kHz, ±15 dB,
MID:
C
LOW: 100Hz, ±15 dB,
shelving type
250Hz–5kHz, ±15 dB, peaking type
shelving type
