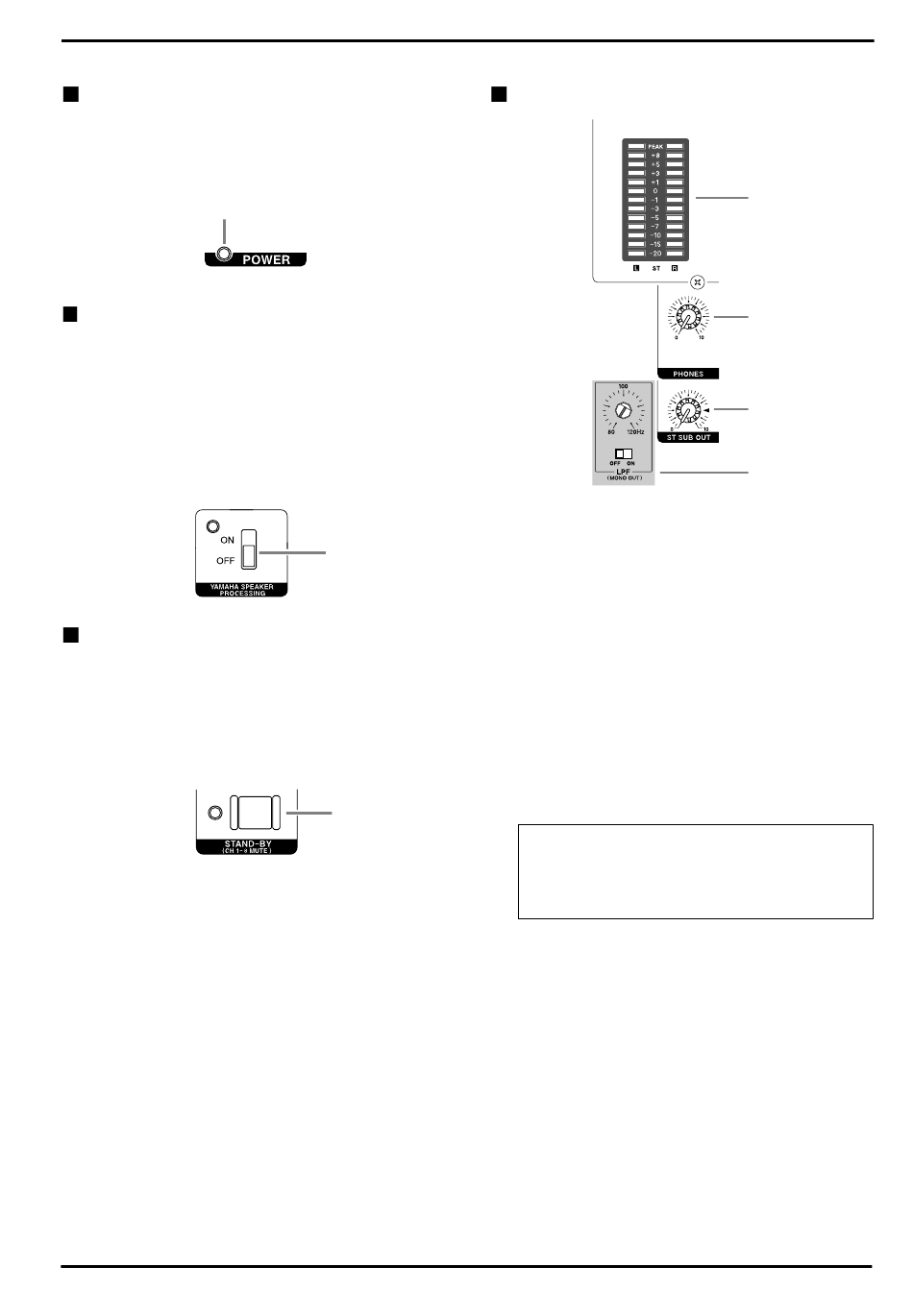

POWER indicator
[
POWER indicator
Deze indicator gaat branden als de EMX5000-20/
EMX5000-12 wordt aangezet.
[
YAMAHA SPEAKER PROCESSING
\
ON/OFF schakelaar
Met deze schakelaar kunt u het laag bereik van de
luidsprekers compenseren. De balans van het lage
bereik is afhankelijk van de gebruikte luidsprekers.
Controleer de balans van het lage bereik door het
resulterende geluid af te luisteren, en zet deze
schakelaar vervolgens naar wens aan of uit.
STAND-BY
]
ON/OFF schakelaar
Deze schakelaar mute de ingangssignalen van
kanalen 1–16 (EMX5000-20) of kanalen 1–8
(EMX5000-12). De indicator knippert als deze
schakelaar aanstaat.
^
\
a
b
]
c
Overige indicators en knoppen
Piek-niveau indicator
Op deze indicator kunt u het niveau aflezen van
het signaal dat wordt verstuurd door de ST OUT
aansluitingen. De "0" indicator gaat branden als
het signaalniveau +4 dB bereikt.
PHONES knop
Deze knop stelt het niveau in van het signaal dat
wordt afgeluisterd via de PHONES aansluitingen
(in-/uitgangspaneel D).
ST SUB OUT knop
Deze knop stelt het uiteindelijke niveau in van
het signaal dat wordt verstuurd van de STEREO
bus naar de ST SUB OUT aansluitingen (in-/
uitgangspaneel A).
N.B: De instelling van deze knop beïnvloedt
niet de signalen die worden verstuurd van de
STEREO bus naar de ST SUB OUT aansluitin-
gen en de SPEAKERS aansluitingen.
LPF knop, ON/OFF schakelaar
Deze knop past een laag-doorlaat filter toe op het
signaal dat wordt verstuurd van de PFL/AFL bus
naar de MONO OUT aansluiting. De frequentie
wordt aangegeven door de stand van het spleetje
in de trimknop, die ingesteld kan worden in het
paneel boven de schakelaar. De frequentie kan
worden ingesteld door de knop in de gewenste
stand te zetten met behulp van een platkop-
schroevendraaier. Hierdoor wordt het frequentie-
gebied verstuurd onder de frequentie (80–120 Hz)
die u hebt ingesteld met de trimknop.
Gebruik deze functie als u gebruik maakt van een
subwoofer.
EMX5000-20/EMX5000-12—Gebruikershandleiding
15
