Vervangen van de riemen van het maai-
element
Riemen vervangen op een BioClip-103
De BioClip 103 is in twee versies verkrijgbaar.
Versie 1 heeft één tandriem en versie 2 heeft er
twee. De tandriemen drijven de messen aan en
synchroniseren de rotatie van de messen. De
riemen zitten onder een deksel op de bovenkant
van het maai-element.

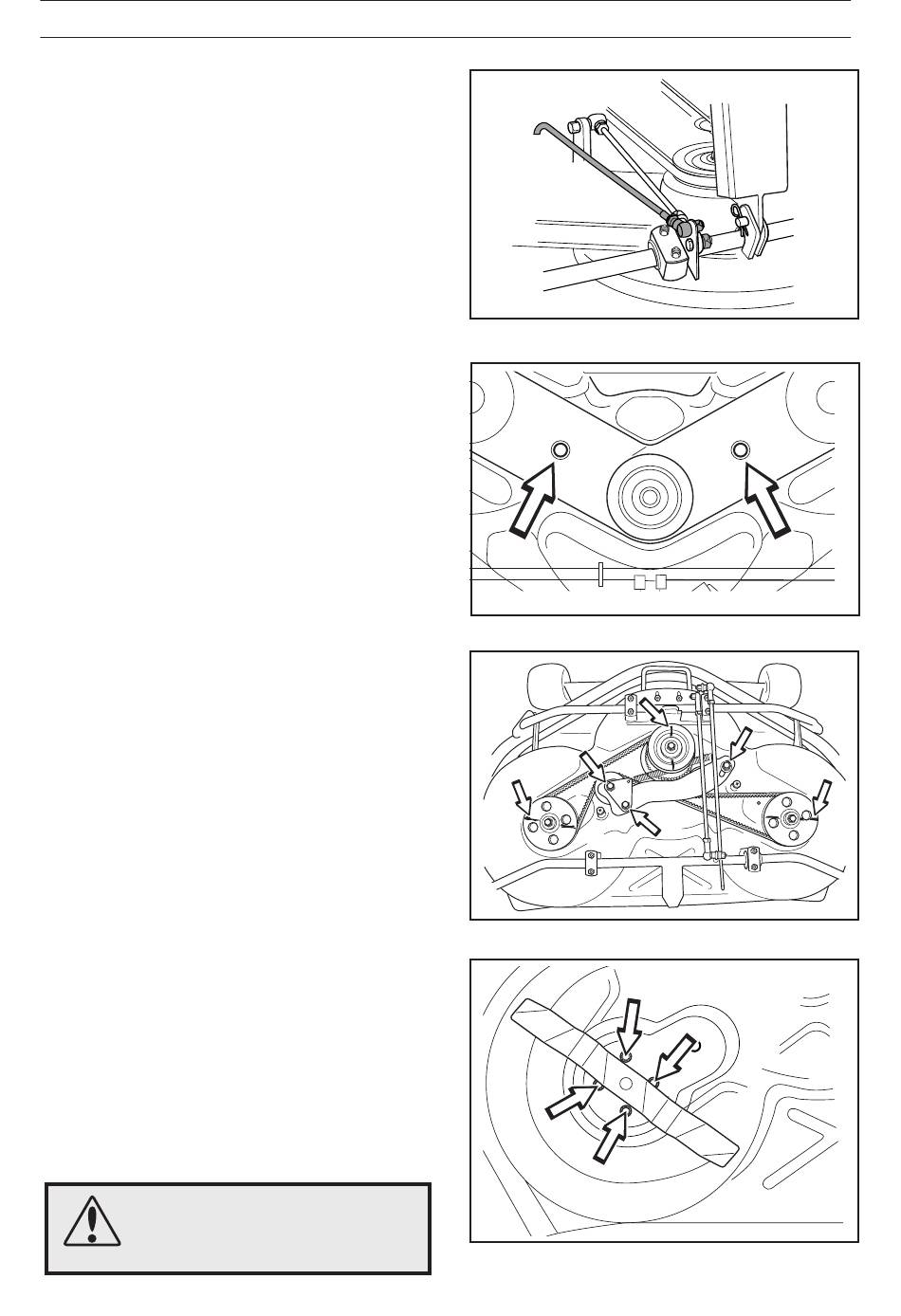

1. Verwijder het maai-element, zie pagina 31.
2. Maak de voorste bout van de parallelstang los
en duw de stang naar achteren. Duw de stang
voor de hoogte-instelling naar voren.
3. Maak de twee schroeven los die de
beschermkap op zijn plaats houden en til de
kap weg.
Tip: Markeer de stand van de messen op de
desbetreffende poelie met een stift.
4. Versie 1:
Draai de drie bouten 1/2 – 1 slag los. Druk de
riemen samen tot ze zo slap mogelijk zijn en
zet een van de bouten vast. Vervang de riemen
en zet ze vast volgens de afbeelding (er zit een
plaatje op het deksel). Plaats de messen in een
hoek van 90° ten opzichte van elkaar en maak
de bout weer los. De veer geeft de riem de
juiste riemspanning. Controleer de stand van
de messen opnieuw en stel indien nodig af
door de riem weer te laten zakken. Zet de drie
bouten vast met 45 Nm.
5. Versie 2:
Maak de moer van de excenterplaat los en
draai deze eraf.
Maak de vier moeren (zie afbeelding), die het
buitenste meslager vasthouden zo ver los dat
het lager verplaatst kan worden.
Schuif het lager naar binnen naar het middelste
lager en haal de bovenste riem eraf.
Herhaal de procedure met de onderste riem.
WAARSCHUWING!
Bescherm uw handen met
handschoenen wanneer u met de
messen werkt.
