Schakelactor 4-voudig
GIRA
Info
Gebruiksaanwijzing

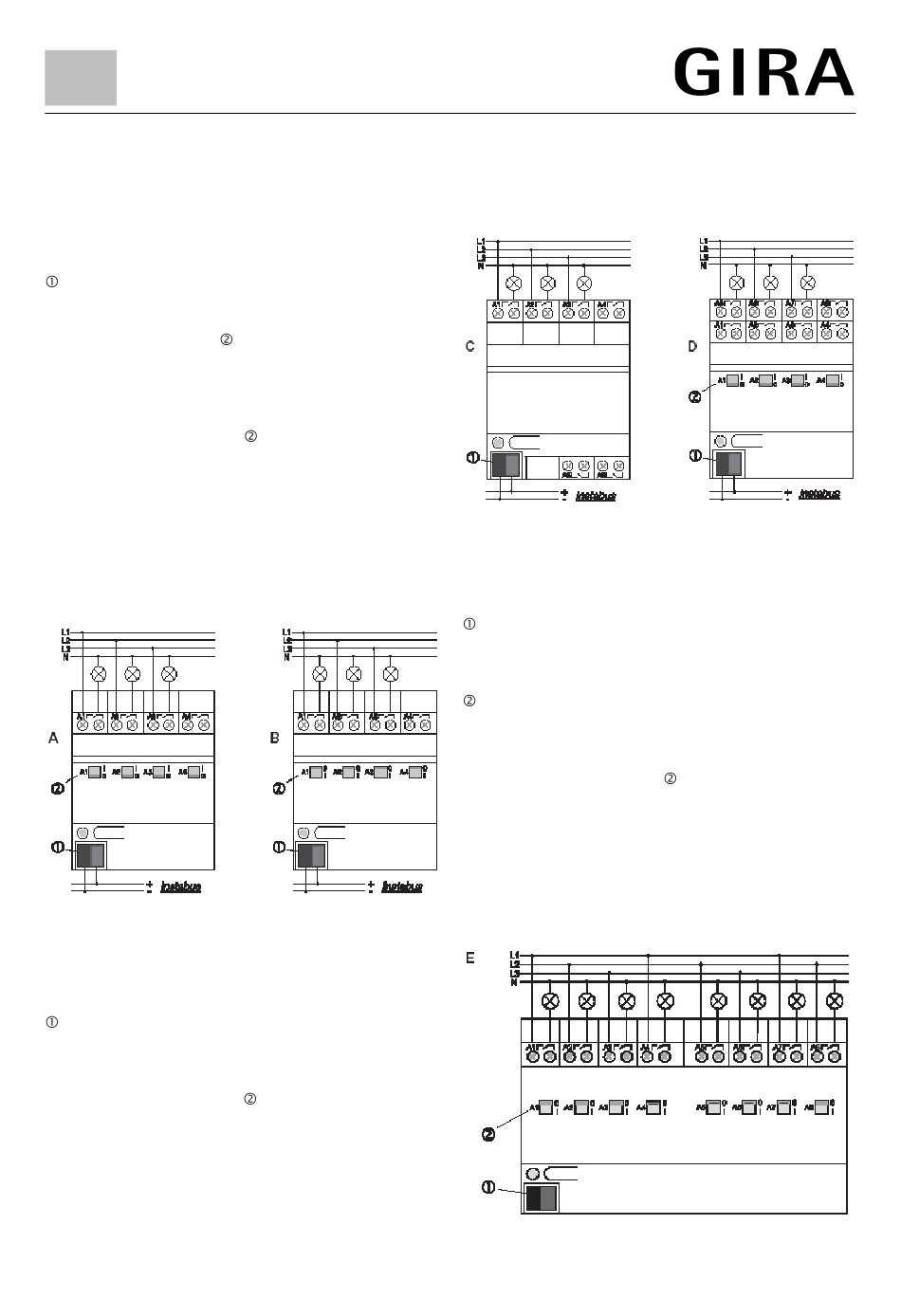

Aansluiting
Schakelactor 4-voudig (afbeelding A)
Schakelactor 4-voudig C-last (afbeelding B)
De busaansluiting geschiedt met de busaansluitklem
.
De schakeltoestanden van de relais worden door de
schakelstandindicators
tevens voor handmatige bediening van de relais onaf-
hankelijk van de EIB.
N.B.:
De schakelstandindicators
afbeelding) zijn op grond van de constructie geïnver-
teerd!
De aansluiting geschiedt overeenkomstig het aan-
sluitschema.
Er kunnen verschillende buitenleiders op de toestel-
len worden aangesloten.
Schakelactor 6-voudig (afbeelding C)
schakelactor 8-voudig (afbeelding D).
De busaansluiting geschiedt met de busaansluitklem
.
Bij de schakelactor 8-voudig worden de schakeltoe-
standen van de relais voor de uitgangen A1 - A4 door
de schakelstandindicators
nen tevens voor handmatige bediening van relais
voor de uitgangen A1 - A4 van de schakelactor 8-vou-
dig onafhankelijk van EIB.
De aansluiting geschiedt overeenkomstig het aan-
sluitschema.
Er kunnen verschillende buitenleiders op de toestel-
len worden aangesloten.
Schakelactor 4-voudig
aangegeven. Deze dienen
bij de C-last actor (in de
aangegeven. Deze die-
Schakelactor 8-voudig C-last (afbeelding E)
De busaansluiting geschiedt met de busaansluitklem
.
Bij de schakelactor 8-voudig worden de schakeltoe-
standen van de relais door de schakelstandindicators
aangegeven. Deze dienen tevens voor handmatige
bediening van de relais onafhankelijk van de EIB.
N.B.:
De schakelstandindicators
op grond van de constructie geïnverteerd.
De aansluiting geschiedt overeenkomstig het aan-
sluitschema.
Er kunnen verschillende buitenleiders op de toestel-
len worden aangesloten.
8/06
bij de C-last actor zijn
Blz: 2 van 4
