Schakelactor 4-voudig
GIRA
Info
Gebruiksaanwijzing
Afdekkapje

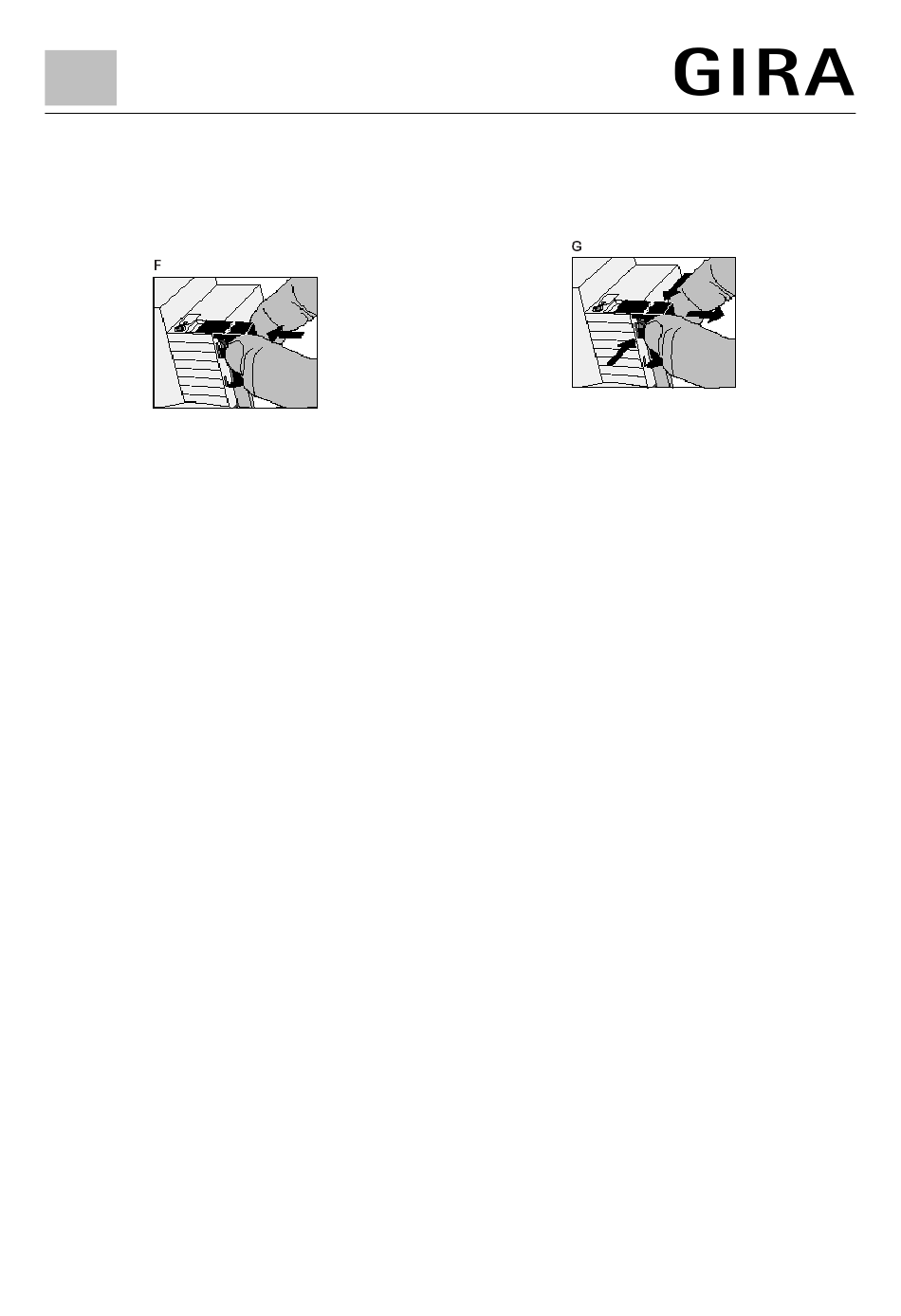

Het afdekkapje met de aan de onderzijde naar buiten
geleide buskabels over de busklem schuiven (afb. F)
tot het voelbaar vastklikt.
Technische gegevens
Algemeen
Voeding Instabus EIB:
Vermogensopname
Instabus EIB:
Aansluiting Instabus EIB: Instabus aansluitklem
Aansluiting net:
Contacttype uitgangen:
Omgevingstemperatuur: -5 °C tot +45 °C
Opslagtemperatuur:
Inbouwbreedte
Alleen schakelactor
8-voudig C-last:
Alle andere actors:
Schakelactor 4-voudig
21 - 32 V DC
typ. 150 mW
schroefklemmen
1,5 – 4 mm² enkeldraads of
2 x 1,5 – 2,5 mm² enkel-
draads
0,75 – 4 mm² fijndraads
zonder draadafsluiting of
0,5 – 2,5 mm² fijndraads
met draadhuls
potentiaalvrij maakcon-
tacten (µ-contact)
-25 °C tot +70 °C
144 mm (8 modulen)
72 mm (4 modulen)
Verwijder het afdekkapje door het op de zijvlakken in
te drukken en vervolgens los te trekken (afb. G).
Uitgangen schakelactor 4-voudig en 8-voudig
(uitgangen A1 - A4)
Schakelspanning:
Schakelvermogen 230 V AC: 16 A / AC1; 10 A / AC3
Schakelvermogen 400 V AC: 10 A / AC1; 6 A / AC3
Schakelvermogen
gloeilampen:
fluorescentielampen
ongecompenseerd:
parallelgecompenseerd:
Duo-schakeling:
HV-halogeenlampen:
NV-halogeenlampen:
Tronic trafo's:
Uitgangen schakelactor 6-voudig en 8-voudig
(uitgangen A5 -A8)
Schakelspanning:
Schakelvermogen 230 V AC: 6 A / AC1
Schakelvermogen
gloeilampen:
fluorescentielampen
ongecompenseerd,
cos ϕ = 0,5:
parallelgecomp., cos ϕ = 1: 2 x 58 W / 14 µF
Duo-schakeling, cos ϕ = 1: 1000 W
Siemens elektronisch voorschakelapparaat
58 W fluorescentielamp:
36 W fluorescentielamp:
18 W fluorescentielamp:
8/06
230 V AC, 400 V AC
2500 W
2500 W
1300 W / 140 µF
2 x 2500 W
2500 W
500 VA
1300 VA
230 V AC
1000 W
500 W
3 x 36 W / 14 µF
6 x 18 W / 14 µF
10 st.
15 st.
15 st.
Blz: 3 van 4
