Montage
6.6.1 Montageset
6.6.2 Montage van de potentiaalvereffening
Montage van de potentiaalvereffening
6.6.3 Montage van de aardingskabel
36
Het pakket "Potentiaalvereffening en PE-aansluiting BAMa" omvat:
Vereist voor de potentiaalvereffening:
1 potentiaalstop, M30x4, P2, pvc
n
1 aansluitkabel 2 meter met veerbus Ø2
n
Vereist voor de aardingsaansluiting:
1 blindstop G1/4 VA
n
1 O-ring 10x2
n
1 aardingsring met vlakstekker
n
De potentiaalvereffening wordt aan de sensormodule gemonteerd
voor pH-, Redox- en fluoridesensoren.
1.
Schroef de blindstoppen aan de onderzijde uit de sensormo‐
dule.

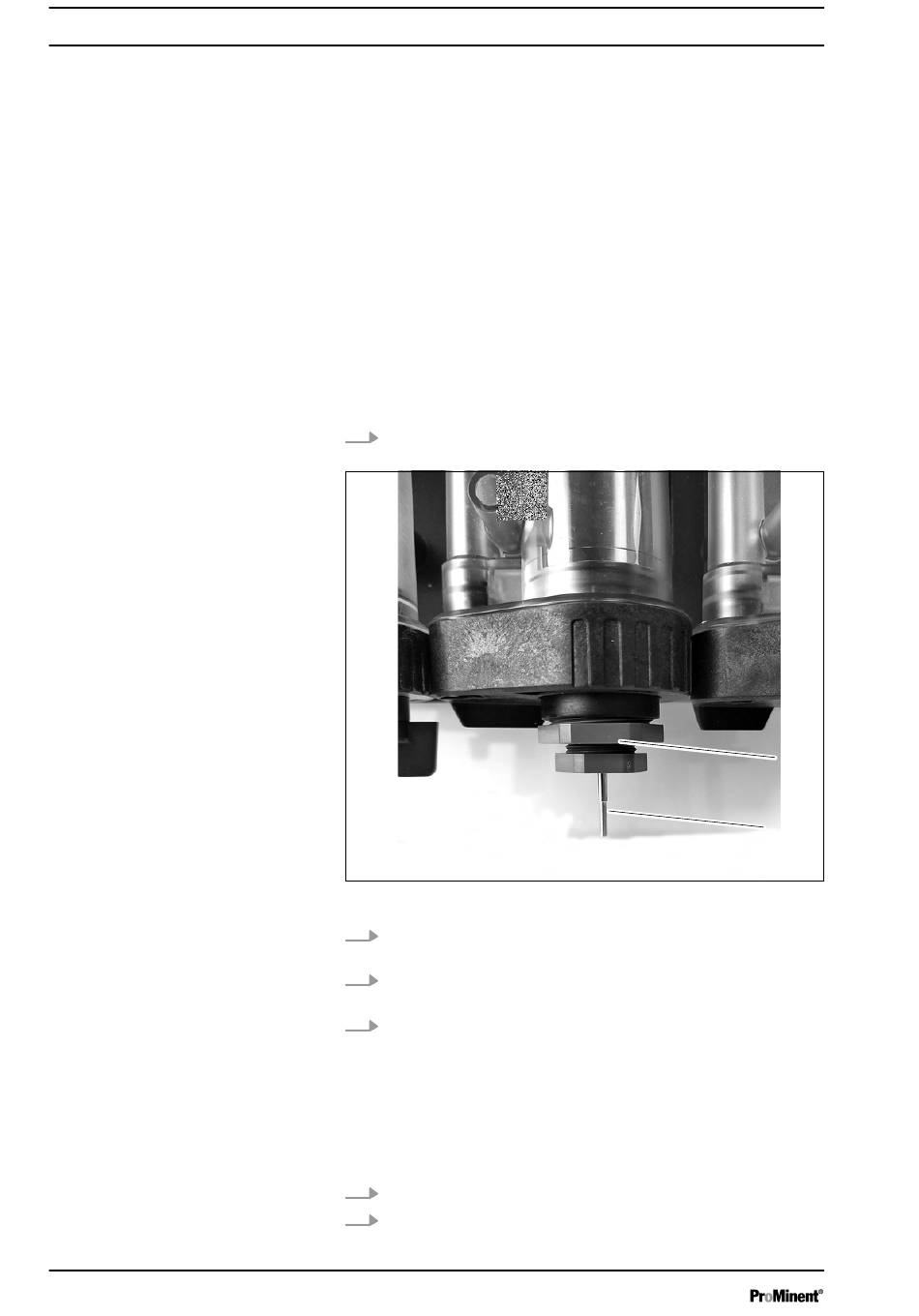

Afb. 23: Potentiaalvereffeningsplug (1 ) en metalen pen (2)
2.
Schroef de potentiaalvereffeningsplug (1) in op de positie van
de blindstop.
3.
Schuif de kabel met de contacthuls over de metalen pen (2)
van de potentiaalvereffeningsplug.
4.
Sluit het open einde van de kabel aan, volgens de gebrui‐
kershandleiding van het meet-/regelapparaat.
De aardingskabel wordt aan de hydraulische ingang van de bypas‐
sarmatuur gemonteerd, zie Afb. 13
1.
Schroef de blindstop G1/4" uit.
2.
Schroef de roestvaststalen blindstop met bijgevoegde O-ring
en aardingsring in.
1
2
A3259
