TOHM-E NL Handleiding
TOHM-E TE-FR100
HANDLEIDING
CONTROLE VAN STOPCONTACTEN EN LUSIMPEDANTIEMETER

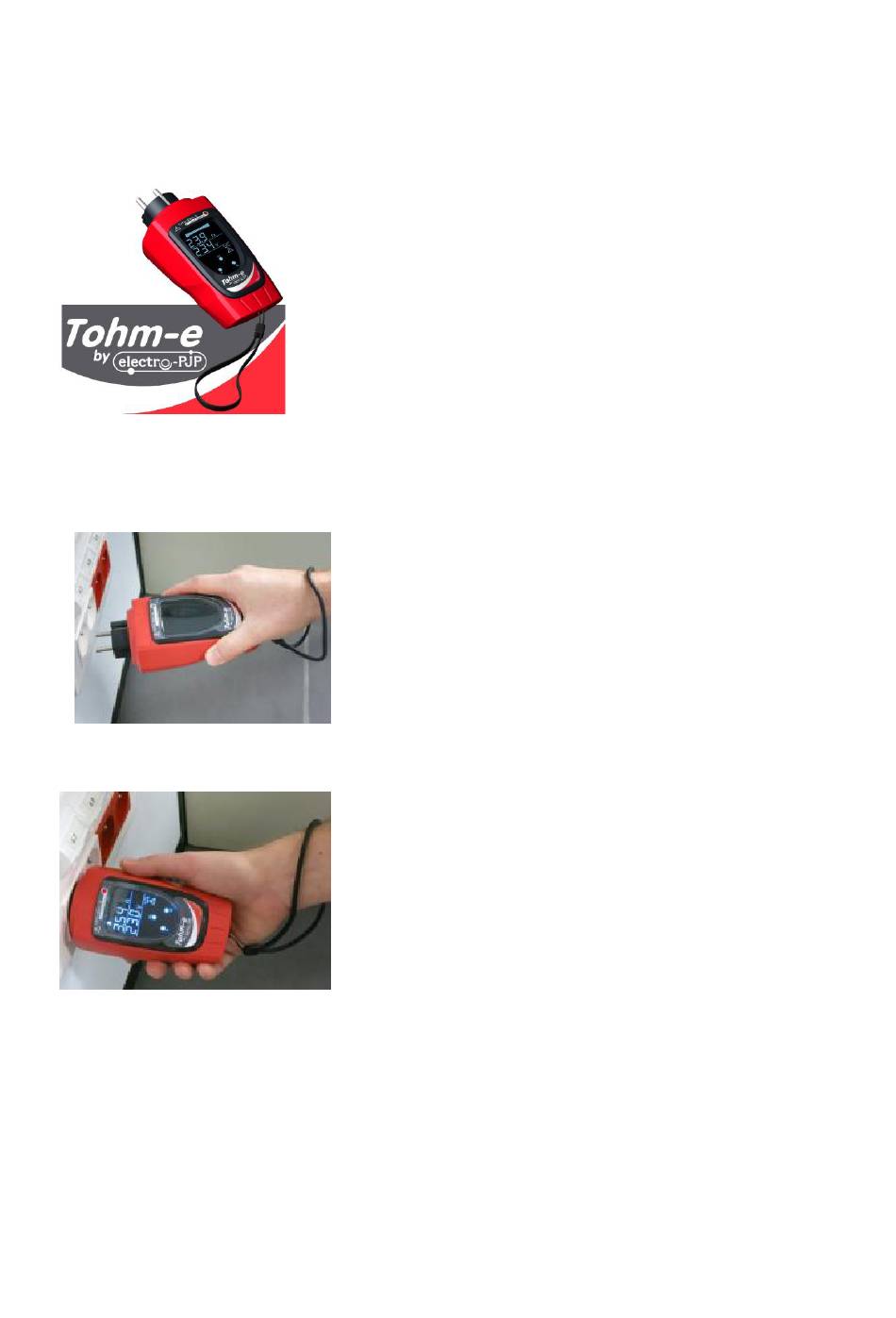

SNELLE INBEDRIJFSTELLING
Pak de Tohm-e vast
Sluit de Tohm-e aan een stopcontact aan
Lees de indicaties die de Tohm-e weergeeft om de aansluiting van het stopcontact, de
spanning tussen fase- en nulgeleider en de impedantie van de aarding van de installatie
te kennen.
A INBEDRIJFSTELLING:
Pak de Tohm-e met één hand vast (+/- 90° flexibele kop)
Indien nodig, draai de kop van de Tohm-e om het gemakkelijker aan te sluiten.
Sluit het aan het gekozen stopcontact aan.
Tohm-e initialiseert gedurende enkele ogenblikken.
Indien nodig, draai de Tohm-e voor een gemakkelijkere lezing (dankzij de +/-90°
flexibele kop)
Compatibel met 30 mA RCD
Flexibele kop
Voor stopcontacten,2P+E, TT
Ergonomisch
1
Advertenties
Samenvatting van Inhoud voor Electro-PJP TOHM-E TE-FR100
- Pagina 1 TOHM-E NL Handleiding TOHM-E TE-FR100 HANDLEIDING CONTROLE VAN STOPCONTACTEN EN LUSIMPEDANTIEMETER Compatibel met 30 mA RCD Flexibele kop Voor stopcontacten,2P+E, TT Ergonomisch SNELLE INBEDRIJFSTELLING Pak de Tohm-e vast Sluit de Tohm-e aan een stopcontact aan Lees de indicaties die de Tohm-e weergeeft om de aansluiting van het stopcontact, de spanning tussen fase- en nulgeleider en de impedantie van de aarding van de installatie te kennen.
- Pagina 2 TOHM-E NL Handleiding Tohm-e geeft volgende aanduidingen weer:...
- Pagina 3 TOHM-E NL Handleiding B AANDUIDINGEN VAN TOHM-E: B1 - LED controle lampje wijst op spanning in het stopcontact. Indien ingeschakeld: opgelet! : er is spanning in het stopcontact ook indien de andere aanduidingen uitgeschakeld zijn; B2 - Timer voor impedantiemeting van de aarding; B3 - Impedantie van de aarding;...
- Pagina 4 TOHM-E NL Handleiding 1/GEVAL NR 1 – NORMALE STOPCONTACTEN EN AARDING Schema van het gecontroleerd stopcontact Indicaties van Tohm-e Opgelet: stopcontact onder spanning Impedantie aarding OK, 37.6Ω (<100Ω) Spanning fase/nul OK, 231V AC(> 195V AC en <253V AC). ...
- Pagina 5 TOHM-E NL Handleiding 3/GEVAL NR 3 – NIET VERBONDEN MET DE AARDING: Schema van het gecontroleerd stopcontact Indicaties van Tohm-e Opgelet: stopcontact onder spanning Aardingsfout, beschadigde aardleiding Spanning fase/nul OK, 231V AC(> 195V AC en <253V AC). ...
- Pagina 6 TOHM-E NL Handleiding 5/ GEVAL NR 5 - GEVAAR, OOK FASE OP AARDINGSGELEIDER: Schema van het gecontroleerd stopcontact Indicaties van Tohm-e Opgelet: stopcontact onder spanning Impedantie aarding aanduiding nul, 0Ω Aanduiding van een inversie fase-nul --> dit is een apart geval. Hoewel Tohm-e geen fout aanduidt, OPGELET GEVAAR, DE FASE IS BEREIKBAAR BIJ HET RAKEN van de aardingspin van de stekker.
- Pagina 7 TOHM-E NL Handleiding Controleer of Tohm-e niet in panne is.Steek Tohm-e in een functionerend stopcontact. Als het uitgeschakeld blijft is Tohm-e in panne. Zoniet neem alle gebruikelijke voorzorgen bij het manipuleren van de installatie of van het stopcontact, alhoewel Tohm-e uitgeschakeld, (want het zou vb. kunnen dat het stopcontact aangesloten is op de fase en dat de 2 andere niet aangesloten zijn).
- Pagina 8 TOHM-E NL Handleiding Opgelet: stopcontact onder spanning Foutieve spanning, 427V AC(>253V AC), waarschijnlijk een tweede fase i.p.v. nul. Neem alle gebruikelijke voorzorgen bij het manipuleren van de installatie of van het stopcontact; VEILIGHEIDSINFORMATIE EN KENMERKEN: De veiligheid kan niet worden gevrijwaard als de instructies niet nagevolgd worden.
- Pagina 9 TOHM-E NL Handleiding Tohm-e activeert opzettelijk een RCD 30mA. Dit zijn gevallen waar de fout op geen andere manier kan gesignaleerd worden: vb.: als de nulgeleider en PE van een stopcontact omgedraaid zijn. Tohm-e duidt een impedantie aan gelijk aan 0Ω. Dit zijn gevallen waar de fase tegelijkertijd op 2 contacten staat ofwel dat de nulgeleider tegelijkertijd op 2 stopcontacten staat.
-
Pagina 10: Gebruik
Tohm-e is geen spanningsdetector, dus niet gebruiken om spanningen te controleren. Het is ten zeerste aanbevolen de aardingscontinuïteit te checken alvorens stopcontacten te controleren of lusimpedanties te meten. Tohm-e vervangt geen continuïteitsmeter zoals vb. Wheel-e van Electro-PJP.
