TOHM-E NL Handleiding

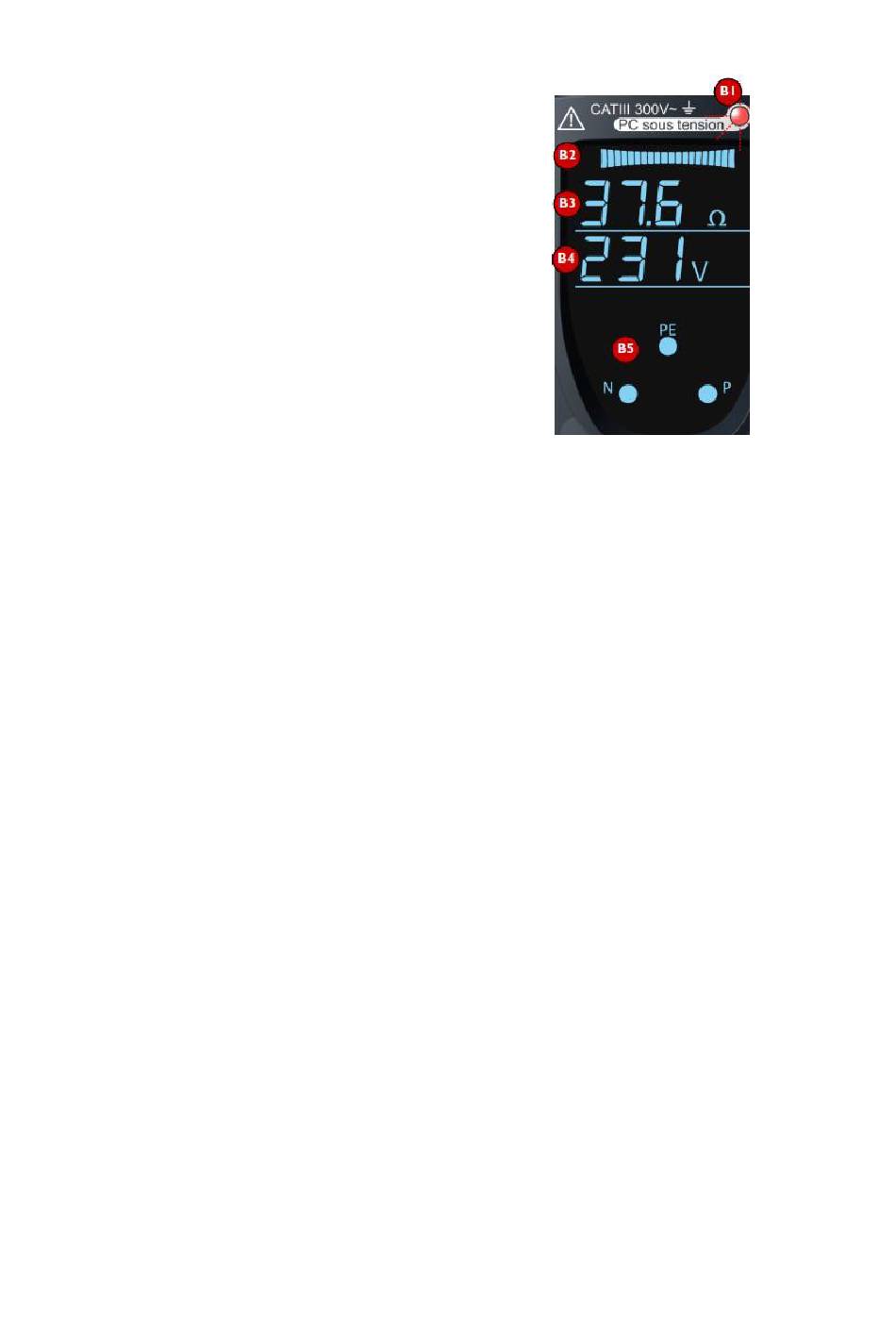

B AANDUIDINGEN VAN TOHM-E:
B1 - LED controle lampje wijst op spanning in het
stopcontact.
Indien ingeschakeld: opgelet!
: er is
spanning in het stopcontact ook indien de andere
aanduidingen uitgeschakeld zijn;
B2 - Timer voor impedantiemeting van de aarding;
B3 - Impedantie van de aarding;
B4 - Spanning fase-nul (true RMS waarde);
B5 - Voorstelling van de contacten van het stopcontact.
Als de aanduidingen rood zijn is er een fout
C IMPEDANTIEMETING:
Om de impedantie van een aarding te meten laat het Tohm-e meettoestel een kleine
stroom vloeien tussen fase en aarding. Hierdoor zal de differentieelschakelaar van 30mA
niet uitvallen (tenzij er reeds een aanzienlijke lekstroom zou vloeien tussen fase en
aarding).
De timer B2 is verbonden met de impedantiemeting van de aarding B
Enkele minuten na het inschakelen en als het stopcontact geen fout aangeeft, vertoont
Tohm-e een eerste impedantiemeting van de aarding en geeft de volledige timer weer.
De timer vermindert nadien elke seconde tijdens een cyclus van ong. 20 seconden.
Tijdens deze cyclus slaagt Tohm-e verscheidene impedantiemetingen van de aarding op.
De aangeduide waarde wordt regelmatig bijgewerkt. Deze aangeduide waarde is het
gemiddelde van alle opgeslagen metingen sinds het begin van de cyclus. Op het einde
van de cyclus, na ong. 20 seconden, start Tohm-e weer een nieuwe cyclus met nieuwe
metingen en nieuwe gemiddelden.
Met deze cyclus en deze gemiddelden kan Tohm-e het netwerk tijdens een bepaalde duur
observeren en kan hij de impedantie van de aarding zo nauwkeurig mogelijk aanduiden
niettegenstaande de storingen op de fasegeleiders, de nulgeleiders of transiënten.
3
