7
Elektrische installatie
7.5
Bijgeleverd toebehoren installeren
Bij het voorbeeld van een hydraulisch schema voor hydrau-
lisch schema 5 (¬ afb. 5.1) moeten aangesloten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
Bij het voorbeeld van een hydraulisch schema voor hydrau-
lisch schema 6 (¬ afb. 5.2) moeten aangesloten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
– Buffervat SP boiler
Bij het voorbeeld van een hydraulisch schema voor hydrau-
lisch schema 7 (¬ afb. 5.3) moeten aangesloten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
– Aanvoertemperatuurvoeler VF1 buffervat
– Retourtemperatuurvoeler RF1 buffervat
Bij het voorbeeld van een hydraulisch schema voor hydrau-
lisch schema 8 (¬ afb. 5.4) moeten aangesloten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
– Buffervat SP boiler
– Aanvoertemperatuurvoeler VF1 buffervat
– Retourtemperatuurvoeler RF1 buffervat
7.5.1
VR 10 installeren
De standaardvoeler VR 10 is zo uitgevoerd dat hij naar
keuze in verschillende posities gemonteerd kan worden:
– als dompelvoeler, bijv. als boilervoeler in een boilervoe-
lerbuis.
– als aanvoervoeler in een open verdeler.
– als aanlegvoeler aan de verwarmingsbuis in de aanvoer
of retour.

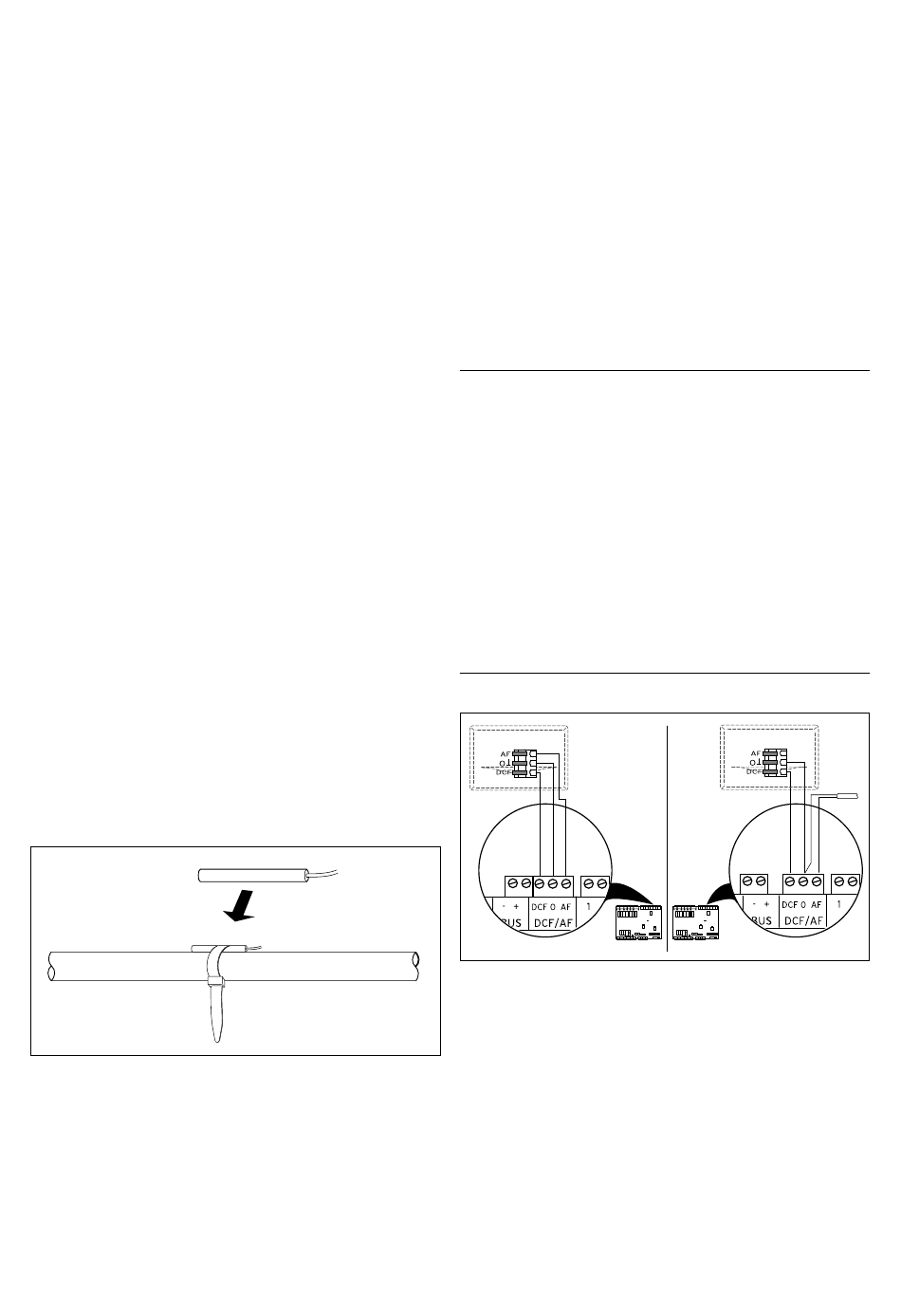

7.11 Standaardvoeler VR 10 als aanlegvoeler installeren
Met de bijgeleverde spanband kunt u de voeler ook als aan-
legvoeler aan de verwarmingsbuis in de aanvoer of retour
bevestigen. Wij adviseren de buis met voeler te isoleren, om
de best mogelijke temperatuurregistratie te waarborgen.
> Installeer de standaardvoelers VR 10 conform de eisen
van het hydraulische schema en sluit ze aan de klemmen
van de printplaat aan (¬ afb. 7.10).
52
De thermostaat herkent de bijgeleverde voelers automa-
tisch. VR 10 voelers moeten niet aangemeld en geconfigu-
reerd worden.
7.5.2 VRC DCF installeren
De bijgeleverde VRC DCF ontvanger moet altijd geïnstal-
leerd worden, ook als al een andere DCF-ontvanger voor-
handen is. Deze kan niet voor de warmtepomp gebruikt
worden. Dit geldt ook voor installaties met vaste waarde-
configuratie en systemen met busmodulair regelsysteem
VRC 620/630.
Opgelet!
b
Gevaar voor slechte werking!
Wordt de bijgeleverde VRC DCF-ontvanger
met buitentemperatuursensor niet geïnstal-
leerd, wordt op het display van de bedie-
ningsconsole een temperatuur -60 °C weer-
gegeven. Een correcte regeling van de aan-
voertemperatuur en de elektrische hulpver-
warming is niet mogelijk. Er wordt geen
waarschuwingsmelding in het foutgeheugen
bewaard.
> Installeer voor een perfecte werking van
de warmtepomp absoluut de bijgeleverde
VRC DCF-ontvanger met buitentempera-
tuurvoeler.
7.12 VRC DCF-ontvanger aansluiten
> Monteer de VRC DCF-ontvanger volgens de bijgeleverde
montagehandleiding.
> Bedraad de VRC DCF-ontvanger conform (¬ afb. 7.12):
– links: bijgeleverde VRC DCF-ontvanger met geïnte-
greerde buitentemperatuurvoeler
– rechts: speciale oplossing met externe buitenvoeler
(optioneel toebehoren)
Een speciale oplossing met externe buitenvoeler VRC 693 is
vereist als bijv. alleen radio-ontvangst op een zonnige
installatieplaats voorhanden is (¬ Gebruiksaanwijzing en
installatiehandleiding VRC 693).
Installatiehandleiding geoTHERM plus 0020132510_01
