7 Elektrische installatie
7.7
Bijgeleverd toebehoren installeren
Bij hydraulisch schema 1 (¬ afb. 5.1) moeten aangesloten
worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
Bij hydraulisch schema 2 (¬ afb. 5.2) moeten aangeslo-
ten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
– Aanvoertemperatuurvoeler VF1 buffervat
– Retourtemperatuurvoeler RF1 buffervat
Bij hydraulisch schema 3 (¬ afb. 5.3) moeten aangeslo-
ten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
– Buffervat SP boiler
Bij hydraulisch schema 4 (¬ afb. 5.4) moeten aangeslo-
ten worden:
– VRC DCF-ontvanger met buitentemperatuurvoeler
– Aanvoertemperatuurvoeler VF2
– Aanvoertemperatuurvoeler VF1 buffervat
– Retourtemperatuurvoeler RF1 buffervat
– Buffervat SP boiler
7.7.1
VR 10 installeren
De standaardvoeler VR 10 is zo uitgevoerd dat hij naar
keuze in verschillende posities gemonteerd kan worden:
– als dompelvoeler, bijv. als boilervoeler in een boiler-
voelerbuis.
– als voorloopvoeler in een hydraulische wissel.
– als aanlegvoeler aan de verwarmingsbuis in de aan-
voer of retour.

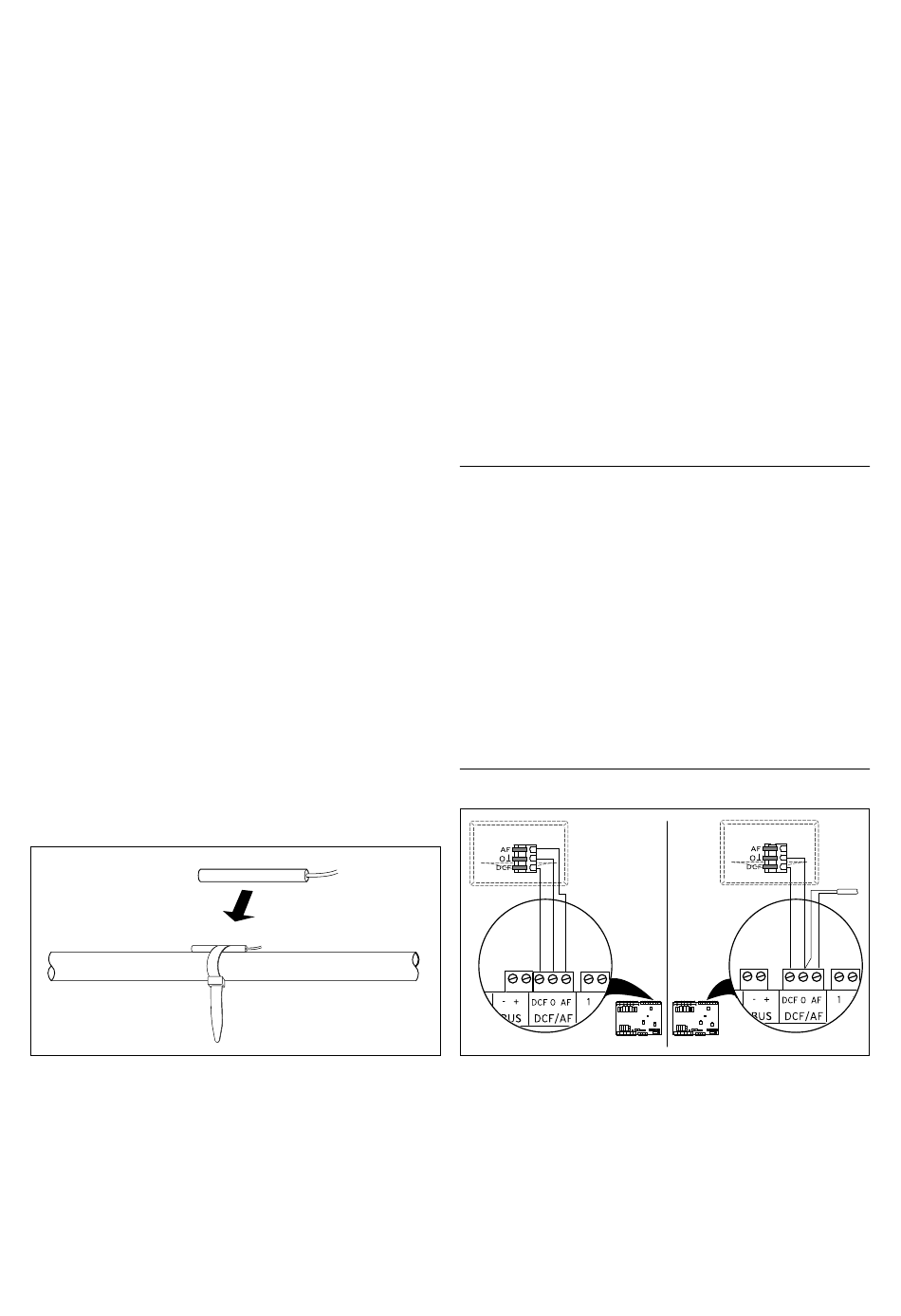

Afb. 7.15 Standaardvoeler VR 10
Met de bijgeleverde spanband kunt u hem ook als aan-
legvoeler aan de verwarmingsbuis in de aanvoer of
retour bevestigen. Wij adviseren de buis met voeler te
isoleren, om de best mogelijke temperatuurregistratie te
waarborgen.
62
> Installeer de standaardvoelers VR 10 conform de
eisen van het voorbeeld van het hydraulische schema
en sluit ze aan de klemmen van de regelaarprintplaat
aan (¬ afb. 7.14).
De regelaar herkent de bijgeleverde voelers automa-
tisch. VR 10 voelers moeten niet aangemeld en geconfi-
gureerd worden.
7.7.2
VRC DCF installeren
De bijgeleverde VRC DCF ontvanger moet altijd geïnstal-
leerd worden, ook als al een andere DCF-ontvanger voor-
handen is. Deze kan niet voor de warmtepomp gebruikt
worden. Dit geldt ook voor installaties met vaste waarde-
configuratie en systemen met busmodulair regelsysteem
VRC 620/630.
b
Opgelet!
Gevaar voor slechte werking!
Wordt de bijgeleverde VRC DCF-ontvanger
met buitentemperatuursensor niet geïnstal-
leerd, wordt op het display van de bedienings-
console een temperatuur van -60 °C weerge-
geven. Een correcte regeling van de aanvoer-
temperatuur en de elektrische hulpverwar-
ming is niet mogelijk. Er wordt geen waar-
schuwingsmelding in het foutgeheugen
bewaard.
> Installeer voor een perfecte werking van de
warmtepomp absoluut de bijgeleverde VRC
DCF-ontvanger met buitentemperatuurvoe-
ler.
Afb. 7.16 VRC DCF-ontvanger installeren
> Monteer de VRC DCF-ontvanger volgens de bijgele-
verde montagehandleiding.
> Bedraad de VRC DCF-ontvanger conform ¬ afb. 7.16:
– links: bijgeleverde VRC DCF-ontvanger met geïnte-
greerde buitentemperatuurvoeler
– rechts: speciale oplossing met externe buitenvoeler
(optioneel toebehoren)
Installatiehandleiding geoTHERM 0020106300_02
