Montagehandleiding
3
Beschrijving van de lineaire assen HT-L
3.1
Toepassingsgebied
HIWIN lineaire assen HT-L met lineairmotoraandrijving zijn bijzonder geschikt voor
toepassingen met de hoogste eisen aan dynamiek, nauwkeurigheid en synchronisatie, terwijl
tegelijkertijd een minimum aan onderhoud en lange slaglengtes vereist zijn. Voor elke
bouwgrootte zijn twee motorgroottes beschikbaar om optimaal te voldoen aan de eisen van de
verplaatsingskracht. Het wegmeetsysteem is in de as geïntegreerd om ruimte te besparen en
een maximale nauwkeurigheid te garanderen. Optioneel bieden de grote energiekettingen
voldoende ruimte om de voedingsleidingen veilig mee te voeren.
3.2
Belangrijkste onderdelen

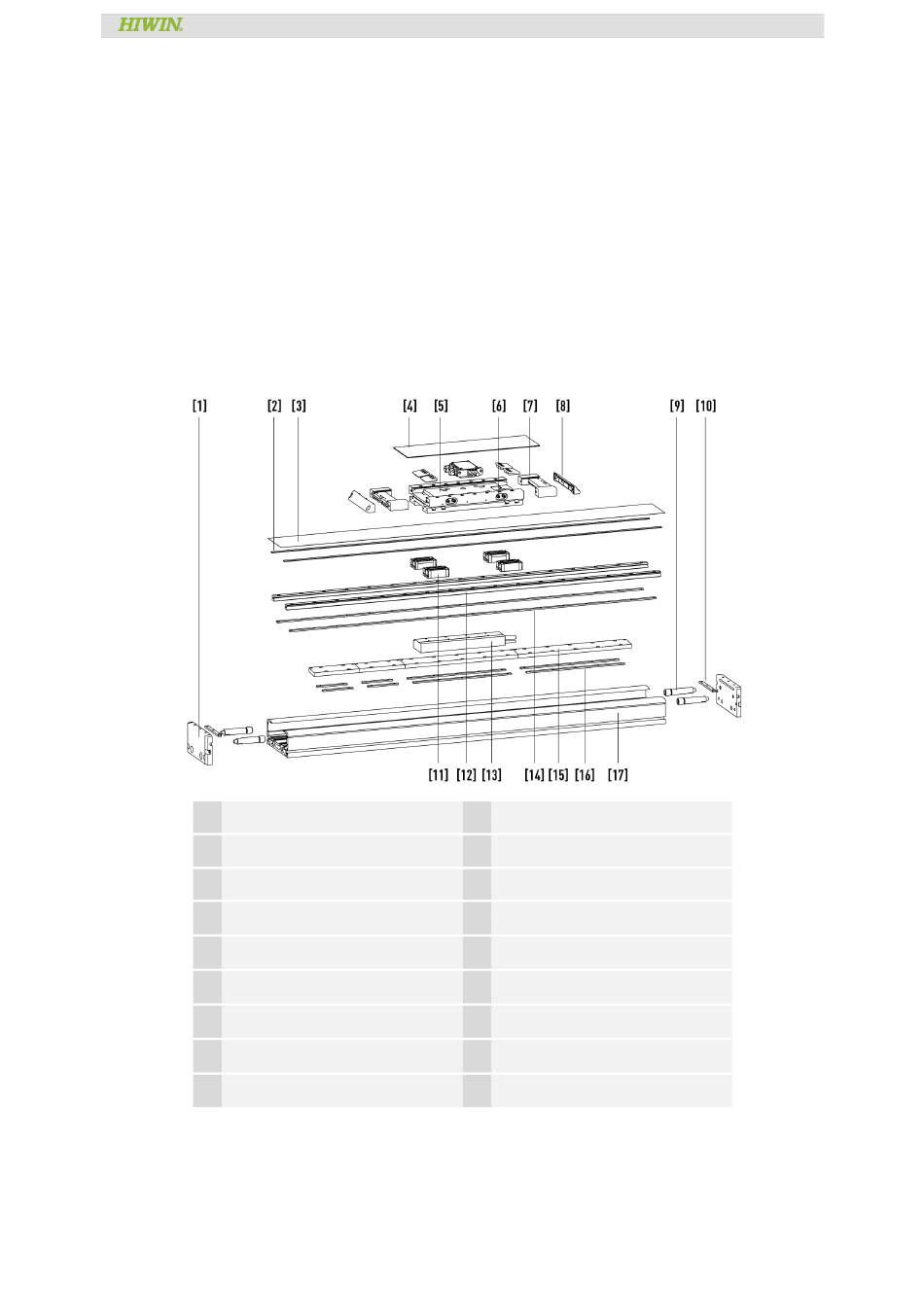

Afb. 3.1: Belangrijkste onderdelen van de lineaire assen HT-L
1
Eindplaat
2
Magnetische strips
3
Stalen afdekband
4
Sledeafdekking
5
Slede
6
Smeernippel
7
Bandomkering
8
Slede-eindstuk
9
Opveeraanslag
Lineaire assen HT-L
Beschrijving van de lineaire assen HT-L
10
Klemplaat voor afdekband
11
Loopwagen
12
Profielrails
13
Lineairmotor (forcer)
14
Schroefdraadlijsten
15
Lineairmotor (stator)
16
Schroefdraadlijsten
17
Aluminium aslichaam
HTL-01-7-NL-2306-MA
Pagina 11 van 80
