Montagehandleiding
6.3
Montage van de eindschakelaars
De eindschakelaars zijn naar keuze verkrijgbaar als NC- of NO-contacten. De eindschakelaar kan
rechtstreeks in de eindschakelaargroef (T-sleuf) worden bevestigd met de meegeleverde M3-
schroeven en vierkantmoeren. De eindschakelaars kunnen zowel rechts als links worden
gemonteerd.
Verwijder, indien nodig, de groene sierstrip uit de bovenste T-sleuf.
Schuif telkens twee vierkantmoeren door de uitsparing op het aandrijfblok in de bovenste T-
sleuf.
Zet de eindschakelaar vast met beide schroeven. Laat eerst beide schroeven in
losgedraaide toestand.
Schuif de eindschakelaar in de gewenste positie en druk hem iets naar boven.
Draai de schroeven vast. Het aanhaalmoment van de schroeven is 0,5 Nm.
De eindschakelaars zijn gemonteerd.

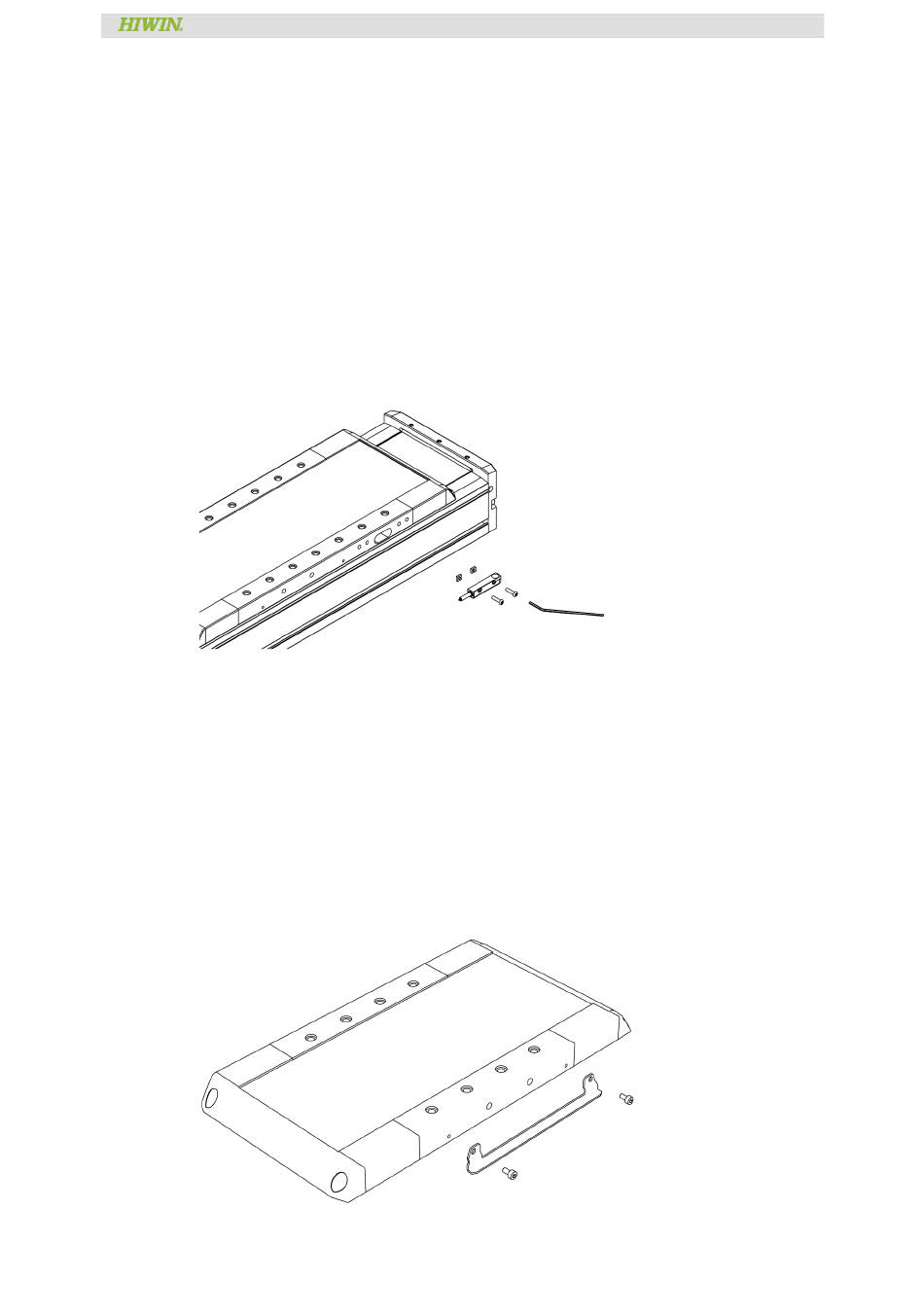

Afb. 6.18: Montage eindschakelaar
6.4
Montage van het dempingselement
Het dempingselement wordt gebruikt om de eindschakelaars in de twee eindstanden van de
slede (bij slag 0 en slag max.) te schakelen en moet aan dezelfde kant als de eindschakelaars
worden gemonteerd.
Plaats het dempingselement op de slede.
Schroef het dempingselement lichtjes op de slede met de bijgeleverde M3-schroeven.
Lijn het dempingselement evenwijdig uit met de onderkant van de slede.
Het dempingselement is voorgemonteerd.
Afb. 6.19: Montage dempingselement
Lineaire assen HT-L
HTL-01-7-NL-2306-MA
Montage en aansluiting
Pagina 37 van 80
