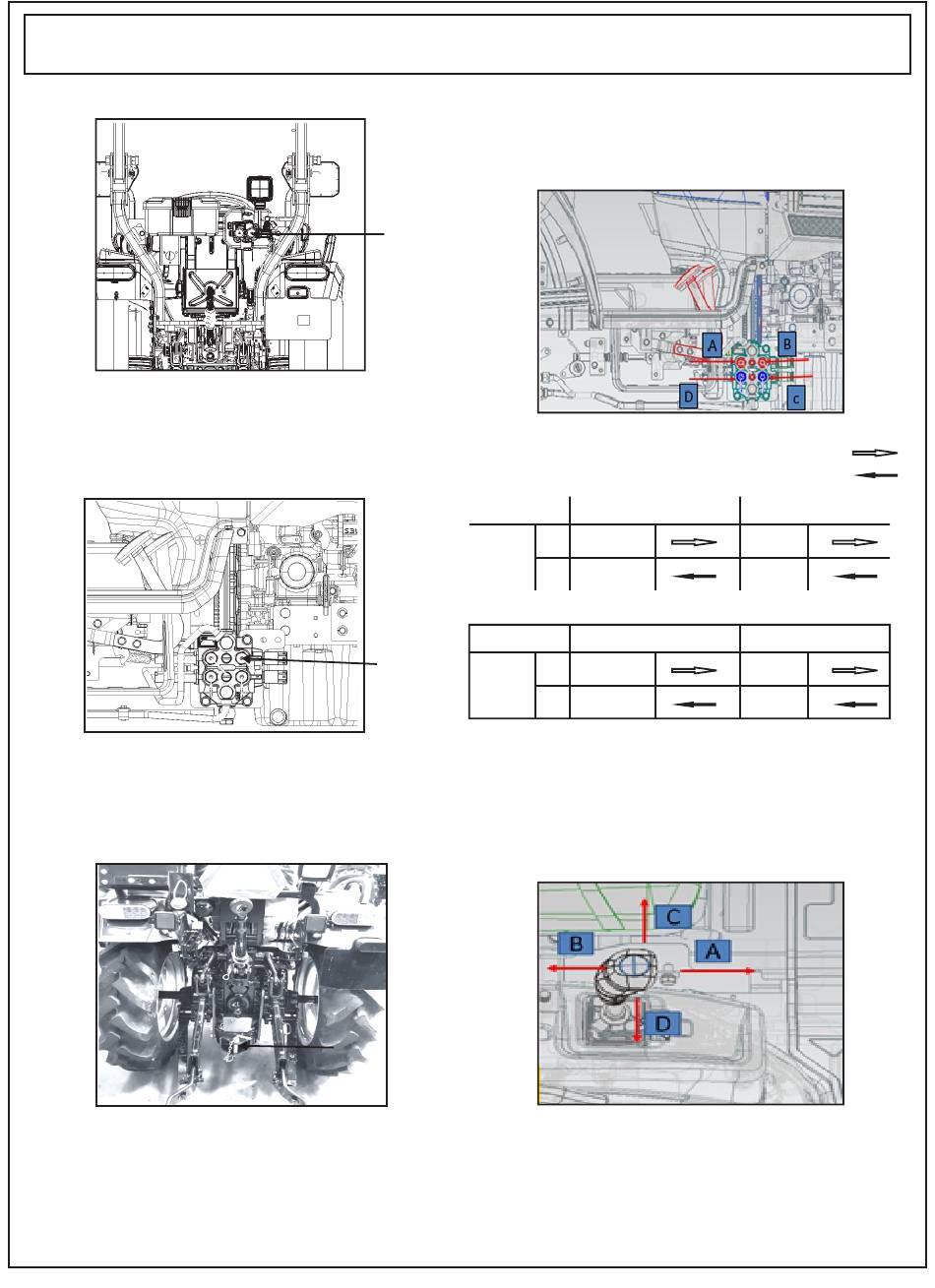

3-PUNT HITCH & SWINGENDE DISSEL
1. dubbelwerkende spool ventiel
MID SPOOL VENTIEL (OPTIONEEL)
1. dubbelwerkende spool ventiel
Achter Tow haak
Het wordt gebruikt voor het aanspannen van Trailing
werktuigen.
1. Achter Tow haak
Dubbel ver hydraulisch controlesysteem
De tractor is uitgerust met de dubbelwerkende 2-segment
hydraulische regelklep voor de voorlader. Houd het volgende punt in
het achterhoofd om de hydraulische uitneem baarheid voor algemene
bijlagen toe te passen
Blue Red
1
1
1
Bedieningshendel en hydraulische slangaansluitingen
Sluit de bedieningshendel in de aangegeven richting en de
hydraulische slangen aan de opgegeven poorten.
Hydraulische uitlaatpoorten van tweede segment
Hefboom
[A]
Haven
[B]
Hydraulische uitlaatpoorten tweede segment
Hefboom
[C]
Port
[D]
Lader/afstandsbediening ventiel hendel
1. Zorg ervoor dat de hydraulische slangen voor bijlagen
worden aangesloten voordat u de hendel verschuift.
2. Verplaats de hendel diagonaal (a, b, c weergegeven in de
figuur), en de eerste en tweede segmenten kunnen
gelijktijdig worden bediend.
A – voor het hijsen van loader in opwaartse richting.
B - voor het verlagen van Loader.
C – om de emmer in opwaartse richting te roteren.
D – om de emmer in neerwaartse richting te draaien.
37
UP
In
Uit
In
Uit
UP
In
Uit
In
Uit
Druk
terug
DOWN
DOWN
