WR-1-eenheden aansluiten
WR-1-eenheden aansluiten

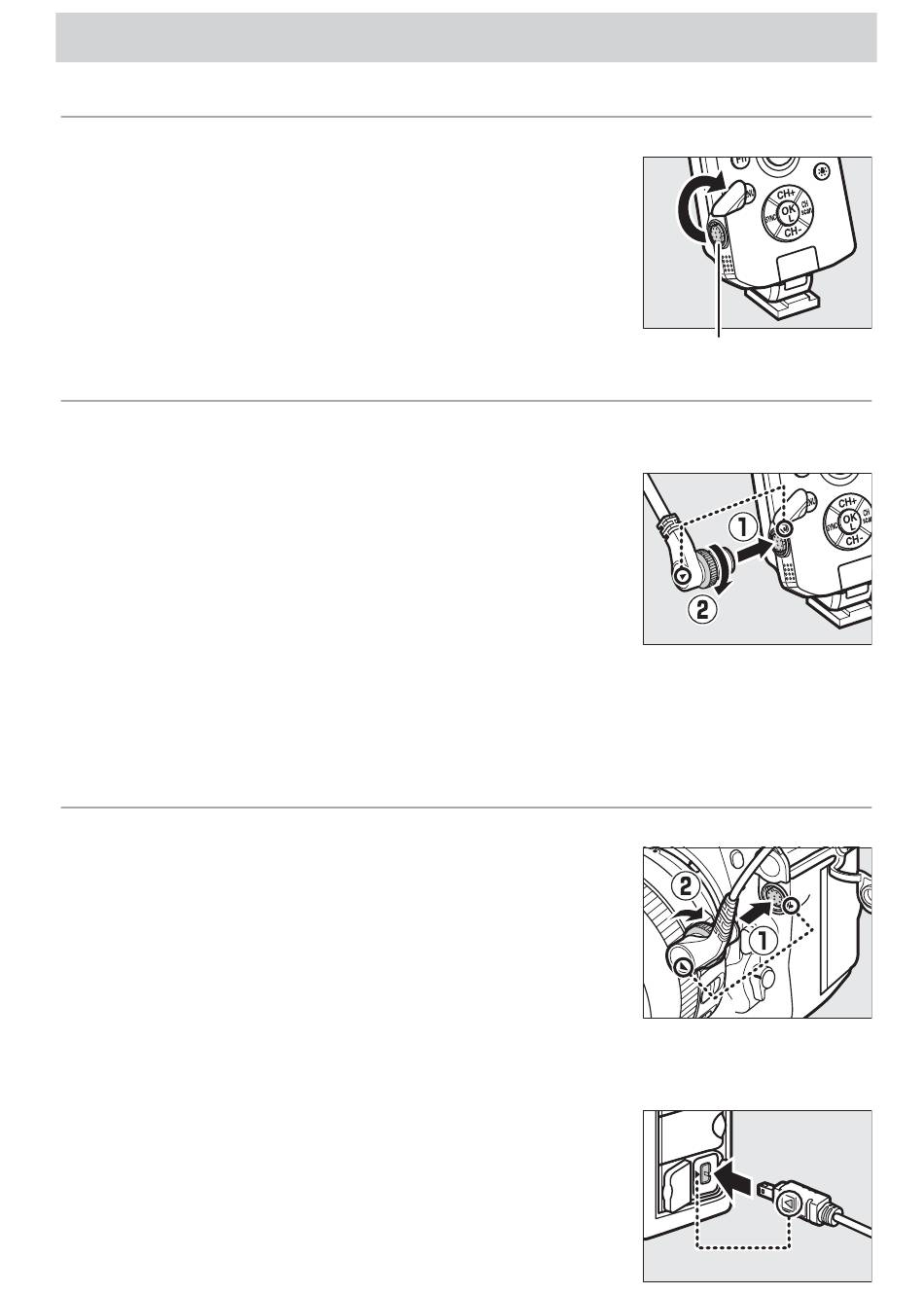

Sluit de eenheden op de aan te sturen camera's aan.
1
Open het tien-pinsafdekkapje.
Open het afdekkapje zoals afgebeeld.
2
Sluit de meegeleverde kabel van de tien-pinsof accessoire-aan-
sluiting aan.
Gebruik de meegeleverde MC-37-kabel wan-
neer ontvangers op camera's met tien-pins
afstandsbedieningsaansluitingen worden
aangesloten, de MC-38 wanneer ontvangers
op camera's met accessoire-aansluitingen
worden aangesloten. Breng de
op de tien-pinsconnector van de kabel op één
lijn met de witte w-markering naast de tien-pinsaansluiting, plaats
de connector zoals aangegeven en draai de schroef vast om de con-
nector op zijn plaats te vergrendelen.
3
Sluit de kabel op de camera aan.
Als de camera is voorzien van een tien-pins
afstandsbedieningsaansluiting, breng dan de
1
-markering op de MC-37-connector op één
lijn met de witte w-markering naast de tien-
pins afstandsbedieningsaansluiting van de
camera en plaats de connector zoals afge-
beeld. Draai de schroef vast om de kabel op
zijn plaats te vergrendelen.
Als de camera is voorzien van een accessoire-
aansluiting, breng dan de
MC-38-connector op één lijn met de
ring naast de accessoire-aansluiting van de ca-
mera en plaats de connector zoals afgebeeld.
6
1
-markering
1
-markering op de
1
-marke-
Tien-pinsaansluiting
