Instelling eindcontact
1. Draai-/drukknop (3) en kap (1) afnemen;
de vijf bevestigingsschroeven (2) eruit
draaien en het plastic deksel (9) met het
display optillen; hierbij de platte kabel
(tussen printplaat en display) niet be-
schadigen.
2. Met een mes de vooraf gemarkeerde
plaats (4) doorsteken.
3. Stekker (11) met de kabel erdoorheen
schuiven; de naderingsschakelaar (7) op
het deksel met een kleefpunt vastzetten.
4. Aan het steekcontact X7 van de bovenste
printplaat de jumper (itemnr. 8801-2267)
verwijderen en de kabelstekker (11) erop
steken.
5. De kabel dusdanig leiden dat het plastic
deksel er vrij opgezet kan worden. Beves-
tigingsschroeven (2) plaatsen en vast-
schroeven, aan de naderingsschakelaar
de klemplaat (8) monteren.
6. De positioneras met de afgevlakte plaats
dusdanig draaien dat de knevelknop (5)
met de besturingsmarkering naast de na-
deringsschakelaar erop geplaatst kan
worden.
7. Bij ingebruikname van de positioner de
optie inductief alarm bij code 38 van No
op YES zetten.
82
Steeklocatie X7 (11)
1
Kap
2
Schroef
3
Draai- /drukknop
4
Markering
5
Knevelknop

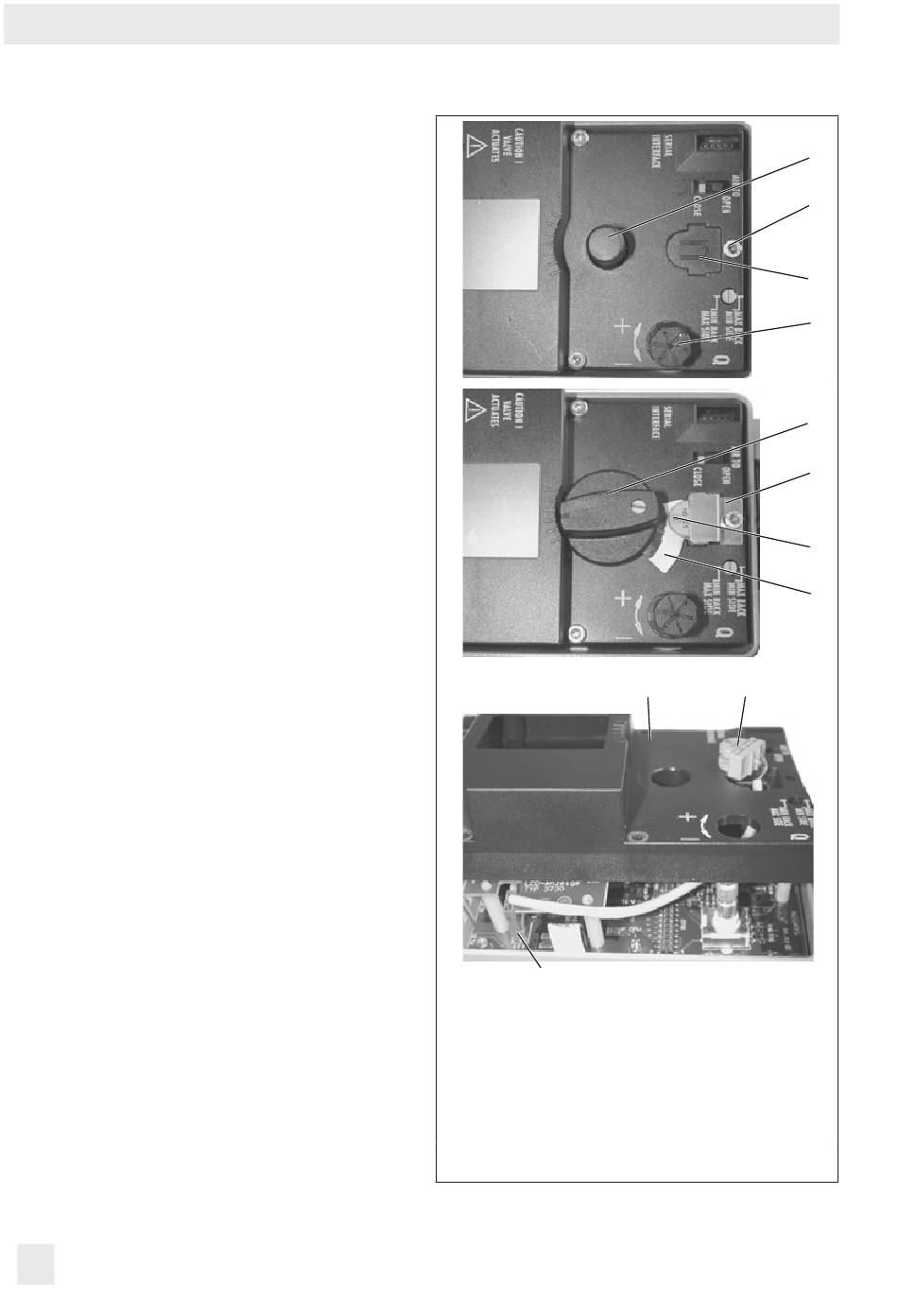

Beeld 25: Upgrade van een inductief eindcontact
7
9
Besturingsmarkering
6
Naderingsschakelaar
7
Klemplaat
8
9
Plastic deksel
11 Stekker
EB 8384-2 NL
1
2
4
3
5
8
7
6
