Bedieningshandleiding
Veiligheidssensor

9.2 Aansluitvoorbeelden

De getoonde toepassingsvoorbeelden zijn voorstellen De gebruiker moet echter de schakeling en de geschiktheid van het product voor de
specifieke toepassing controleren

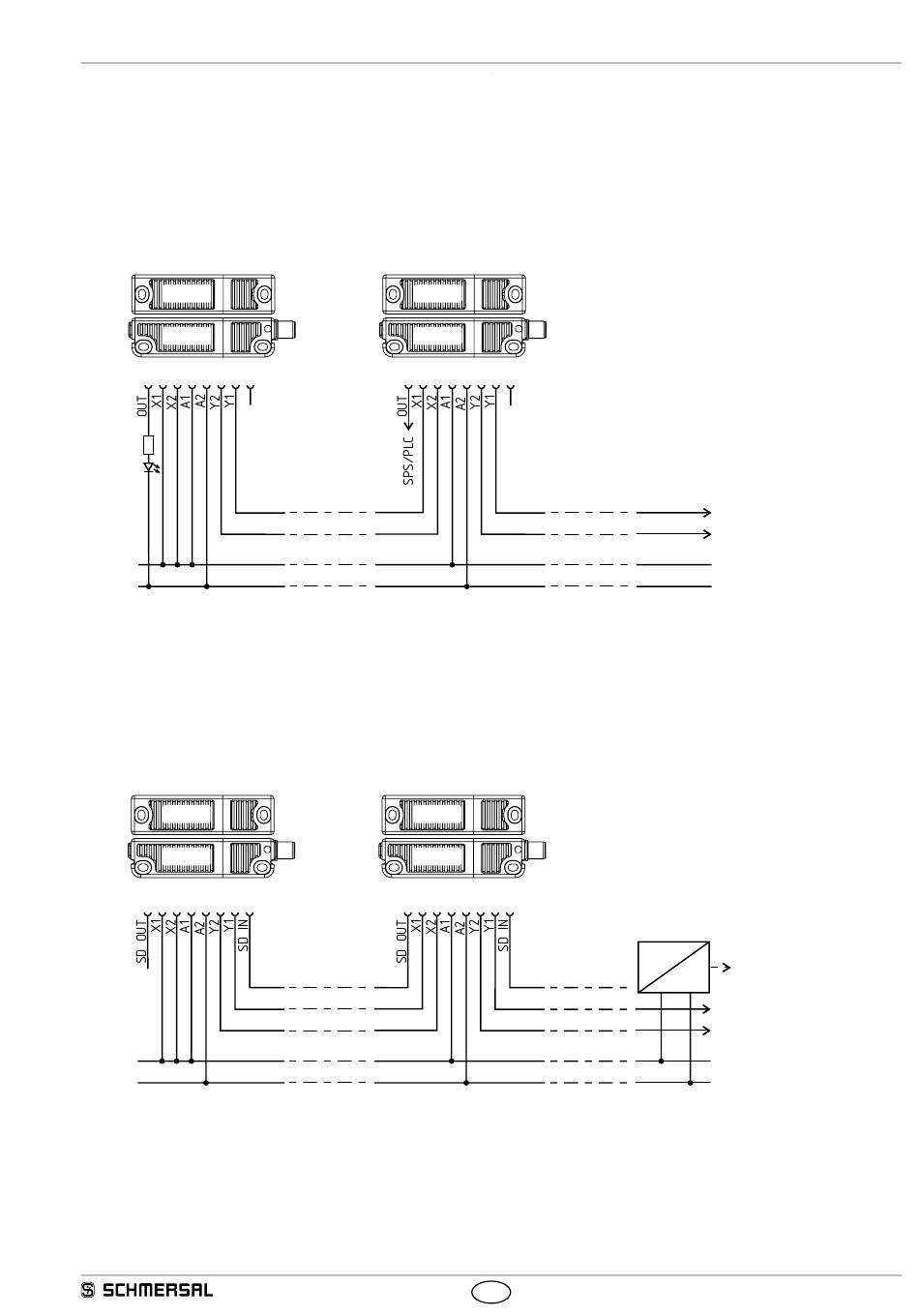

Aansluitvoorbeeld 1:
Serieschakeling van de RSS 36 met conventionele diagnose-uitgang
De spanning wordt bij de laatste veiligheidssensor in de keten (gezien vanaf de veiligheidsmodule) naar de beide veiligheidsingangen gevoerd
De veiligheidsuitgangen van de eerste veiligheidssensor worden op de veiligheidsmodule aangesloten De diagnose-uitgang kan bijvoorbeeld op
een PLC aangesloten worden
RST 36
RSS 36
5 6
2
1
3
7
4
8
24 VDC
GND
Y1 en Y2 = veiligheidsuitgangen -> veiligheidsmodule
Aansluitvoorbeeld 2:
Serieschakeling van de RSS 36 met functie voor seriële diagnose
De spanning wordt bij de laatste veiligheidssensor in de keten (gezien vanaf de veiligheidsmodule) naar de beide veiligheidsingangen gevoerd
De veiligheidsuitgangen van de eerste veiligheidssensor worden op de veiligheidsmodule aangesloten De seriële Diagnose Gateway wordt met de
seriële diagnose-ingang van de eerste veiligheidssensor verbonden
RST 36
RSS 36
5
2
6
1
3
7
4
8
24 VDC
GND
Y1 en Y2 = veiligheidsuitgangen -> veiligheidsmodule
SD-IN -> Gateway -> Fieldbus
RST 36
RSS 36
5 6
2
Y1
X1
X2
Y2
RST 36
RSS 36
5
2
SD IN
SD OUT
Y1
X1
Y2
X2
1
3
7
4
8
Y1
Y2
6
1
3
7
4
8
SD IN
Y1
Y2
NL
RSS 36
9
