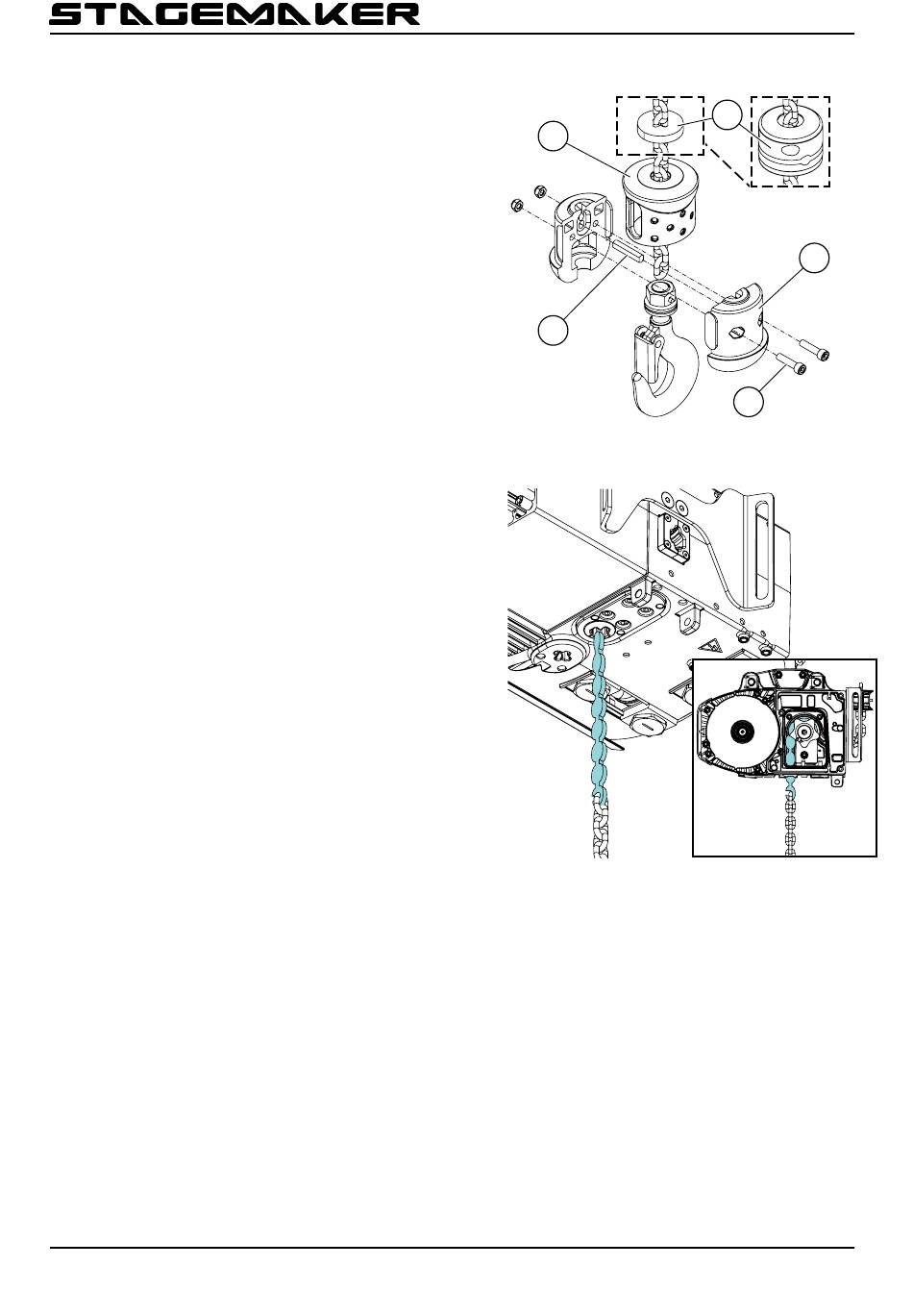

4. Demonteer het onderblok.
4.1 Verwijder de rubberen plaat of de
activering van de magnetische
eindschakelaar (2) van de bovenkant
van het onderblok aan het haakeinde
van de ketting.
4.2 Verwijder de rubberen afdekking (1)
van het onderblok door de rubberen
afdekking omhoog te trekken.
4.3 Verwijder de schroeven (4). Open het
onderblok (3).
4.4 Verwijder de pen (5) van de ketting.
4.5 Trek de ketting eruit.
5. Verwijder de ketting van de kettingtakel door de motor te laten hijsen.
6. Breng de nieuwe ketting in met het
kunststof gereedschap voor inbrengen van
de ketting.
6.1 Bevestig de ketting aan het
gereedschap voor het inbrengen van
de ketting.
6.2 Plaats het gereedschap voor het
inbrengen van de ketting op de
kettinguitvoer aan de lastzijde van de
kettingstreng.
6.3 Voer het gereedschap voor het
inbrengen van de ketting in de
kettinggeleider in.
Steek het gereedschap voor het
invoeren van de ketting in de
kettingtakel en leid het in de juiste
positie door de kettinggeleider. Het
uiteinde van het gereedschap voor
het invoeren van de ketting moet
LET OP
naar het kettingwiel wijzen (naar de
achterkant van de kettingtakel). Het
in een onjuiste positie invoeren van
het gereedschap voor het inbrengen
van de ketting in de kettinggeleider,
kan het kettingwiel beschadigen.
6.4 Verplaats de motor in de richting
OMHOOG zodat de ketting in de
kettingtakel wordt getrokken.
