Bedieningshandleiding
Veiligheidsvergrendeling
3. Montage
3.1 Algemene montage-instructies
Neem ook de opmerkingen van de normen ISO 12100,
ISO 14119 en ISO 14120.
De plaats van montage is willekeurig.
De ophoping van fijnkorrelige vervuiling in de zone van de grendel moet
vermeden worden.
Daarom moet men in deze gevallen afzien van een verticale montage,
waarbij de grendel van onder naar boven naar buiten komt.
Twee montageopeningen voor M6 schroeven zijn voorzien ter
bevestiging van het veiligheidsvergrendeling.
De weerstandscategorie van de M6 schroeven moet minstens
10.9 bedragen.
Het max. aandraaimoment van de M6 schroeven bedraagt 8 Nm.
De veiligheidscomponent en de bediensleutel moeten via
geschikte maatregelen (gebruik van eenwegschroeven,
lassen, nieten, borgen met pennen) onlosmakelijk aan
de beschermvoorziening bevestigd worden en tegen
verschuiven beveiligd worden.
4

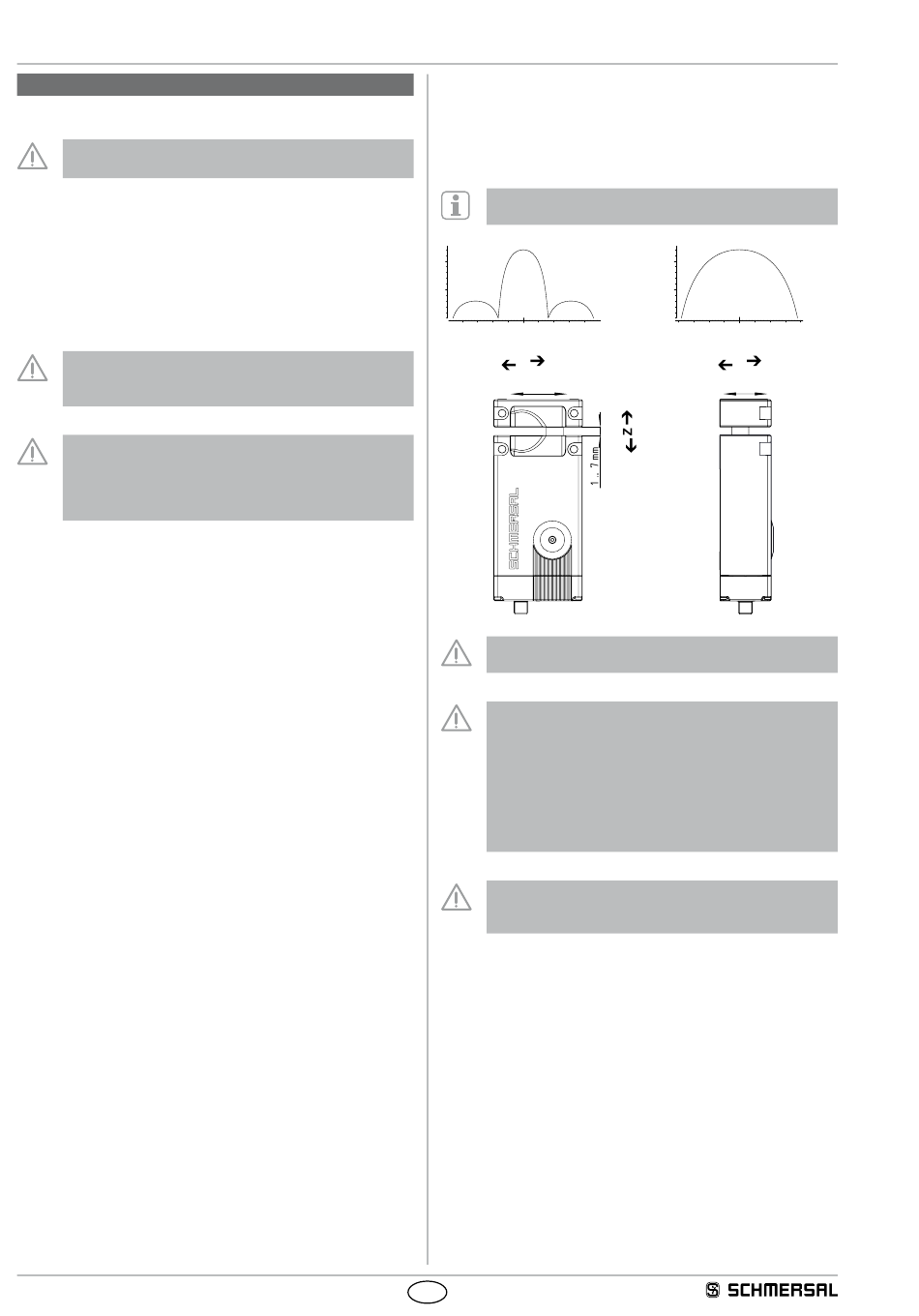

Bedieningsrichtingen en Schakelafstanden
De AZM400 kan werken binnen de volgende tolerantiegrenzen:
X – As: ± 4 mm
Y – As: ± 4 mm
Z – As: Afstand tussen bediensleutel en veiligheidsvergrendeling
1...7mmbijmax.hoekafwijkingvan2°
De bediencurves geven het typische detectiebereik van de
bediensleutel in functie van de bedienrichting weer.
~-26
~-10
0
~+10
~+26
X
±
4 mm
De bediening is uitsluitend toegelaten vanuit X en Y richting.
De afstand van max. 7 mm tussen de bediensleutel en de
veiligheidsvergrendeling moet nageleefd worden, zodat
de opgegeven houdkracht en de veilige vergrendelfunctie
volgens SIL 3 bereikt wordt.
De constructie van de veiligheidsdeur moet zo ontworpen
zijn, dat het niet mogelijk is de beschermdeur met de
bediensleutel zover in de Z as te verplaatsen, dat de afstand
tussen de veiligheidsvergrendeling en de bediensleutel groter
dan 7 mm wordt.
De veiligheidsvoorziening moet zo ontworpen zijn, dat gevaar
voor verwonding dat door de verplaatsing van de grendel kan
ontstaan, uitgesloten wordt.
Montage veiligheidsvergrendeling en bediensleutel
Zie bedieningshandleiding van de bediensleutel in kwestie
Om een wederzijdse beïnvloeding en een reductie van de
schakelafstanden te vermijden, moeten de volgende opmerkingen in
acht genomen worden:
• Metalen deeltjes en magnetische velden in de buurt van de
veiligheidsvergrendeling kunnen de schakelafstand beïnvloeden.
• Houd metaalspanen uit de buurt van de veiligheidscomponent en de
bediensleutel.
NL
AZM400
[mm]
~18
0
Y
±
4 mm
[mm]
~+18
