Stappen
1. Verwijder de twee schroeven (M2x2) waarmee de aan-uitknopkaart aan de palmsteuneenheid wordt bevestigd.
2. Til de aan-uitknopkaart van de palmsteun.
De aan/uit-knopkaart plaatsen
Over deze taak

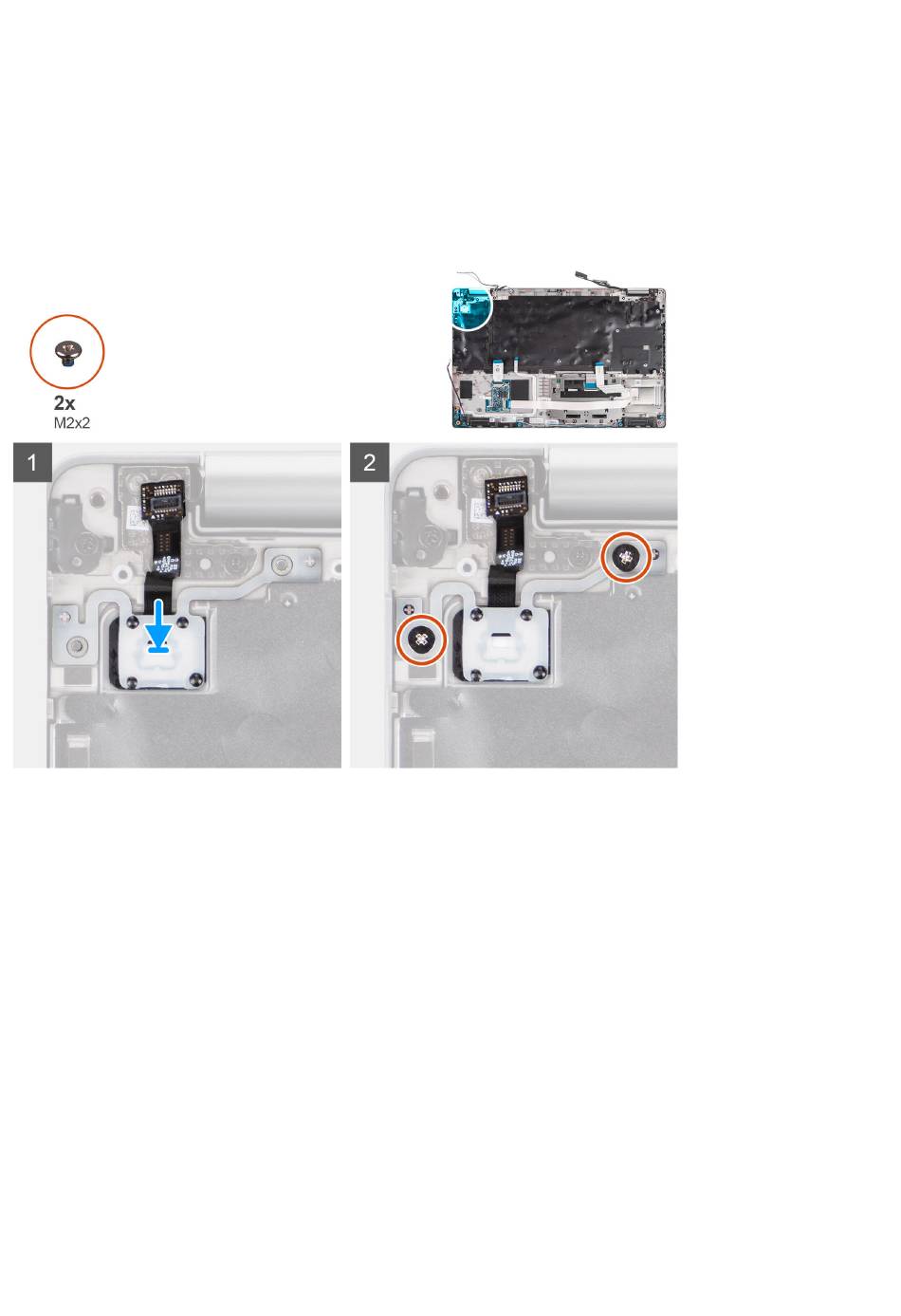

De volgende afbeeldingen geven de locatie van de aan-uitknopkaart aan en bieden een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de aan-uitknopkaart uit en plaats deze op de palmsteuneenheid.
2. Plaats de twee schroeven (M2x2) terug waarmee de aan-uitknopkaart aan de palmsteuneenheid wordt bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Plaats het
binnenframe van de
eenheid.
3. Plaats de systeemventilator.
4. Installeer de batterij.
5. Plaats de WWAN-kaart.
6. Installeer de WLAN-kaart.
7. Installeer de onderplaat.
8. Plaats de microSD-kaart.
9. Plaats de simkaart.
10. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
Onderdelen verwijderen en plaatsen
57
