De Aan/Uit-Knopkaart Plaatsen - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave

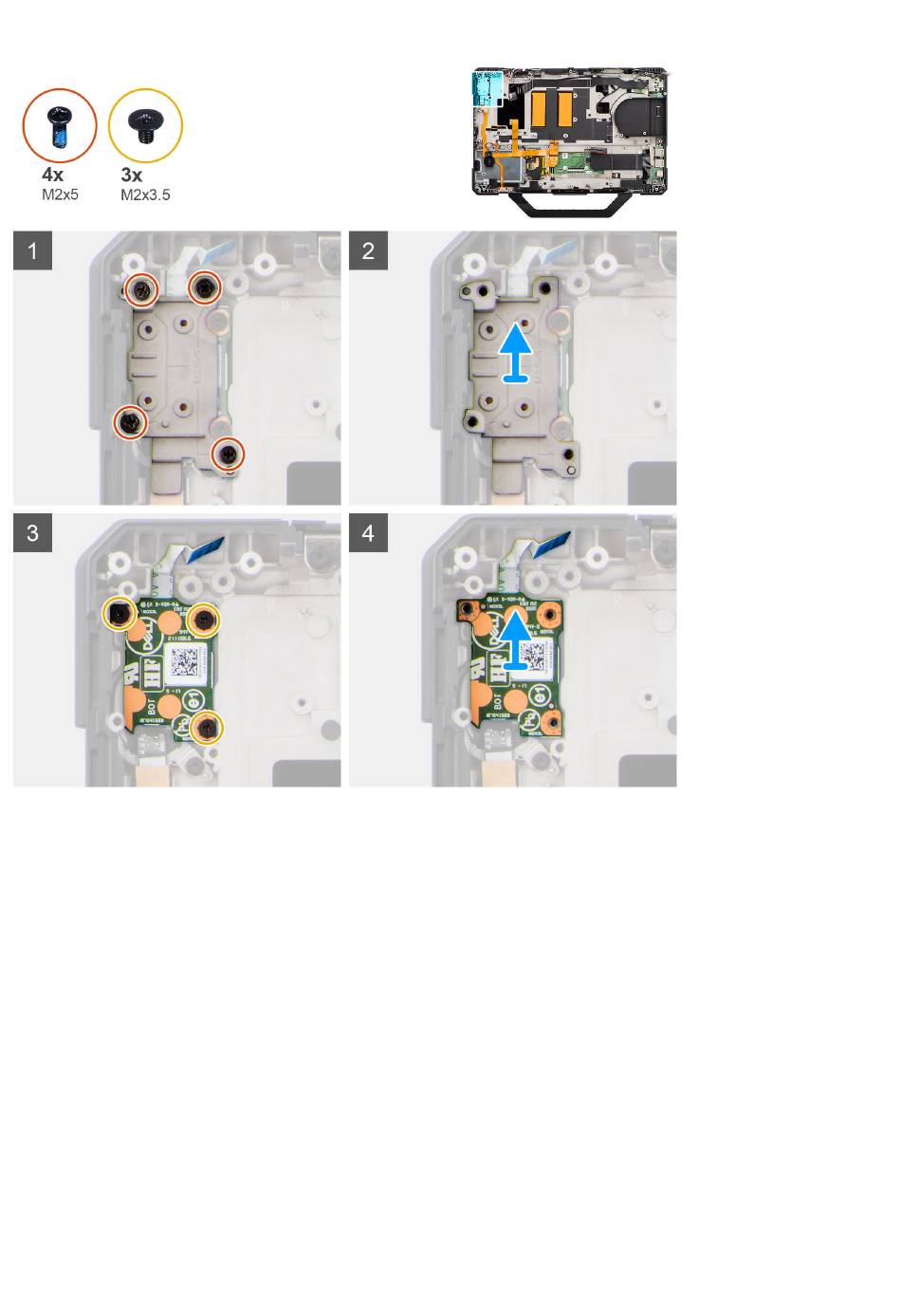

Stappen
1. Verwijder de vier schroeven (M2.5x5) waarmee de beugel van de aan/uit-knopkaart aan het systeemchassis is bevestigd.
2. Til de beugel van de aan/uit-knopkaart weg van het systeemchassis.
3. Verwijder de drie schroeven (M2x3.5) waarmee de aan/uit-knopkaart aan het systeemchassis is bevestigd.
4. Til de aan/uit-knopkaart weg van het systeemchassis.
De aan/uit-knopkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de aan/uit-knopkaart aan en biedt een visuele weergave van de plaatsingsprocedure.
84
Onderdelen verwijderen en plaatsen
