6 Elektrische aansluiting
6.1.2
Binnenaanzicht

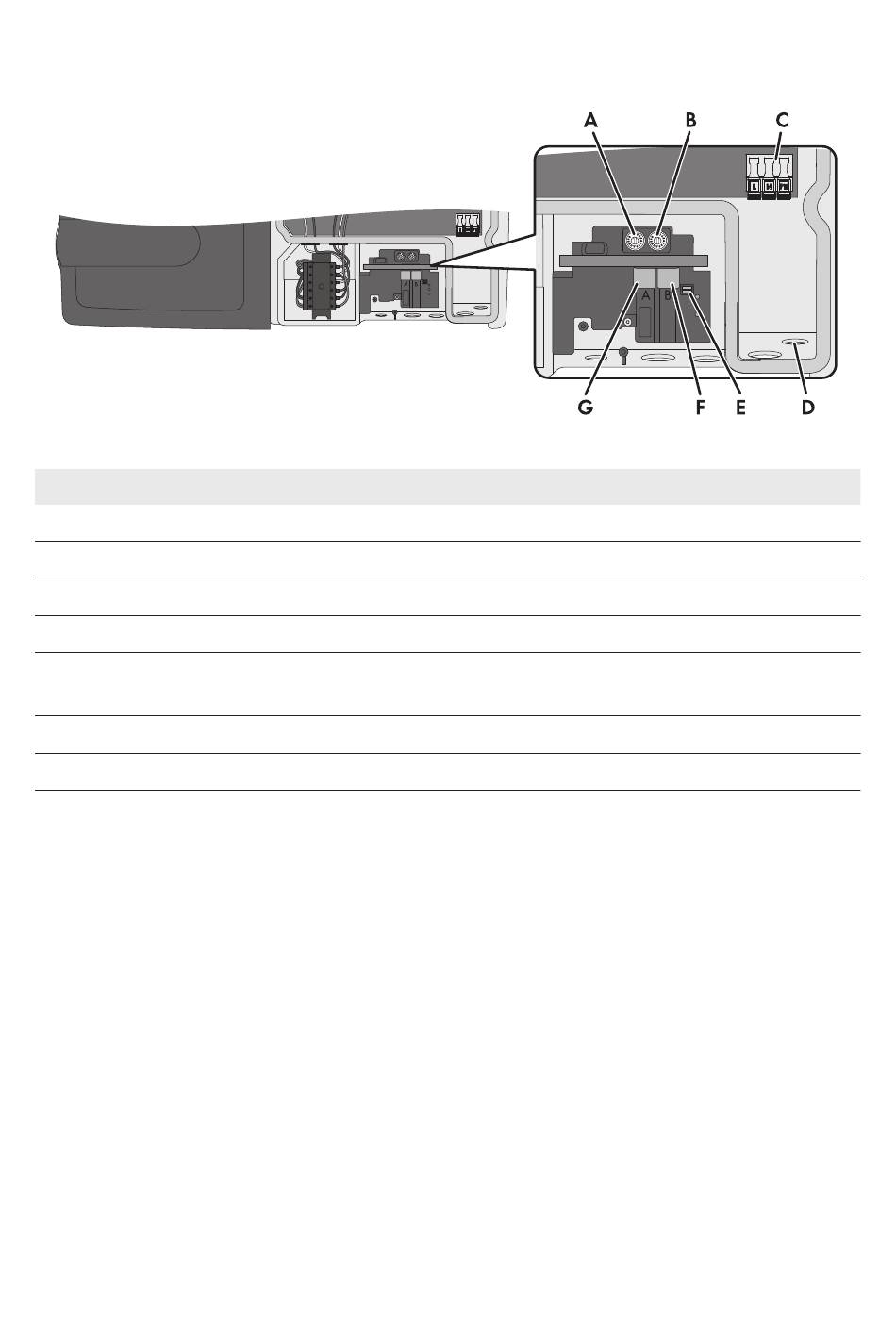

Afbeelding 9: Aansluitingen aan de binnenkant van de omvormer
Positie
A
B
C
D
E
F
G
6.2 AC-aansluiting
6.2.1
Voorwaarden voor de AC-aansluiting
Kabelvereisten:
☐ buitendiameter: 12 mm ... 21 mm
☐ aderdoorsnede: maximaal 10 mm²
☐ striplengte: 18 mm
☐ De kabel moet voldoen aan de plaatselijke en landelijke voorschriften voor kabelafmetingen,
waaruit specifieke eisen aan de minimale aderdoorsnede kunnen voortvloeien. Grootheden
die invloed hebben op de kabelafmetingen zijn o.a. de nominale AC-stroom, het soort kabel,
de installatiewijze, de mate van opeenhoping, de omgevingstemperatuur en de beoogde
maximale kabelverliezen (zie voor het berekenen van de kabelverliezen het
configuratieprogramma "Sunny Design" vanaf versie 2.0 op www.SMA-Solar.com).
30
SB36-50SE-BE-nl-11
Omschrijving
Draaischakelaar A voor het instellen van de landspecifieke record
Draaischakelaar B voor het instellen van de displaytaal
Klemmenstrook voor de AC-kabel
Membraan voor drukcompensatie
Schakelaar voor tijdelijke wijziging van de displaytaal naar Engels (voor on-
derhoudswerkzaamheden)
Netwerkbus B
Netwerkbus A
SMA Solar Technology AG
Bedieningshandleiding
