5 | Aan de slag
Het verlengstuk van
de sondebuis
aanbrengen
44 / 122
Om de ergonomie van de sleepmat te verbeteren, kunt u het "verlengstuk van de
sondebuis" aanbrengen.

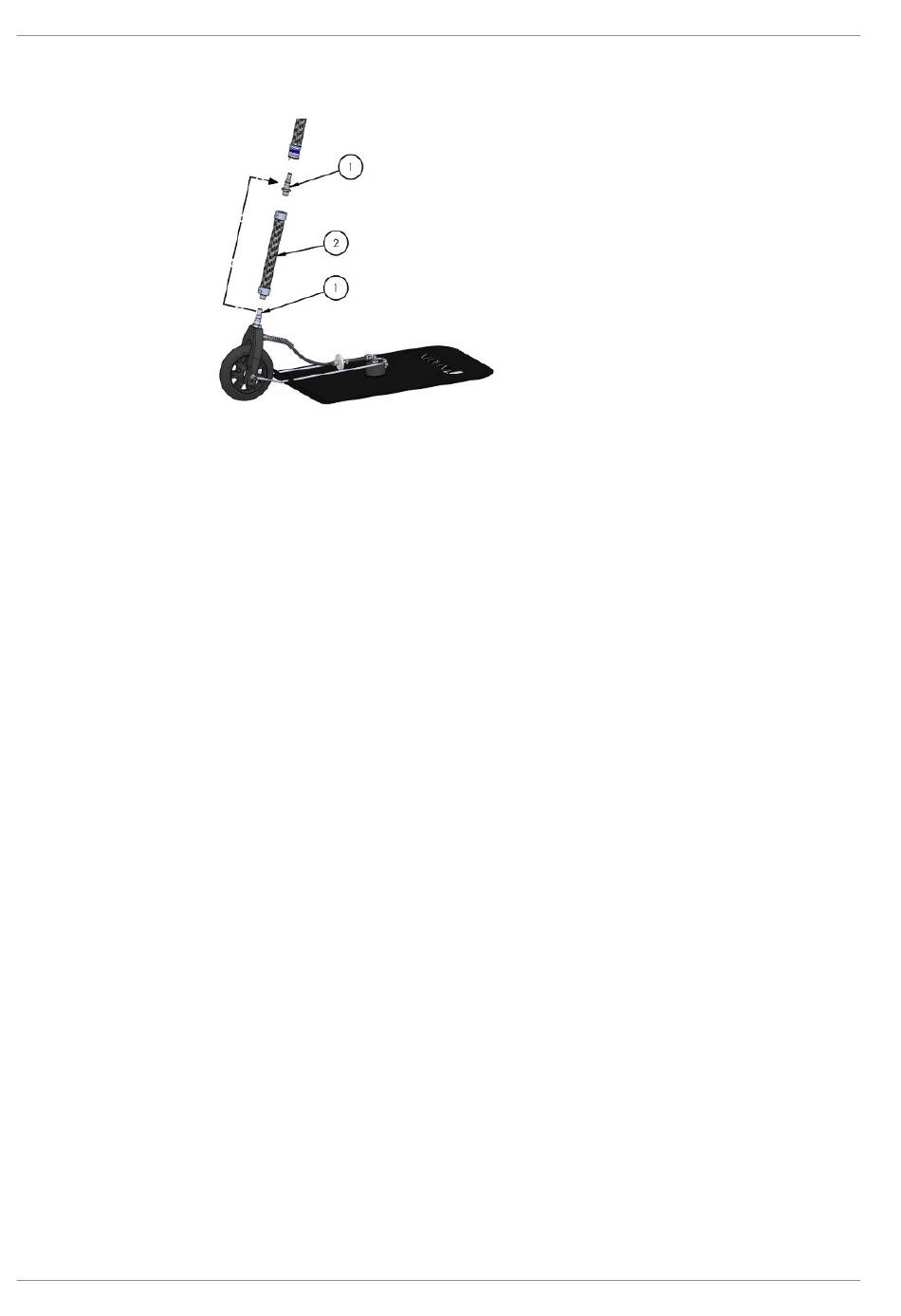

Afb. 12: Monteren van het sondesysteem 3
1
Verwijder de uitwendige snelkoppeling (1) van de mat met behulp van een
sleutel van 17 mm.
2
Verwijder de tape die de inwendige schroefdraad van de verlengbuis (2) afdekt.
3
Plaats de O-ring die u onder de tape hebt aangetroffen, plat op het ondervlak
van de opening met schroefdraad.
4
Schroef de verwijderde uitwendige snelkoppeling (1) op zijn plaats in de
verlengbuis (2). Zorg dat de O-ring op zijn plaats blijft door de verlengbuis (2)
verticaal te houden. Indien gewenst, kunt u borgingsvloeistof gebruiken om de
fitting (1) te verzegelen.
5
Verwijder de O-ring en reinig de schroefdraadopening op de zwarte vork op de
mat (waar u de connector hebt verwijderd).
6
Plaats de O-ring plat op het ondervlak van de schroefdraadopening.
7
Schroef de verlengbuis op zijn plaats in de matvork. Zorg dat de O-ring op zijn
plaats blijft door de vork verticaal te houden.
BELANGRIJK: Wees voorzichtig met vastdraaien. De vork is van kunststof en
de schroefdraad gaat makkelijk kapot. Indien gewenst, kunt u borgingsvloeistof
gebruiken om de verlengbuis (2) te verzegelen.
8
Koppel de langere buis aan de mat.
IRwin®-vertaling van de originele gebruiksaanwijzing-mina66nl1-20-(2307)
