Verkorte installatiehandleiding QT2D-micro-omvormer
Stap 1.
Controleren of de netspanning overeenkomt met de nominale spanning van de micro-omvormer
Stap 2.
Verdeling AC-buskabel
a. Het ene uiteinde van de AC-buskabel wordt gebruikt om verbinding te maken tussen de lasdoos en het
elektriciteitsnet.
b. Bedraad de geleiders van de AC-bus: L1 - BRUIN; L2 - ZWART; L3 - GRIJS; N - BLUE; PE - GEL GREEN .
LET OP: De kleurcodering van draden kan, afhankelijk van plaatselijke voorschriften, afwijken. Controleer of alle
draden van de installatie overeenkomen alvorens ze op de AC-bus aan te sluiten. Verkeerde bekabeling kan de
micro-omvormers onherstelbaar beschadigen. Dergelijke schade wordt niet gedekt door de garantie.
Stap 3.
De APsystems micro-omvormers op het montagesysteem bevestigen
LET OP: Installeer de micro-omvormers (inclusief DC- en AC-connectors) onder de zonnepanelen om directe
blootstelling aan regen, UV-straling of andere schadelijke weersomstandigheden te vermijden. Laat minimaal 1,5 cm
(3/4'') vrij onder en boven de behuizing van de micro-omvormer om een goede luchtstroom te waarborgen. Het rek
moet correct geaard zijn volgens de plaatselijke elektriciteitsvoorschriften.
LET OP: Til de micro-omvormer NOOIT op aan de AC-kabel.
Hierdoor kan de AC-kabel gedeeltelijk of geheel losgekoppeld
worden van het toestel, met als gevolg niet of slecht werken.

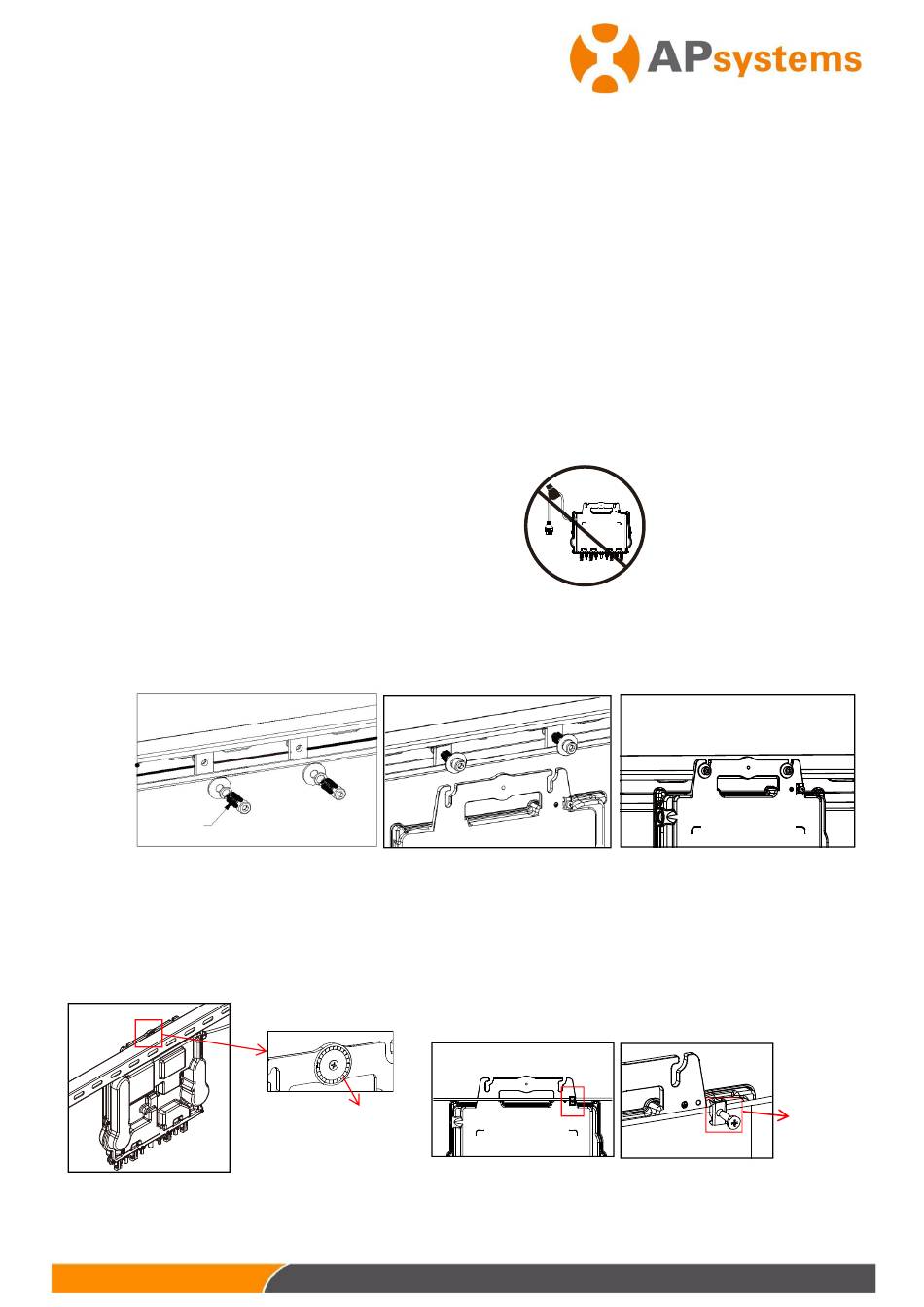

a. Markeer de plaats van de micro-omvormer op het rek ten opzichte van de lasdoos van het zonnepaneel of andere
belemmeringen.
b. Monteer op elk van deze plaatsen één micro-omvormer met de hardware die wordt aanbevolen door de
leverancier van het montagerek; zorg ervoor dat de aardingsring naar het rek gericht is.
M8
(Niet door APsystems aangeleverd)
Stap 4.
Het systeem aarden
Er zijn 2 manieren om micro-omvormers van de QT2D-serie te aarden.
1. Met behulp van de bevestigde aardingsring.
Nadat de micro-omvormers en het rek degelijk geïnstalleerd zijn, kan de aardingsring van de micro-omvormer
verbonden worden met het rek voor afdoende aarding.
2. Met behulp van koperdraad voor aarding.
Bevestig de koperdraad via de aardingsaansluiting.
aardingsring
Waarschuwing
handletsel
2
12-22-2022
Rev 1.1
Verkorte installatiehandleiding
aardingsaans
luiting
