APsystems QT2D Installatiehandleiding pagina 3

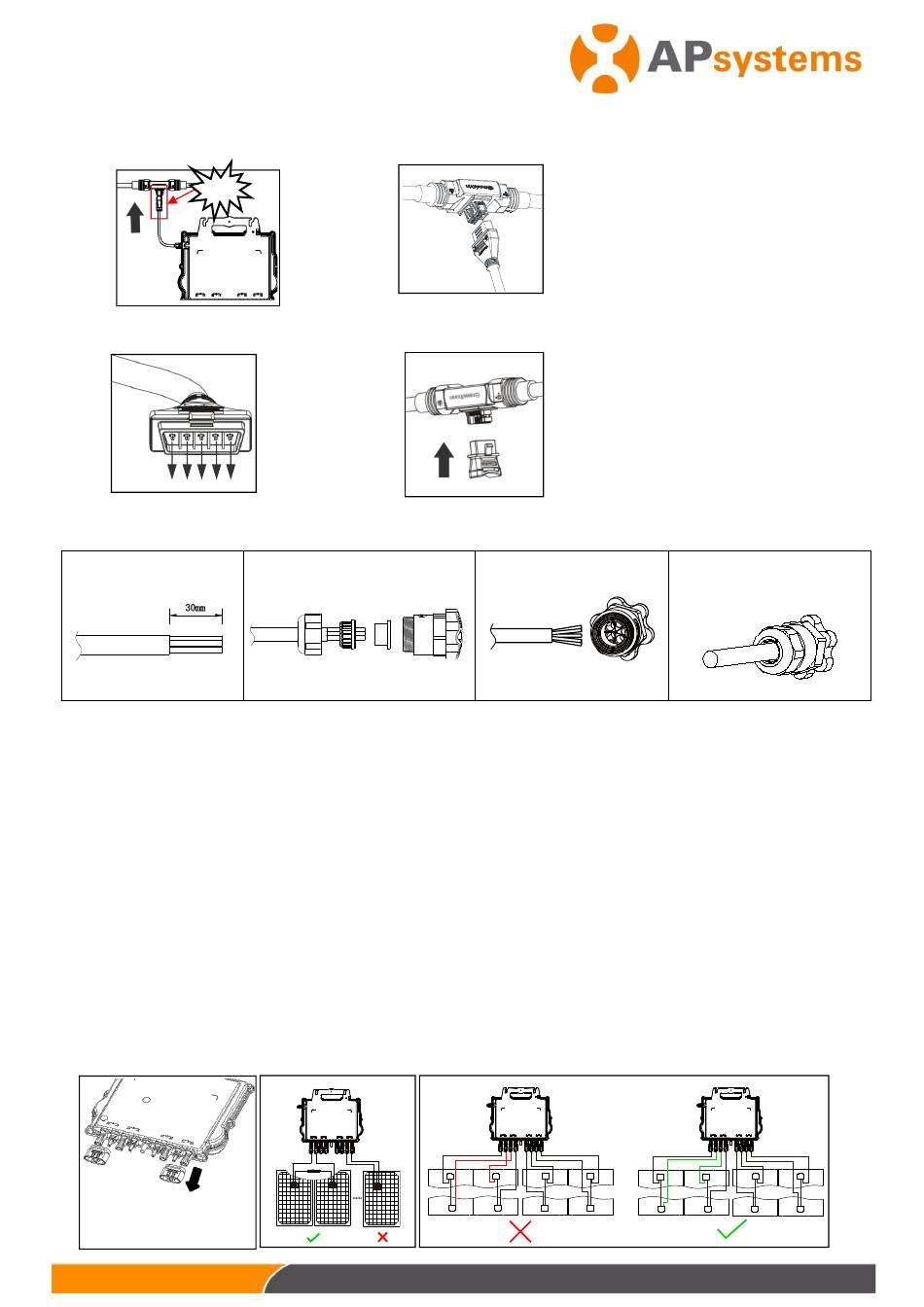

Stap 5.
De APsystems micro-omvormer op de AC-buskabel aansluiten
Steek de AC-connector van de micro-omvormer in de connector van de hoofdkabel. Let op de hoorbare klik, die
aangeeft dat de verbinding stevig vastzit.
Klik
LET OP: AC-connectorinterface van
links naar rechts.
PE N L3 L2 L1
Stap 6.
Een beschermdop op het uiteinde van de AC-buskabel installeren
A.
Strip de mantel van de
kabel.
Stap 7.
Plaats de zonnepanelen en sluit elke QT2D aan op de zonnepanelen
LET OP: Wanneer de DC-kabels worden aangesloten, moet de micro-omvormer onmiddellijk tien keer groen
knipperen. Dit gebeurt zodra de DC-kabels worden aangesloten en toont aan dat de micro-omvormer correct
functioneert. Deze hele controlefunctie start en eindigt binnen 10 seconden na het aansluiten van het toestel,
let dus goed op deze lampjes bij het aansluiten van de DC-kabels.
WAARSCHUWING! Controleer nauwkeurig of alle AC- en DC-bedrading correct is geïnstalleerd. Zorg ervoor dat
er geen AC- en/of DC-draden bekneld of beschadigd zijn. Controleer of alle lasdozen goed zijn gesloten.
WAARSCHUWING! Elk zonnepaneel moet zorgvuldig op hetzelfde kanaal worden aangesloten.
Splits positieve en negatieve kabels nooit in twee verschillende kanalen, de micro-omvormer raakt dan
beschadigd en de garantie vervalt daarmee.
LET OP:Elk kanaal verbindt 2 PV-modules in serie (voor PV-modules met Voc<60V). Het ingangskanaal werkt niet
als het wordt aangesloten op één enkele module (Voc<60V).
Het aantal PV-modules in het systeem dient dan ook een even getal te zijn. De neutrale draad is niet verplicht
om op het net te worden aangesloten. Compatibel met zowel Delta als Wye driefase-omgeving.
Attentie: Verwijder de DC
beschermkapjes voor
aansluiting naar de panelen
.
LET OP: Dek alle ongebruikte connectors af met de T-CONN-dop
voor buskabels om de ongebruikte connectors te beschermen.
B.
Steek het kabeluiteinde in de
verzegeling.
Moer/klauwzegel/lichaam/lichaa
C.
Insert vijf draden in het gat
van de kerndraden van het
lichaam
m
3
12-22-2022
Rev 1.1
D.
Draai de moer aan met
2.5±0.5N.m
zodat het
klikmechanisme werkt.
Verkorte installatiehandleiding
