7. Bouwpakket monteren
Soldeer de kabel op de bovenkant van de adapter print vast. Let op de
verschillende beleggingen voor PluX en MTC interfaces en de
verschillende inbouw mogelijkheden.
Het is aan te bevelen, kabels met verschillende kleurcodering volgens
NEM 658 of NEM 660 te gebruiken, om bij de aansluiting van de
adapter print verwisselingen te voorkomen.
Let op:
!
Verwisselingen van aansluitingen kunnen defecten aan de decoder
en / of aan het voertuig tot gevolg hebben. Let daarom bijzonder goed
op dat de aansluitingen correct met elkaar verbonden worden!

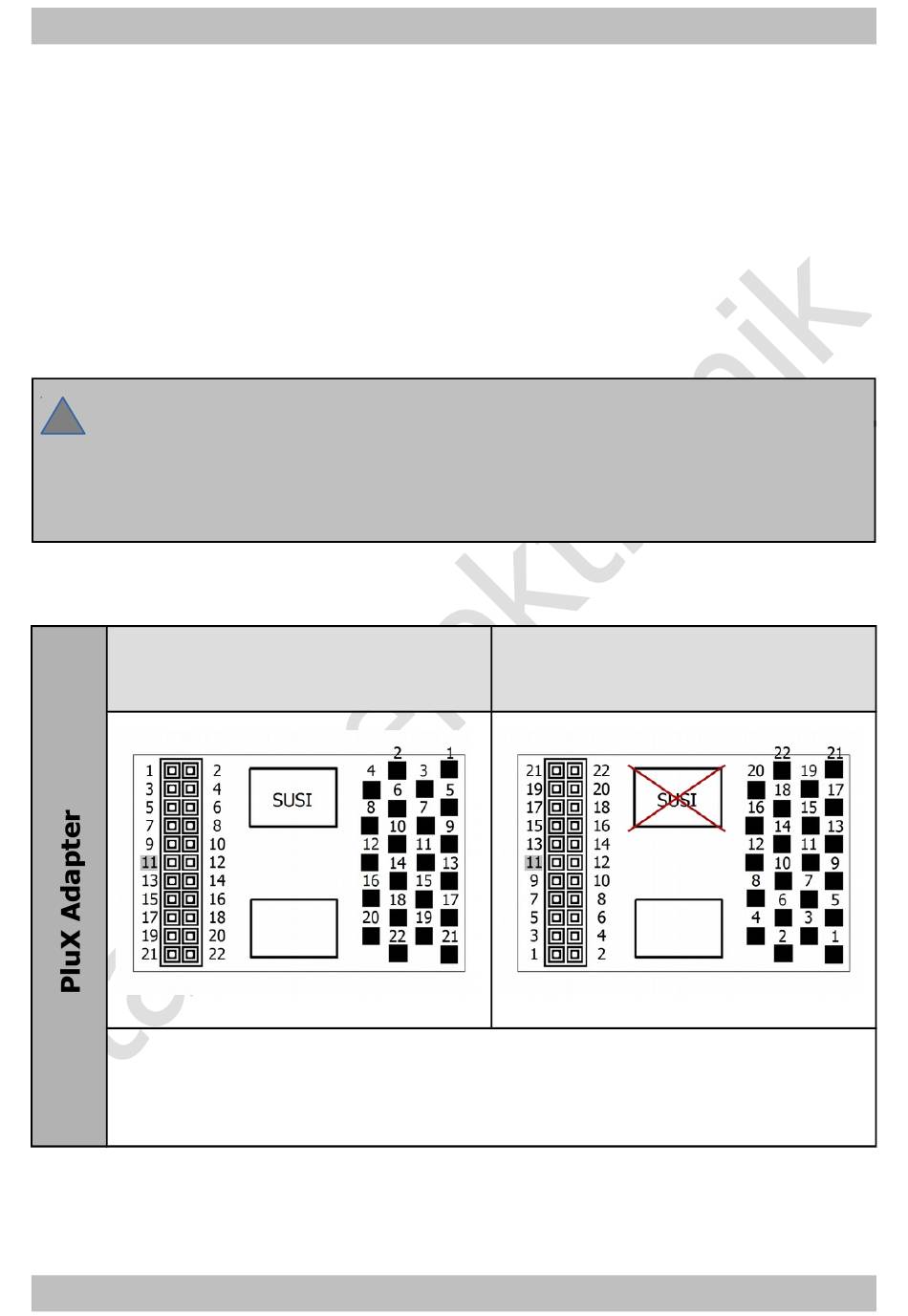

7.1. Belegging voor PluX adapter (NEM 658/RCN-122)
Inbouw mogelijkheid 1
Aan de bovenkant opsteken
Afbeelding: Bovenkant van de adapter print
Belegging voor het gebruik volgens PluX (NEM 658 / RCN-122)
11 = Index Pin
Pagina 12
Adapter voor PluX22-, 21MTC- en SUSI-Interface
Inbouw mogelijkheid 2
Aan de onderkant opsteken
