7.2. Belegging voor 21MTC adapter (NEM 660/RCN-121)
Om schade door een verkeerd gepoolde aansluiting van de decoders te
vermijden, moet de index pin (pin 11) aan de 22 polige stekker
verwijderen. U kunt de betreffende pin met een kleine tang uit de
stekker trekken.
Inbouw
mogelijkheid 1 (a en b)
Buslijst decoder boven

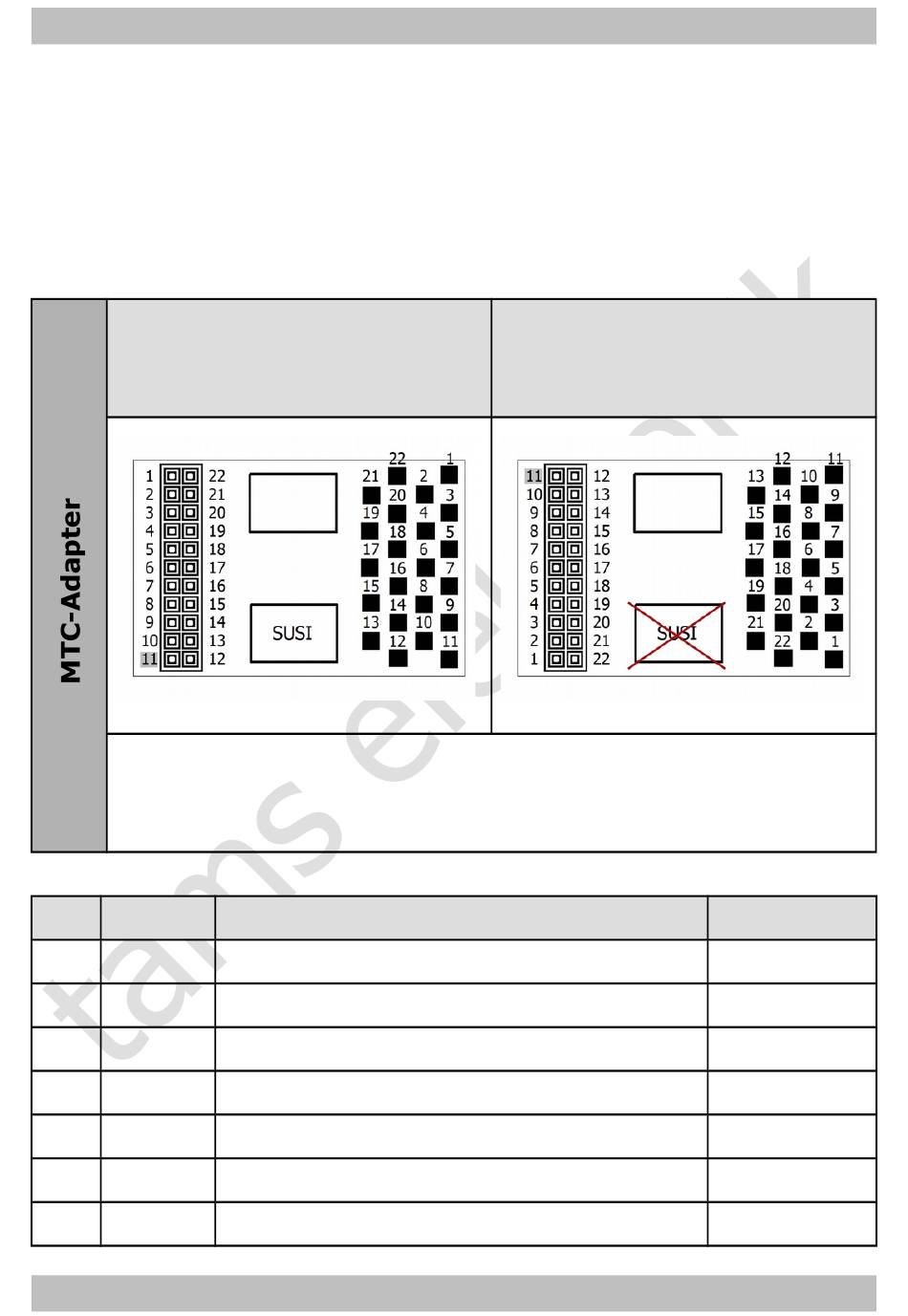

Afbeelding: Bovenkant van de adapter print
Belegging voor het gebruik volgens 21MTC (NEM 660/RCN-121)
11 = Index Pin
Pin Naam
1
Input1
2
Input2
3
AUX6
4
AUX4
5
ZBCLK
6
ZBDTA
7
F0r
Pagina 14
Adapter voor PluX22-, 21MTC- en SUSI-Interface
Beschrijving MTC adapter
Sensor ingang 1
Sensor ingang 2
Uitgang 6
Uitgang 4
Treinbus takt
Data treinbus (TxD, RxD)
Licht rijrichting achteruit
Inbouw
mogelijkheid 2 (a en b)
Buslijst Decoder onder
Draadkleur
geel
