INSTALLATIE GIDS
RedNet AM2-verbindingen en functies

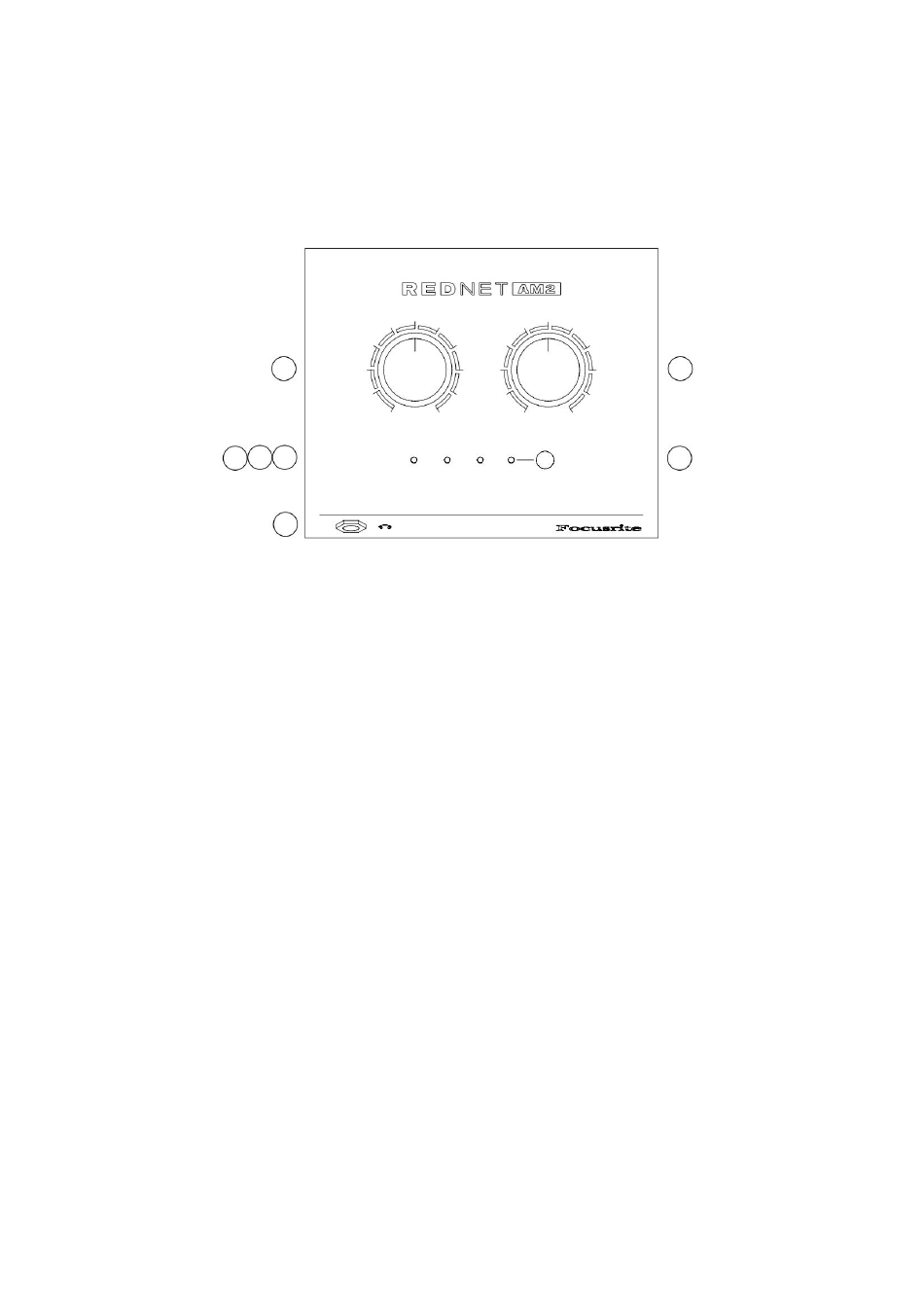

Bovenpaneel
1. Hoofdtelefoonniveaupot
Regelt het volumeniveau dat naar de stereohoofdtelefoonaansluiting wordt gestuurd.
2. Lijn uit niveau pot
Regelt het volumeniveau dat naar de Line Output XLR's wordt gestuurd.
3. Stroomindicator
Tweekleurige LED geeft aan welke stroombron wordt gebruikt:
• Groen: Power over Ethernet (PoE)
• Rood:
4. RedNet-netwerkstatusindicator
Driekleurige LED geeft de netwerkstatus aan:
• Rood (knipperend) – Apparaat probeert een netwerk te identificeren
• Rood/Groen (knipperend) – Apparaat probeert te vergrendelen op een geïdentificeerd netwerk
• Groen – Apparaat is vergrendeld op het netwerk en kan audio doorgeven
1
0
HOOFDTELEFOON
STROOMNET SIGNAAL
5
3 4
7
Externe DC-voeding
10
0
10
LIJN UIT
STOM
5
2
6
