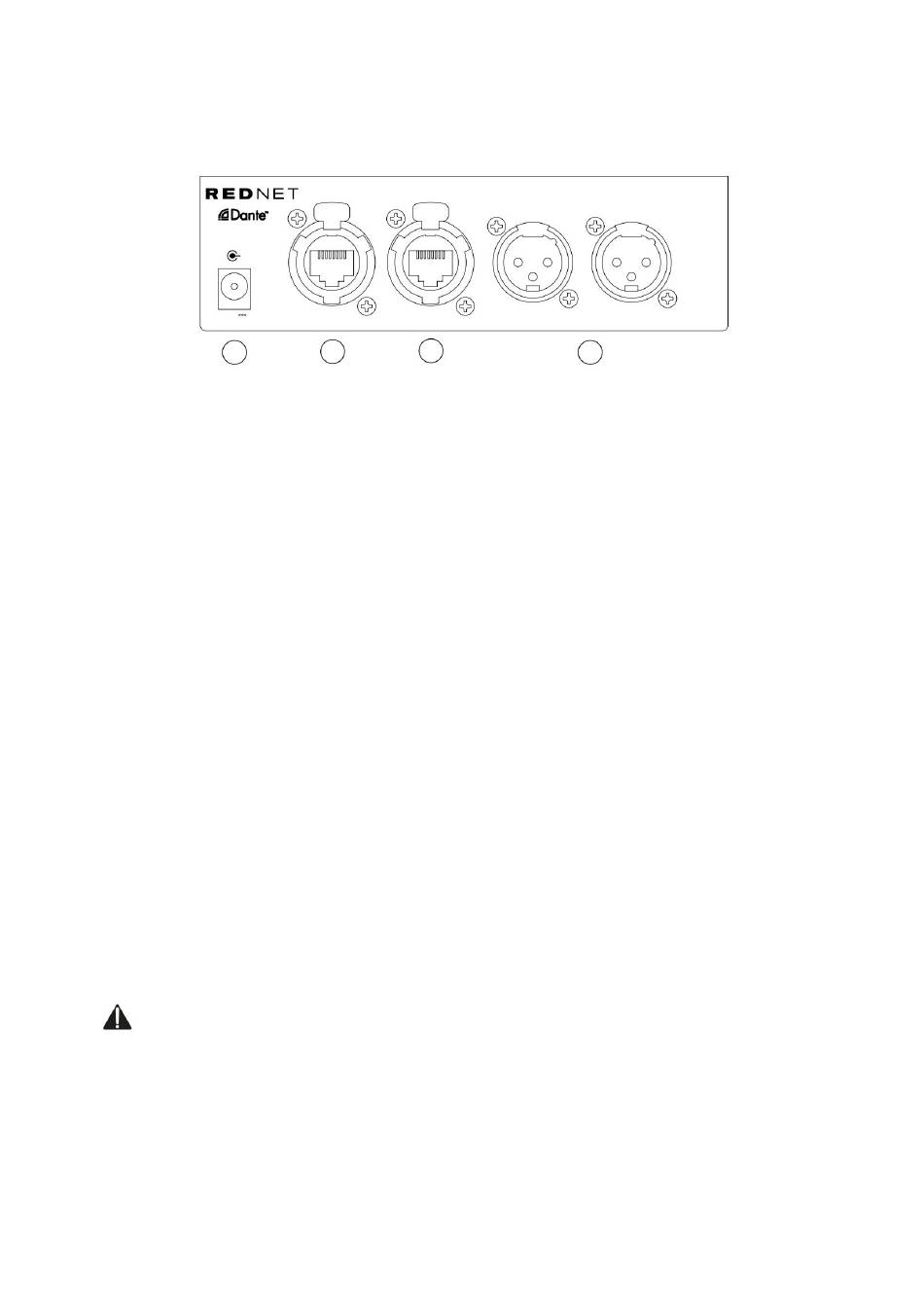

Achter paneel
1. Netwerkpoort 1 / Primaire voedingsingang*
RJ45 [etherCON] connector voor het Dante netwerk. Standaard Cat 5e- of Cat 6-netwerk gebruiken
kabels om RedNet AM2 aan te sluiten op een Ethernet-netwerkswitch.
Power over Ethernet (PoE) kan worden gebruikt om de RedNet AM2 van stroom te voorzien. Sluit een ethernetkabel met de
juiste voeding aan op netwerkpoort 1.
2. Netwerkpoort 2
Tweede RJ45 [etherCON] netwerkpoort die kan worden gebruikt om extra apparaten in serie te schakelen.
Deze poort accepteert geen PoE-invoer en geeft geen stroom door.
Deze poort kan niet worden gebruikt als secundaire aansluiting op redundante netwerken - netwerkpoorten 1 en 2 functioneren
altijd als een 2-poorts switch.
3. Secundaire stroominvoer*
DC-ingang voor gebruik waar Power-over-Ethernet (PoE) niet beschikbaar is. Kan worden gebruikt in combinatie met PoE.
Als beide voedingen beschikbaar zijn, is PoE de standaardvoeding.
4. Line-out XLR's
Twee gebalanceerde uitgangskanalen die bijvoorbeeld voor monitorluidsprekers kunnen worden gebruikt.
(Passieve luidsprekers hebben externe versterking nodig.)
*Om gezondheids- en veiligheidsredenen mag u RedNet AM2 niet inschakelen tijdens het monitoren via een hoofdtelefoon.
Raadpleeg de bijlage op pagina 12 voor connectorpin-outs.
NETWERK
DRUK I
-
+
PoE
I2V gelijkstroom IA
1
3
LIJN UIT
2
2 DRUK
2
4
7
l
