Montage
7.
Druk de spanschroef naar beneden en zet de bevestigingsbanden zodanig vast dat deze
niet kunnen verglijden.

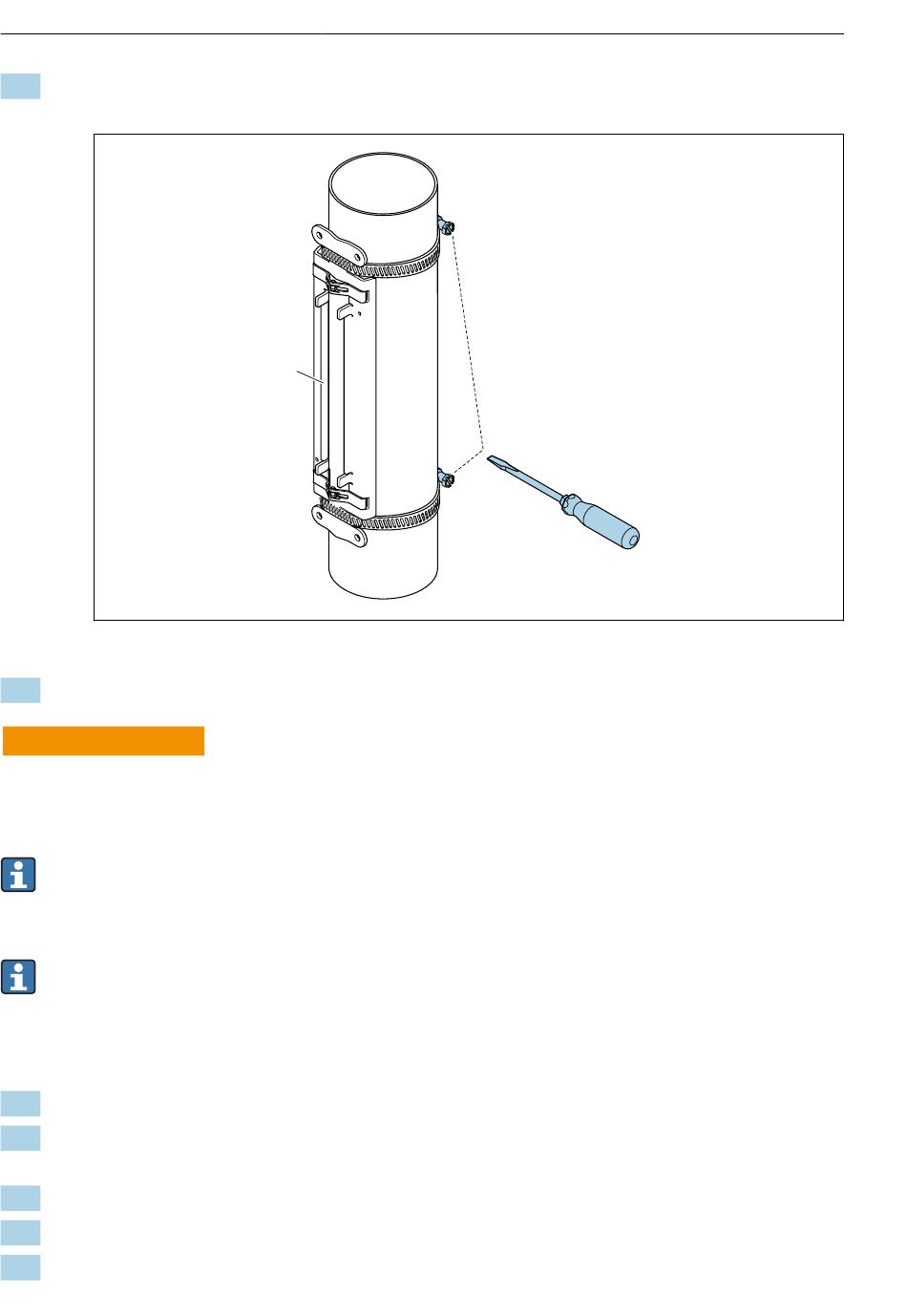

7
Zet de spanschroeven van de bevestigingsbanden vast
8.
Maak, indien nodig, de bevestigingsbanden korter en ontbraam de snijranden.
WAARSCHUWING
L
Gevaar voor lichamelijk letsel!
‣
Om scherpe randen te vermijden: ontbraam de snijranden na het inkorten van de
bevestigingsbanden. Draag een veiligheidsbril en veiligheidshandschoenen.
Het zichtbare meetbuisoppervlak moet schoon zijn (vrij van verf en/of roest) om een
goed akoestisch contact te waarborgen.
Sensorhouder met bevestigingsbanden (gemiddelde nominale diameters)
kan worden gebruikt voor
• Meetinstrumenten met meetbereik DN 50 tot 4000 (2 tot 160")
• Montage op leidingen DN > 600 (24")
Procedure:
1.
Plaats de montagebout over de bevestigingsband 1.
2.
Positioneer bevestigingsband 1 zo loodrecht mogelijk op de meetbuisas zonder deze te
verdraaien.
3.
Geleid het uiteinde van bevestigingsband 1 door de bevestigingsbandvergrendeling.
4.
Zet de bevestigingsband 1 handmatig zo vast mogelijk.
5.
Plaats bevestigingsband 1 in de gewenste positie.
18
Proline Prosonic Flow W
A0043372
