INSTALLATIE GIDS
RedNet D16R MkII-verbindingen en functies

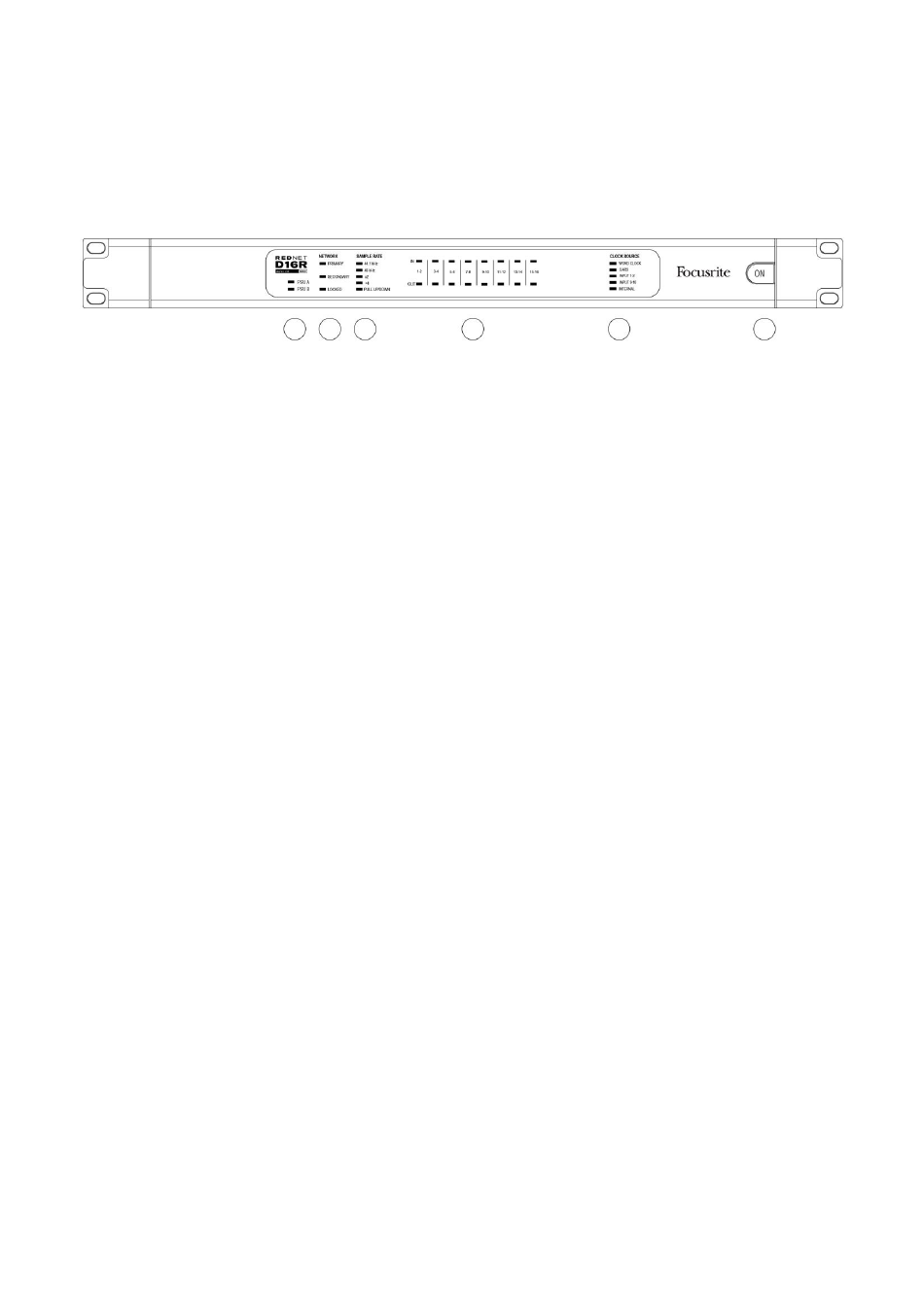

Voorpaneel
1 wisselstroomschakelaar
2 Stroomindicator(en)
• PSU A – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn. •
PSU B – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
Als beide voedingen werken en AC-ingangen hebben, is PSU A de standaardvoeding.
3 RedNet-netwerkstatusindicatoren:
• PRIMAIRE – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk. Ook
licht op om netwerkactiviteit aan te geven bij gebruik in geschakelde modus.
• SECUNDAIR – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk.
Wordt niet gebruikt in de geschakelde modus.
• VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of
wanneer de RedNet D16R MkII-eenheid Network Master is (of er is een synchronisatie met een externe klok).
4 RedNet Sample Rate-indicatoren
Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1 of 48) en
samplefrequentie PULL UP/DOWN. Deze indicatoren lichten afzonderlijk of in combinatie op om de gebruikte
samplefrequentie aan te geven. Voor een 96kHz Pull Up/Down-instelling zullen bijvoorbeeld de 48kHz, x2 en Pull
Up/Down-indicatoren oplichten.
5 signaalaanwezigheids-LED's
LED's geven aan of er een ingangs- of een uitgangssignaal aanwezig is voor elk oneven/even kanaalpaar.
Verlicht bij -126 dBFS.
6 Klokbron
Vijf oranje indicatoren: Word Clock, DARS, Input 1-2, Input 9-10 en Intern.
klokreferentie die wordt gebruikt.
Wanneer een inkomende klokbron ongeldig is, knippert de indicator 'Vergrendeld' om aan te geven dat het
apparaat zijn interne klok weer gaat gebruiken.
2
3
4
5
5
6
Wat brandt, identificeert de
