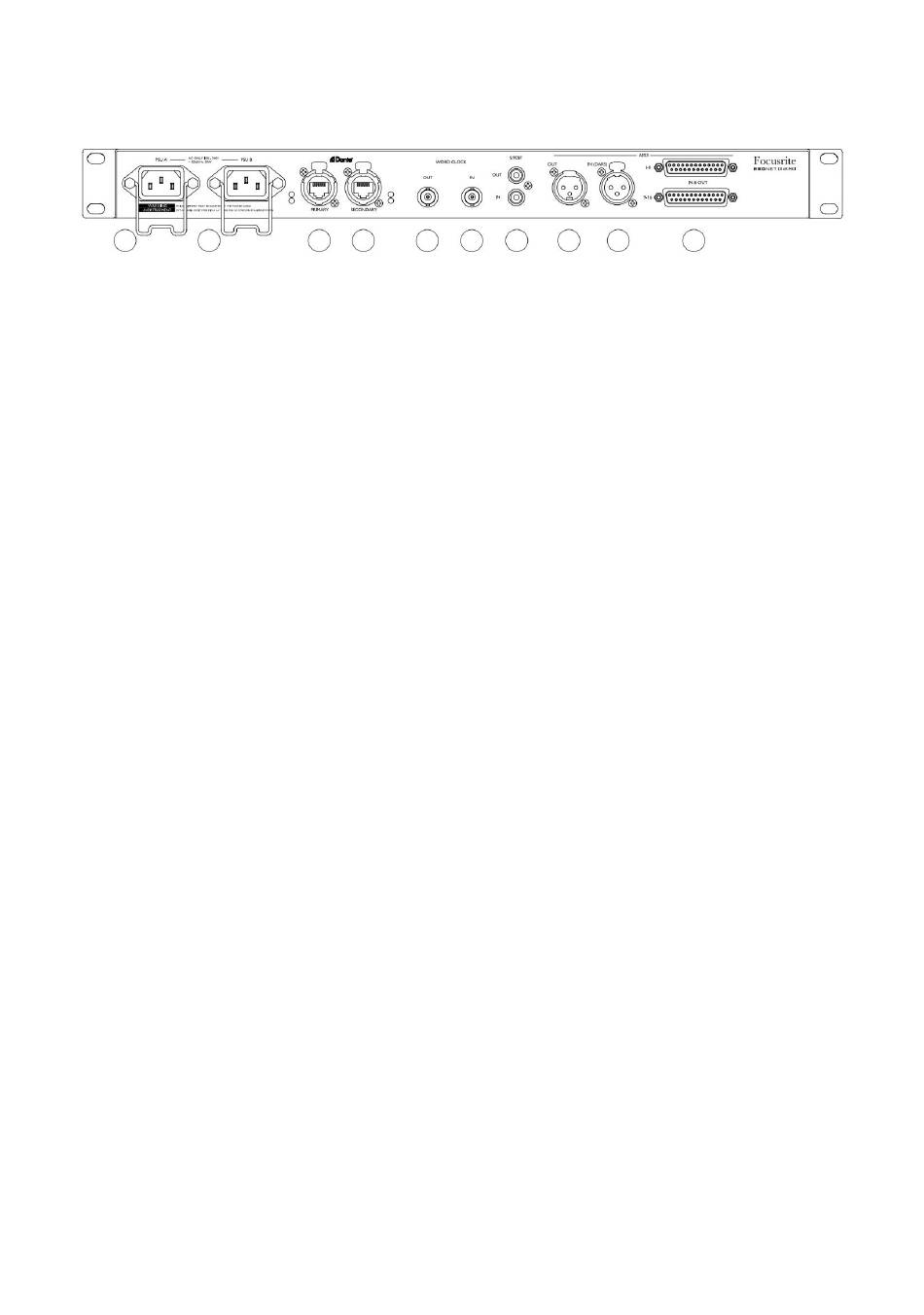

Achter paneel
1
1 IEC-netingang A
Standaard IEC-contactdoos voor aansluiting op het lichtnet. RedNet D16R MkII's zijn voorzien van 'universele'
PSU's, waardoor ze kunnen werken op elke voedingsspanning tussen 100 V en 240 V.
2 IEC-netingang B
Ingangsconnector voor back-up netvoedingsbron. Voeding B blijft stand-by, maar zal het naadloos overnemen
als PSU A een storing krijgt of zijn netvoeding verliest.
Indien een ononderbroken voeding (UPS) aanwezig is, is het aan te raden deze toe te passen op ingang B.
3 Primaire netwerkpoort
RJ45 etherCON connector voor het Dante netwerk. Gebruik standaard Cat 5e of Cat 6 netwerkkabels om
RedNet D16R MkII aan te sluiten op de Ethernet-netwerkswitch. Naast elke netwerkaansluiting bevinden zich
LED's die oplichten om een geldige netwerkverbinding plus netwerkactiviteit aan te geven.
4 Secundaire netwerkpoort
Secundaire Dante-netwerkverbinding waarbij twee onafhankelijke Ethernet-verbindingen worden gebruikt
(redundante modus) of een extra poort op een geïntegreerde netwerkswitch op het primaire netwerk
(geschakelde modus).
5 woorden klok uit
BNC-connector levert een uitvoer van de gekozen systeemklokreferentie - kan worden geschakeld tussen
basissnelheid of netwerksnelheid.
6 Woordklok In
Maakt synchronisatie van het Dante-netwerk met wordclock mogelijk.
7 S/PDIF:
• OUT – Levert elk aangrenzend oneven-even signaalpaar (bijv. 3-4, 11-12). Software selecteerbaar.
• IN – Kan worden gebruikt als alternatieve ingang voor audiokanalen 3–4. Software selecteerbaar.
2
3
4
7
8
5
6
6
9
10
