Bosch Olio Condens 7000F Installatiehandleiding
Condensatieketel voor stookolie
Gerelateerde Handleidingen voor Bosch Olio Condens 7000F
Samenvatting van Inhoud voor Bosch Olio Condens 7000F

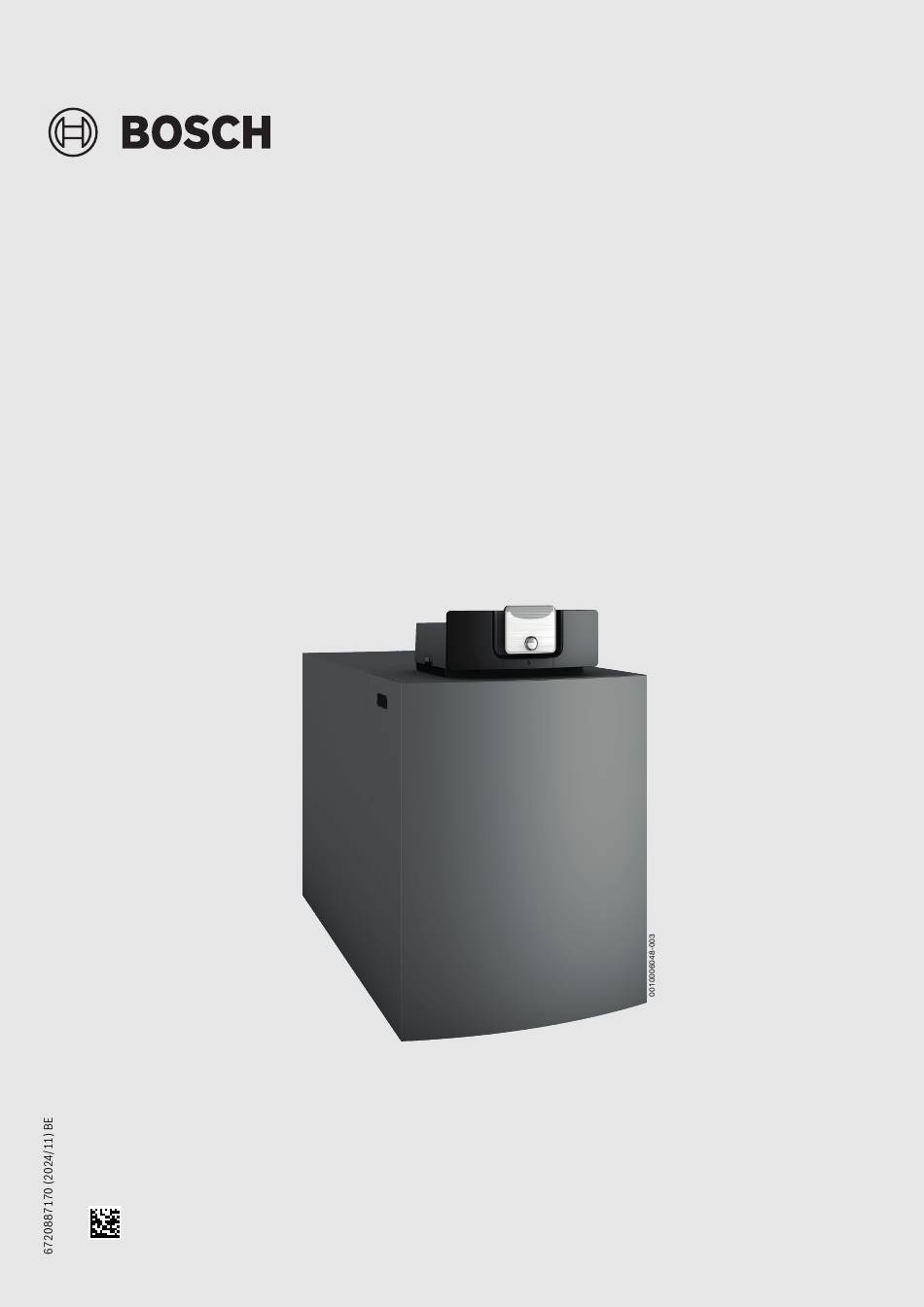

- Pagina 1 Installatiehandleiding voor de vakman Condensatieketel voor stookolie Olio Condens 7000F OC7000F 18 | OC7000F 22 | OC7000F 30| OC7000F 35 | OC7000F 49...
- Pagina 2 18 Gebruiker/eigenaar informeren en technische documentatie overhandigen ......32 Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 3 < 100 °C en > 100°C ..51 29.7 Maatregelen voor waterbehandeling....52 Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 4 ▶ Licht ontvlambare materialen (papier, gordijnen, kleding, verdun- acht. ning, verf enz.) niet opslaan of gebruiken in de nabijheid van de cv- ketel. ▶ Neem de nationale en regionale voorschriften, technische regels en richtlijnen in acht. ▶ Documenteer uitgevoerde werkzaamheden. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 5 Installatie, inbedrijfstelling en onderhoud mogen alleen door een erkend installateur worden uitgevoerd. De volledige tekst van de conformiteitsverklaring is opgenomen in de in- stallatiehandleiding en is via internet beschikbaar: www.bosch-home- ▶ Overstortventielen nooit afsluiten. comfort.be. ▶ Bij open bedrijf: waarborg, dat de opstellingsruimte aan de ventila- tie-eisen voldoet.
- Pagina 6 Keuzetoets via een bedieningseenheid CW 400/CW 800 of de afzonderlijk leverba- [10] Schoorsteenveger-, reset- en noodbedrijftoets re CR 100 en CR 10 beschikbaar. [11] Status-LED [12] Aansluiting voor Service-Key [13] Aansluiting voor communicatiemodule (toebehoren) Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 7 VSL Aanvoer veiligheidsleiding (aansluiting voor een veiligheidsven- tiel, manometer of ontluchter op de montageplaats) Ketelgrootte [kW] Totale ketellengte (L) 1048 1164 Ketelbloklengte (L Vuurhaardlengte (L Vuurhaarddiameter Diepte brander Afstand voeten (F Gewicht netto Tabel 3 Afmetingen Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 8 De verbrandingslucht moet vrij van halogeenkoolwaterstofverbindingen zijn. ▶ Potentiële bron van halogeenkoolwaterstofverbindingen opsporen en afdich- ten. Als de bron van de halogeenkoolwaterstofverbindingen niet gesloten kan worden: ▶ Breng verbrandingslucht aan uit bereiken die niet verontreinigd zijn met halo- geenkoolwaterstofverbindingen. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 9 ▶ De reiniging en het onderhoud dienen eenmaal per jaar te worden uitgevoerd. – Controleer daarbij of de totale installatie inclusief de condensafvoer goed functioneert. – Vastgestelde gebreken direct verhelpen. Tabel 6 Gebruiksvoorwaarden voor brandstoffen Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 10 Beveiliging 10 A Frequentie 47,5 – 52,5 Hz Sinusvormig spanningsverloop Beschermingsklasse IPX0D (IP40; aanrakingsbeveiliging tegen het binnendringen van vreemde voorwerpen > 1 mm Ø, geen bescherming tegen water) Tabel 8 Stroomvoorziening Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 11 2 openingen) boven 50 kW Tabel 10 Luchttoevoer (open bedrijf) Meer informatie en gegevens over de luchttoevoer en het rookgasafvoer- traject vindt u in de technische documentatie “Aanwijzingen voor de rookgasafvoer ...”. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 12 Om de geluidsontwikkeling bij open werking te minimaliseren: Ketelvermogen 18, 22,30 35, 49 ▶ Toevoerslang van brander losmaken. Restopvoerhoogte ▶ Monteer de verbrandingslucht-rookgasaansluiting conform het in- Maximaal toegestane aanzuigweer- stallatievoorschrift van het rookgassysteem. stand aan luchtaanzuigaansluiting Tabel 12 Ontwerptypen voor C Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 13 ▶ De CO-concentratie in de rookgassen moet voldoen aan de installa- ▶ Open rookgasaansluitingen met kunststof folie afdekken. tievoorschriften van het land, waarin de cv-ketel is geïnstalleerd. ▶ Specificaties van de fabrikant van het rookgasafvoersysteem aan- houden. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 14 ▶ Trek de netstekker, de communicatie- en de sensorkabel van de SAFe los. Bij gesloten systeem ook de verbrandingsluchtslang de- monteren ( documentatie van de brander). ▶ Open de branderdeur, draai daarvoor de 2 zeskantschroeven aan de zijkant los. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 15 Om te zorgen dat de vuurhaarddeur dicht afsluit: ▶ Zeskantschroeven gelijkmatig aantrekken (ca. 10 Nm). ▶ Netvoedings-, sensor- en communicatiekabel op SAFe aansluiten. Monteer bij een gesloten werking bovendien ook de slang voor de verbrandingslucht. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 16 Afb. 15 Ketel horizontaal uitlijnen 6 720 804 973-31.1T Afb. 13 Stelvoetjes aan de sokkel monteren (hoogte 140 mm) ▶ Ketel met behulp van een transportmiddel kantelen ( afb. 14, pagina 14). ▶ Hoekprofiel afschroeven. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 17 ▶ Rookgasafvoerbuis onder minimaal 3° afschot naar de ketel installe- ren. Cascaderookgasafvoeren De warmteproducent is niet geschikt voor gebruik in een cascadeconfi- guratie. De ketel kan niet op een rookgasverzamelbuis (d.w.z. meer dan 1 ketel op een rookgasverzamelbuis) worden aangesloten. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 18 Bindende informatie over de nood- zaak van neutralisatiesystemen kunt u van de plaatselijke autoriteiten krijgen. 0010022490-001 Afb. 19 Sifon, versie 2 Schroefverbinding, condensafvoer (cv-ketel) Sifon, versie 2 Ontluchtingsslang Compensatiereservoir Vuilopvangreservoir Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 19 ▶ Monteer het overgangsstuk op de afvoer van 90° met een ingelegde vlakke dichting. ▶ Monteer de kap op de aansluiting RS met een geplaatste vlakke dich- ting wanneer er geen warmwaterboiler is aangesloten. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 20 Aftap (aansluiting voor vul- en aftapkraan of expansievat) O-ring Reduceernippel 1x½ Vul- en aftapkraan met reduceernippel (optionele toebehoren), alternatief: vul- en aftapkraan ½ ▶ Monteer de vul- en aftapkraan met dichting op de aansluiting EL. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 21 ▶ Vul de cv-installatie langzaam. Respecteer hierbij de drukweergave (manometer). 0010021057-001 Afb. 28 Warmtewisselaar ontluchten Ontluchtingsventiel (vierkante spindel 5 mm) op warmtewisse- laar (condensatiewarmtewisselaar) ▶ Met behulp van een steeksleutel de warmtewisselaar via het ontluch- tingsventiel [1] ontluchten. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 22 ▶ Bij het maken van de elektrische aansluitingen: houd de aansluit- schema's van de afzonderlijke apparaten en componenten aan. ▶ Bij onderhoud: markeer alle aansluitleidingen voordat deze worden losgemaakt. 2. 2. 2. 0010004480-001 Afb. 29 Bedieningseenheid naar boven geklapt Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 23 6 720 645 409-08.1O Afb. 34 Behuizing openen 0010057643-001 Afb. 31 Open de achterste kap ▶ Voer de elektrische leidingen door de kabeldoorvoer in de achter- wand. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 24 ▶ Afdekkap van de regelaar met 2 schroeven borgen in omgekeerde volgorde van de demontage ( hoofdstuk 15.8.1, pagina 22). 0010004529-002 Afb. 37 Insteken functiemodule 0010005753-001 Afb. 39 Afdekkap monteren Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 25 ▶ Toestellen die onder water hebben gestaan, door een gekwalificeer- de servicetechnicus laten controleren (bijvoorbeeld regelaars). ▶ Indien nodig, de beschadigde onderdelen van de apparaten die on- der water stonden door een erkend installateur laten vervangen. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 26 ▶ Monteer de slang voor de verbrandingslucht van de brander. ▶ Netstekker op de digitale branderautomaat aansluiten. 16.3 CV-installatie gebruiksklaar maken ▶ Open de brandstoftoevoer bij de hoofdkraan. ▶ Schakel de verwarmingsnoodschakelaar (indien voorhanden) en/of de betreffende zekering in. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 27 De hoogte van de balk stelt grofweg de gewenste kamertemperatuur in de verschillen- de tijdsperioden voor. De tijdmarkering toont in het tijdprogramma in stappen van 15 minuten (= indeling van de tijdschaal) de actuele tijd. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 28 ▶ Verw kiezen en bevestigen. Een communicatiemodule is in het systeem ▶ Aan of Uit kiezen en bevestigen. aanwezig en een verbinding met de Bosch/ Junkers-server is actief. Toetsblokkering is actief (auto-toets en keuze- knop ingedrukt houden, om de toetsblokke- ring in of uit te schakelen).
- Pagina 29 technische documentatie van de bedieningseenheid. 16.4.9 Warmwaterbereiding in- en uitschakelen ▶ Hoofdmenu openen. ▶ Menu Warmteproducent kiezen en bevestigen. ▶ Warm water kiezen en bevestigen. 0010005622-002 Afb. 54 Maximale warmwatertemperatuur instellen Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 30 Daarna gaat de installatie weer terug naar de eerder actieve bedrijfsmo- ▶ Servicemenu openen. dus. ▶ Menu Instellingen verwarming kiezen en bevestigen. ▶ cv-circuit 1...8 kiezen en bevestigen. ▶ Vorstbev. kiezen en bevestigen. 0010005626-001 Afb. 56 Schoorsteenvegerbedrijf actief Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 31 ▶ Ga voor de verdere inbedrijfname te werk conform de procedure voor de branderinbedrijfname. ▶ Respecteer de documentatie van de brander. ▶ Indien aanwezig, inbedrijfstellingsprotocol in de technische docu- mentatie van de brander invullen. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 32 • Laadpomp uitleggen. Basisinstelling is Laadpomp. ▶ Nooit uzelf in levensgevaar brengen. De eigen veiligheid gaat vóór alles. ▶ Brandstofafsluitkraan sluiten. ▶ Schakel de cv-installatie via de verwarmingsnoodschakelaar of via de betreffende zekering stroomloos. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 33 1) De maximale waarde van de aanvoertemperatuur is afhankelijk van de ketel. Eventueel wordt de ingestelde waarde door de ketelbesturing gecorrigeerd. Basisinstelling is 5 °C. Tabel 17 Menu Toestelinstelling Tabel 18 Menu cv-circuit 1...8 Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 34 Tabel 20 Menu Systeeminformatie > Toestel ▶ Kies, welke instellingen moeten worden teruggezet (bijvoorbeeld Klokprogramma cv-circuit of Basisinstelling) en bevestig dit. ▶ Kies Ja om het resetten uit te voeren en bevestig dit. De geselecteerde waarden zijn gereset. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 35 6 720 804 973-52.1T Afb. 61 Borstel de rookgaskanalen door Wanneer de vuurhaarddeur naar de linkse bevestiging is omgebouwd: ▶ Naast de netstekker ook de communicatie- en sensorkabel van de di- gitale branderautomaat lostrekken. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 36 ▶ Gebruik voor de natte reiniging van het ketelblok een reinigingsmid- del dat is aangepast aan de graad van vervuiling (korstvorming of roetvorming). ▶ Ga in dezelfde volgorde tewerk als voor de reiniging met de borstel ( hoofdstuk 22.1, blz. 35). Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 37 ▶ Afdichting van het reinigingsdeksel controleren en beschadigde of uitgeharde afdichtingen vervangen. Voor een extra natte reiniging: ▶ Ga te werk zoals beschreven bij de reiniging met de reinigingsbor- stels. 6 720 809 071-57.1T Afb. 66 Warmtewisselaarsysteem Snelsluitingen reinigingsdeksel Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 38 ▶ Draag bij de reiniging altijd geschikte kleding en een veiligheidsbril en veiligheidshandschoenen. 24.1 Neutralisatie-eenheid reinigen Voer het onderhoud aan de neutralisatie-inrichting uit, conform de sepa- 0010009964-001 rate handleiding. Afb. 70 Gevaar door ontsnappend rookgas Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 39 0010006051-003 Afb. 73 Condensopvang reinigen; afgebeeld met sifon versie 2 Schroefverbinding, aansluitstutten van de condensopvang Sifon 0010022490-001 Afb. 72 Sifon, versie 2 Schroefverbinding, condensafvoer (cv-ketel) Sifon, versie 2 Ontluchtingsslang Compensatiereservoir Vuilopvangreservoir Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 40 ▶ Vul water bij via de vul- en aftapkraan. De storingen worden met storingscode, subcode en een korte be- ▶ Cv-installatie ontluchten. schrijving, in welk deel van de installatie de storing aanwezig is, ge- ▶ Controleer de bedrijfsdruk opnieuw. toond. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 41 ▶ Sluit alle kranen en tap eventueel de ketel af voordat werkzaamheden aan watertransporterende onderdelen worden uitgevoerd. OPMERKING Materiële schade door ontsnappend water! Ontsnappend water kan de regelaar MX25 beschadigen. ▶ Regelaar MX25 afdekken voordat werkzaamheden aan watervoeren- de onderdelen worden uitgevoerd. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 42 De ketel is stand-by, De actuele warmtebehoefte – – warmtevraag is aanwezig van de installatie is minder, maar er wordt echter te dan de minimale modulatieg- veel energie geleverd. raad van de brander ter be- schikking stelt. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 43 De ingestelde onderhoudsdatum werd be- ▶ Onderhoud uitvoeren. reikt. 1) Servicecode SC (wordt op het display van de bedieningseenheid weergegeven) 2) Storingscode FC (wordt op het display van de bedieningseenheid weergegeven) Tabel 26 Servicemeldingen Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 44 523 Onderbreking toestel- aan- Op de aanvoertemperatuursensor is ▶ Controleer de sensorkabels en de stekkerverbindingen. voertemperatuursensor een te lage temperatuur (≤ –5 °C) Vervangen indien nodig. gemeten. ▶ Retourtemperatuursensor vervangen. ▶ Vervang de branderautomaat. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 45 670 Doven van de vlam binnen de Het vlamsignaal ging binnen de vei- veiligheidstijd ligheidstijd uit. Storing V – 6L – 672. 671 Doven vlam binnen naontste- Het vlamsignaal ging binnen de na- kingstijd ontstekingstijd uit. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 46 ▶ Controleer de inspuiters, vervang desnoods. ▶ Controleer de olieafsluitklep van de olievoorverwarmer optisch, vervang desnoods. ▶ Controleer het mengsysteem, reinig desnoods. ▶ Controleer het magneetventiel, vervang desnoods. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 47 ▶ Weerstandswaarden met de sensorcurve vergelijken. Breuk of kortsluiting sensorkabel. ▶ Controleer de werking van de boilerlaadpomp bijvoor- Temperatuursensor is defect. beeld met een functietest. Boilerlaadpomp verkeerd aangeslo- ten of defect. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 48 ▶ Druk de resettoets op branderautomaat in, ▶ Wanneer een interne storing vaker optreedt, neem dan contact op met een Bosch-servicecentrum en geef de foutcode door. Wanneer vaker een interne storing zich voordoet: ▶ Neem contact op met een Bosch-service-center.
- Pagina 49 De kwaliteit van het water speelt een belangrijke rol voor het verhogen van het rendement, de werkingszekerheid, de levensduur en de functio- naliteit van een cv-installatie. Daarom adviseren wij in het algemeen ge- bruik te maken van behandeld water (hoofdstuk 29.7). Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 50 -concentratie in [mol/ Hardheidsgraad in [°fH] × 0.1 = Ca (HCO -concentratie in [mol/m Hardheidsgraad in [°e] × 0.142 = Ca (HCO -concentratie in [mol/m Hardheidsgraad in [gpg] × 0.171 = Ca (HCO -concentratie in [mol/ Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 51 . Bij 39 °f totale hardheid is de maximale hoeveelheid vul- en bijvulwater ca. 1,8 m Resultaat: de installatie kan worden gevuld met onbehandeld water. Bij hardheden < 9 °f moet een berekening worden uitgevoerd ( hoofdstuk 29.6.1, pagina 50). Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 52 De algemene neiging tot cor- rosie of de corrosiesnelheid is zo tot een minimum gereduceerd. De demineralisatie is voor alle cv-installaties voor waterbehandeling ge- schikt. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 53 Voorbeeld: beveiligingsgrens (STB) = 100 °C, maximaal toegestane aanvoertemperatuur = 100 – 18 = 82 °C. De beveiligingsgrens moet overeenstemmen met de specifieke nationale vereisten. Tabel 29 Technische gegevens van de ketel met ingebouwde stookoliebrander Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 54 6,3 A niet overschrijdt. [13] PW2 – Circulatiepomp (warm water) [14] PC0 – Cv-pomp/transferpomp [15] A0 – Storingsmelding 230 V AC, maximaal 3 A [16] SAFe BUS – Verbinding met de branderautomaat [17] I2 – Warmtevraag (extern) Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 55 Weerstandswaarden voor warmwatertemperatuursensor Weerstand [ ] Temperatuur [ °C] 35975 28516 22763 18279 14772 11981 9786 8047 6653 5523 4608 3856 3243 2744 2332 1990 1704 1464 1262 1093 Tabel 31 Weerstandswaarden voor warmwatertemperatuursensor Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 56 4. Controleer of er vuil zit op de vuurhaard en verwarmingsoppervlakken, neem daarvoor de installatie buiten bedrijf. 5. Condensatiewarmtewisselaarsysteem controleren op: • Vervuiling • Beschadiging of uitharden van de dichtingen 6. Brander controleren ( documenten bij regelaar). Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 57 25 7. CV-installatie in bedrijf stellen. 8. Eindcontrole van de onderhoudswerkzaamheden uitvoeren. 9. Controleer de werking en veiligheid tijdens bedrijf. Vakkundig onderhoud bevestigen Bedrijfsstempel/ Bedrijfsstempel/ Bedrijfsstempel/ handtekening handtekening handtekening Tabel 35 Onderhoudsprotocol Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 58 Wanneer de hoeveelheid vul- en bijvulwater de gespecificeerde water- hoeveelheid V overschrijdt, kan schade aan de warmteproducent ontstaan. Na het bereiken van de waterhoeveelheid V mag alleen be- handeld water worden bijgevuld of de warmteproducenten moet wor- den ontkalkt. Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 59 Bosch. In bepaalde gevallen, maar alleen indien een passende gegevens- de plaatselijke autoriteiten, uw afvalverwerkingsbedrijf of de verkoper beveiliging is gewaarborgd, kunnen persoonsgegevens worden overge- bij wie u het product hebt gekocht.
- Pagina 60 Bijlage 30.9 Conformiteitsverklaring Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 61 Bijlage Olio Condens 7000F – 6720887170 (2024/11)
- Pagina 62 Bijlage Olio Condens 7000F – 6720887170 (2024/11)
