Nice TT2L Handleiding
Inhoudsopgave
Aanbevelingen
• In verband met de veiligheid voor de personen is het van
belang deze aanwijzingen in acht te nemen en ze te bewa-
ren om ze in de toekomst te kunnen gebruiken.
• Deze handleiding bevat belangrijke voorschriften voor de vei-
ligheid van de installatie, een niet correct uitgevoerd installa-
tie kan zeer gevaarlijke situaties ten gevolge hebben.
• Het slechts gedeeltelijk lezen van deze aanwijzingen zal de
gebruiker de mogelijkheid onthouden zoveel mogelijk de
kenmerken van dit product te benutten.
1) Beschrijving van het product
Met de besturingseenheden TT2L en TT2D kunt u op netstroom
werkende elektrische apparaten aan- en uitzetten; zij verschillen
voornamelijk in een verschillende uitgangsconfiguratie van elkaar. De
besturingseenheid TT2L (afbeelding 3a) is geschikt om rechtstreeks
het apparaat te bedienen, terwijl de besturingseenheid TT2D (afbeel-
ding 3b) in de uitgang over een schakelaar zonder potentiaal en
meer geschikt is om apparaten te bedienen die reeds andere bedie-
ningscircuits hebben.
In de besturingseenheden is een radio-ontvanger ingebouwd, die
werkt op een frequentie van 433,92 MHz met rollingcode-technolo-
gie, zodat er een hoog veiligheidsniveau kan worden gegarandeerd.

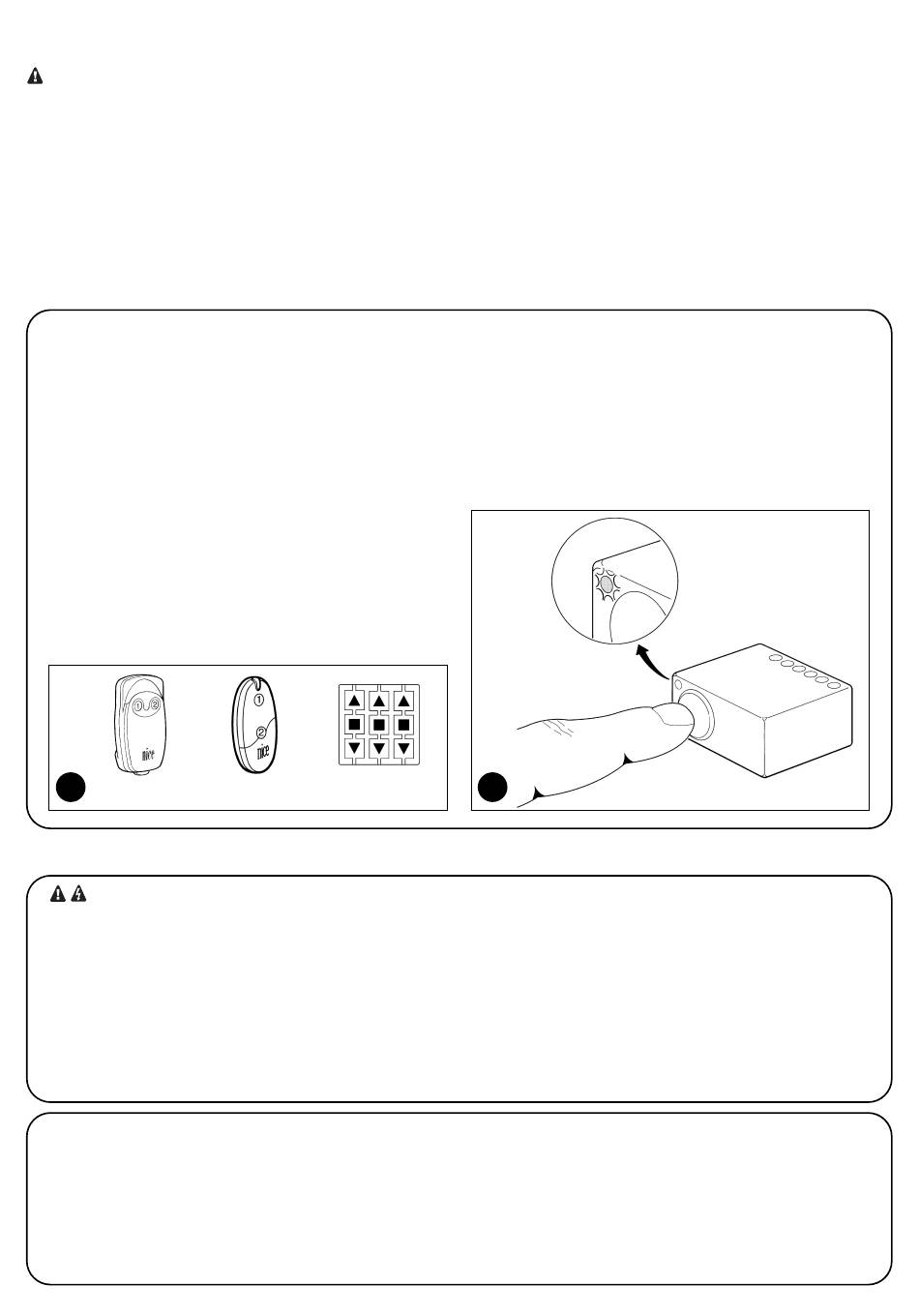

In elke het geheugen van elke besturingseenheid kunnen er tot 30
zenders uit de serie FLO2R, VERY VR en NICEWAY (afbeelding 1)
worden opgeslagen. In elke zender worden 2 toetsen gebruikt: één
voor de instructie van inschakeling (On) en de andere voor de instruc-
tie van uitschakeling (Off). De besturingseenheid slaat de staat On-Off
van de aangesloten inrichting in het geheugen op; dus brengt zij in
geval van stroomuitval de inrichting weer in de vorige staat terug.
1
FLO2R
2) Installatie
• Er staat elektrische spanning op het product.
• Het installeren van de bedieningseenheden TT2L, TT2D
en de elektrische inrichtingen moet door gekwalificeer-
de technici met inachtneming van deze aanwijzingen en
de in dit land bestaande normen en wetten worden uit-
gevoerd. Er mag geen enkele aansluiting verricht wor-
den wanneer de installatie onder spanning staat.
• De besturingseenheden TT2L en TT2D zijn uitdrukkelijk
bedoeld om in een aftakdoos te worden geplaatst; de
box daarvan biedt geen enkele bescherming tegen water
2.1) Preliminaire controles
• De toevoerleiding van elektriciteit moet worden beschermd door
een adequate thermomagnetische- en differentiaalschakelaar.
• Op de toevoerleiding van het elektranet dient er een scheidings-
schakelaar te worden aangebracht (met overspanningcategorie III,
d.w.z. een afstand van tenminste 3,5 mm tussen de contacten) of
een gelijkwaardig systeem, bijvoorbeeld een contactdoos met bij-
behorende stekker. Als de scheidingsschakelaar niet in de buurt
50
VERY
NICEWAY
De besturingseenheden TT2L en TT2D zijn geschikt voor het aansturen
van een éénfase asynchroonmotor op netstroom, bijvoorbeeld: lampen,
motoren "aan-uit" en dergelijke; elk ander gebruik is oneigenlijk gebruik
en verboden. De installatie moet door technici uitgevoerd worden waar-
bij de van kracht zijnde wetten en normen op het gebied van elektriciteit
en veiligheid ten volle in acht worden genomen.
Op de besturingseenheden TT2L en TT2D bevindt zich een ingang
"P/B" zodat het ook mogelijk is de besturingseenheden met een
externe toets te bedienen. Geheugenopslag en programmering kan
via de zenders of rechtstreeks met de programmeertoets (afbeelding
2) op de besturingseenheden TT2L en TT2D plaatsvinden; lichtsig-
nalering via de leds zal u bij de verschillende fasen leiden.
N.B. De besturingseenheden TT2L en TT2D kunnen ook andere
soorten zenders en andere functioneringsmodi aansturen; zie hoofd-
stuk 4 "Verdere details".
2
en alleen een basisbescherming tegen contact met vas-
te delen. Het is verboden de besturingseenheden TT2L
en TT2D aan te brengen in een ruimte die niet voldoen-
de is beschermd.
• U mag de box van de besturingseenheden TT2L en TT2D
niet openen of erin boren; u mag de antennekabel om
geen enkele reden doorsnijden: er staat elektrische
spanning op!
van de automatisering is, moet er een blokkeringsysteem voorzien
worden zodat het onmogelijk is per ongeluk of onbevoegd de aan-
sluiting tot stand te brengen.
Inhoudsopgave
Gerelateerde Handleidingen voor Nice TT2L
Samenvatting van Inhoud voor Nice TT2L
- Pagina 1 • U mag de box van de besturingseenheden TT2L en TT2D gevoerd. Er mag geen enkele aansluiting verricht wor- niet openen of erin boren; u mag de antennekabel om den wanneer de installatie onder spanning staat.
-
Pagina 2: Elektrische Aansluitingen
2.2.1) Elektrische aansluiting van het apparaat Bij de besturingseenheid TT2L moet de te bedienen inrichting op de klemmetjes 2-3 worden aangesloten; de inrichting wordt rechtstreeks door de besturingseenheid van stroom voorzien. Een voorbeeld van een schema voor gebruikt van de besturingseenheid TT2D vindt u op afbeelding 4a, waar C1 een verdeelkop in de installatie en buiten TT2D om laat zien en C2 het contact van TT2D. -
Pagina 3: Ingang Voor Contact On-Off
3) Programmering Voordat een zender de besturingseenheden TT2L en TT2D kan bedienen dient u de fase van geheugenopslag uit te voeren zoals die in tabel A1 is aangegeven. Geheugenopslag en programmering kunnen worden uitgevoerd met behulp van de zenders (paragraaf 3.1) of rechtst- reeks via de programmeerknop (paragraaf 3.2). -
Pagina 4: Programmering Met De Programmeerknop
In de tabellen A1, A2 en A3 is de geheugenopslag van zenders in Modus I beschreven waar op elke zender 2 toetsen in koppel worden gebruikt: 1-2 of 3-4. In de besturingseenheden TT2L en TT2D kunnen de zenders ook in Modus II worden opgeslagen; deze modus biedt een grotere flexibiliteit voor wat betreft het gebruik van de toetsen op de zenders. - Pagina 5 4.2.1) Modus I Bij Modus I is de instructie vast aan de toetsen op de zender gekoppeld (tabel A6). In Modus I wordt voor elke zender één enkele fase van geheugenopslag uitgevoerd en wordt er één enkele plaats in het geheugen ingenomen. Voor elke zender worden 2 toetsen gebruikt: toets 1 = On en toets 2 = Off.
- Pagina 6 4.3) Timers Met de besturingseenheden TT2L en TT2D kunt u 2 onafhankelijke timers programmeren. Timer 1 en Timer 2 om de aangesloten inrichting na een vastgestelde tijd automatisch in- en uit te schakelen. Bij elke instructie wordt de vastgestelde tijd opnieuw geladen. Het is mogelijk uitschakeling te vervroegen door de instructie Timer langder dan 3 seconden geactiveerd te houden of door een instructie Off te verzenden.
-
Pagina 7: Blokkering Van Het Geheugen
4.4) Blokkering van het geheugen Het is desgewenst mogelijk, bijvoorbeeld in verband met een grotere veiligheid, geheugenopslag van nieuwe zenders te blokkeren. Om te controleren of blokkering niet actief is (geheugenopslag vrij) of blokkering actief is neemt u de volgende stappen. Tabel “A13”... -
Pagina 8: Technische Gegevens
Dit kunnen bijvoorbeeld alarmen en draadloze koptelefoons zijn die interferentie veroorzaken met de ontvanger van de besturingseenheid. Teneinde haar producten steeds meer te vervolmaken behoudt Nice S.p.A. zich het recht voor op elk gewenst moment en zonder voorbericht wijzigingen in haar producten aan te brengen, waarbij functionaliteit en gebruiksbestemming echter gehandhaafd blijven. - Pagina 11 Headquarter Nice worldwide Nice España Madrid Nice Romania Tel. +34.9.16.16.33.00 Cluj Napoca Nice SpA Nice France Fax +34.9.16.16.30.10 Tel/Fax +40.264.45.31.27 Oderzo TV Italia Buchelay info@es.niceforyou.com info@ro.niceforyou.com Tel. +39.0422.85.38.38 Tel. +33.(0)1.30.33.95.95 Fax +39.0422.85.35.85 Fax +33.(0)1.30.33.95.96 Nice España Barcelona Nice Deutschland info@niceforyou.com info@fr.niceforyou.com...
