LUCHTSTROOMVERKLIKSCHAKELAAR
BIJ MODEL AB250 MET FLAPPEN
1. Sluit de gastoevoer naar de verwarmer af.
2. Haal de stekker van de verwarmer uit het stopcontact.
3. Zorg ervoor dat er geen stof of vuil etc. is dat "plakken"
op de draaipunten van de flap kan veroorzaken tijdens
draaien in de ventilatorbehuizing. Indien er vuil wordt
aangetroffen, een zachte borstel of perslucht
gebruiken om het gebied schoon te maken.
4. De "arm" van de flap dient de arm van de
luchtstroomschakelaar te activeren wanneer de
meegaande hoek van de flap wordt opgetild en
ongeveer 31,7-34,9 mm boven de bodem van de
ventilatorbehuizing is. Op deze afstand hoort u een
"klik"; dit zijn de sluitende contacten binnenin het
schakelmechanisme. U kunt tevens de geleiding in dit
circuit controleren.
5. Als de schakelaarcontacten niet binnen deze afstand
niet sluiten de arm in de schakelaar met de hand
indrukken om te controleren of de schakelaar defect
is. De schakelaar werkt als u een "klik" hoort en de
flaparm dient te worden bijgesteld om de arm van de
schakelaar te activeren.
WAAKVLAM
Zie Fig. 12
BELANGRIJK
Zorg ervoor dat u bij verwarmers met waakvlam de
bladmetalen draadpakking tussen de waakvlam en de
brander niet scheurt of beschadigt. Anders kan dit storingen
in de waakvlam veroorzaken. Zorg er altijd voor dat wanneer
u dit voor reiniging van het gebied rond de brander moet
verwijderen, dat het vervangen wordt en weer op de juiste
plaats gebracht wordt.
1. Sluit de gastoevoer naar de verwarmer af.
2. Haal de stekker van de verwarmer uit het stopcontact.
3. Laat het apparaat afkoelen zodat de waakvlam
assemblage met de hand kan worden aangeraakt.
4. Maak de vleugelmoer bij de waakvlam los door deze
tegen de klok in te draaien. Het is niet nodig om de
schroef helemaal uit de assemblage te verwijderen. U
hoeft het maar los te draaien totdat u het
waakvlamscherm kunt verwijderen.
5. Na losmaken het scherm omhoog halen zodat de
beugel, opening en thermokoppel zichtbaar zijn.
16
6. Gebruik een kleine buigtang en druk de arm van de
flap voorzichtig in stapjes omhoog (NIET D D E A A RM V V AN
DE S S CHAKELAAR) totdat de arm van de flap de arm
van
de
schakelaar
schakelaarcontacten sluit wanneer de meegaande
hoek van de flap 31,7-34,9 mm boven de bodem van
de ventilatorbehuizing is.

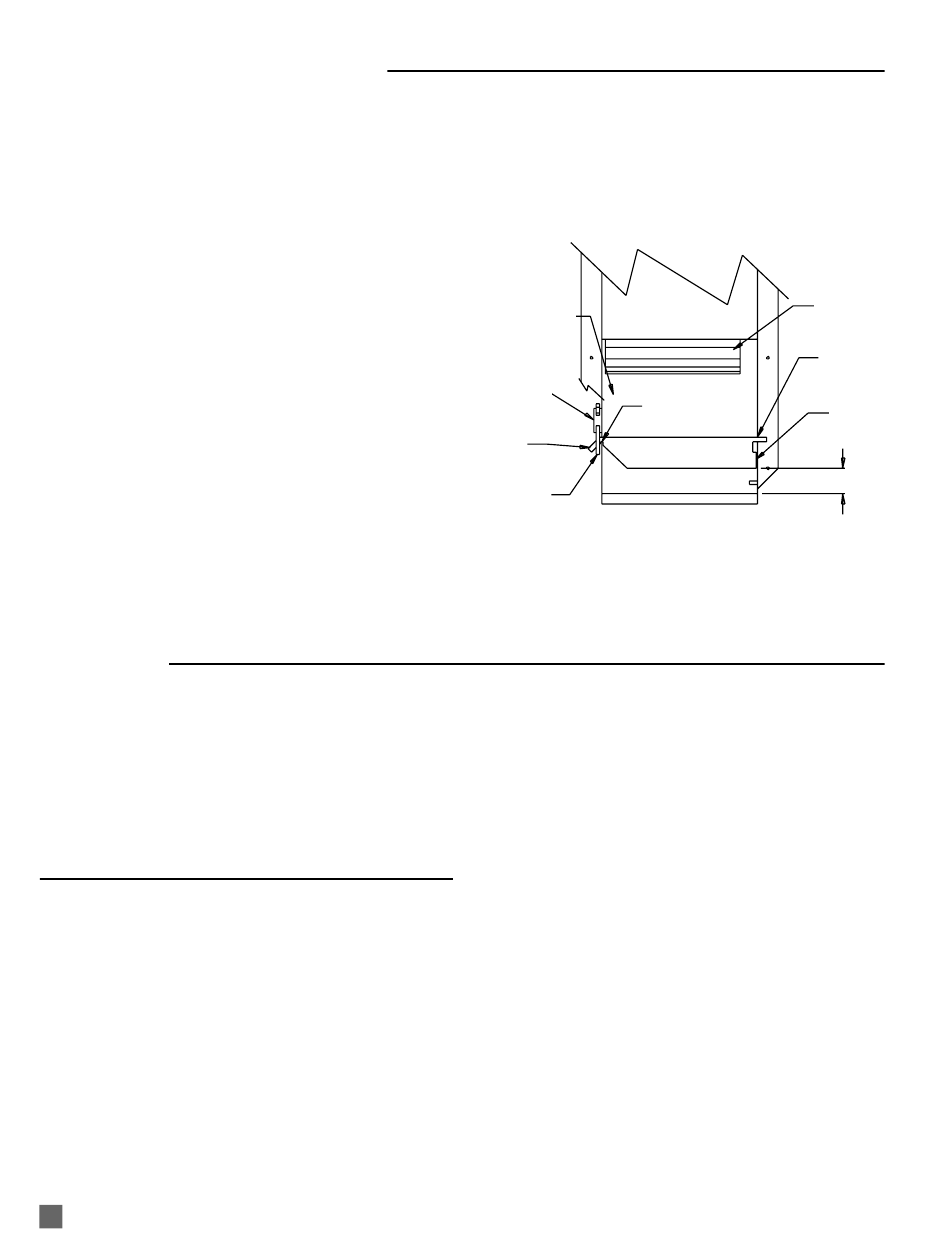

FIG. 11
VENTILATORUITGANG
BLOWER OUTLET
VAN D D E V V ERWARMER
OF HEATER
R PROVING
FLAPSCHAKELAAR
WITCH
ARM V V AN
ARM OF
DE F F LAP
FLAPPER
ARM V V AN D D E
AIR PROVING
SCHAKELAAR
SWITCH ARM
6. Maak de waakonderdelen (met popnagels aan de
binnenkant van het scherm vastgemaakt) met een
zachte borstel of perslucht schoon. Let vooral op de
keel en de vlamverspreider bovenaan.
7.
Neem de bovenkant van het waakvlamgat met een
borstel af en zorg ervoor dat er geen zand of vuil is in
de opening. Als de opening verwijderd dient te worden,
de juiste maat moersleutel gebruiken om de
compressiefitting en waakvlambuis van de ingang van
de waakvlamopening los te maken en te verwijderen.
Gebruik een moersleutel of de waakvlamopening van
de beugel los te maken en te verwijderen. Houd de
opening tegen het licht om te zien of de opening vrij is.
Blaas de opening door met perslucht als deze is
verstopt.
8. Doe de bovenstaande procedure in omgekeerde
volgorde om het scherm en de waakvlamopening te
vervangen.
9. Controleer op gaslekken.
activeert
en
FAN WHEEL
VENTILATORWIEL
DRAAIPUNT
PIVOT POINT
VAN F F LAP
OF FLAPPER
DRAAIPUNT
PIVOT POINT
VAN F F LAP
OF FLAPPER
FLAP
FLAPPER
31,7-3 3 4,9 M M M
31.7 MM TO 34.9 MM
de
HOEK V V AN
EDGE OF
DE F F LAP
FLAPPER
