BELANGRIJK
De afmetingen van de waakvlamopening zijn met precisie
geboord in overeenstemming met de gebruikte brandstof en
gasdruk. Druk of prik geen scherpe voorwerpen in het gat.
Als u dit doet, kan dit het gat vergroten hetgeen
waakvlamstoringen kan veroorzaken. Maak het gat alleen
met perslucht, een zachte borstel of een droge doek schoon.
Vervang de opening indien noodzakelijk.
Gebruik geen tang om de opening te verwijderen. Een tang
zorgt voor "afronding" van de hexagonale moer aan de basis
van de opening hetgeen onderhoud later moeilijker maakt.
Gebruik slechts een moersleutel in de juiste maat.
1. Sluit de gastoevoer naar de verwarmer af.
2. Haal de stekker van de verwarmer uit het stopcontact.
3. Laat het apparaat afkoelen zodat de waakvlam
assemblage met de hand kan worden aangeraakt.
4. Maak de vleugelmoer bij de waakvlam los door deze
tegen de klok in te draaien. Het is niet nodig om de
schroef helemaal uit de assemblage te verwijderen. U
hoeft het maar los te draaien totdat u het
waakvlamscherm kunt verwijderen.
5. Na losmaken het scherm omhoog halen zodat de
beugel, opening en thermokoppel zichtbaar zijn.
6. Voor
verwijdering
bevestigingsschroef losmaken (tegen de klok in
draaien) totdat de schroef helemaal uit de beugel is.
Haal het thermokoppel uit de beugel.
7.
Verwijder de aansluitdraadmoer die in de stroombron
op de gasregelklep is gedraaid.
8. Doe de bovenstaande procedure in omgekeerde
volgorde om het weer in elkaar te zetten.

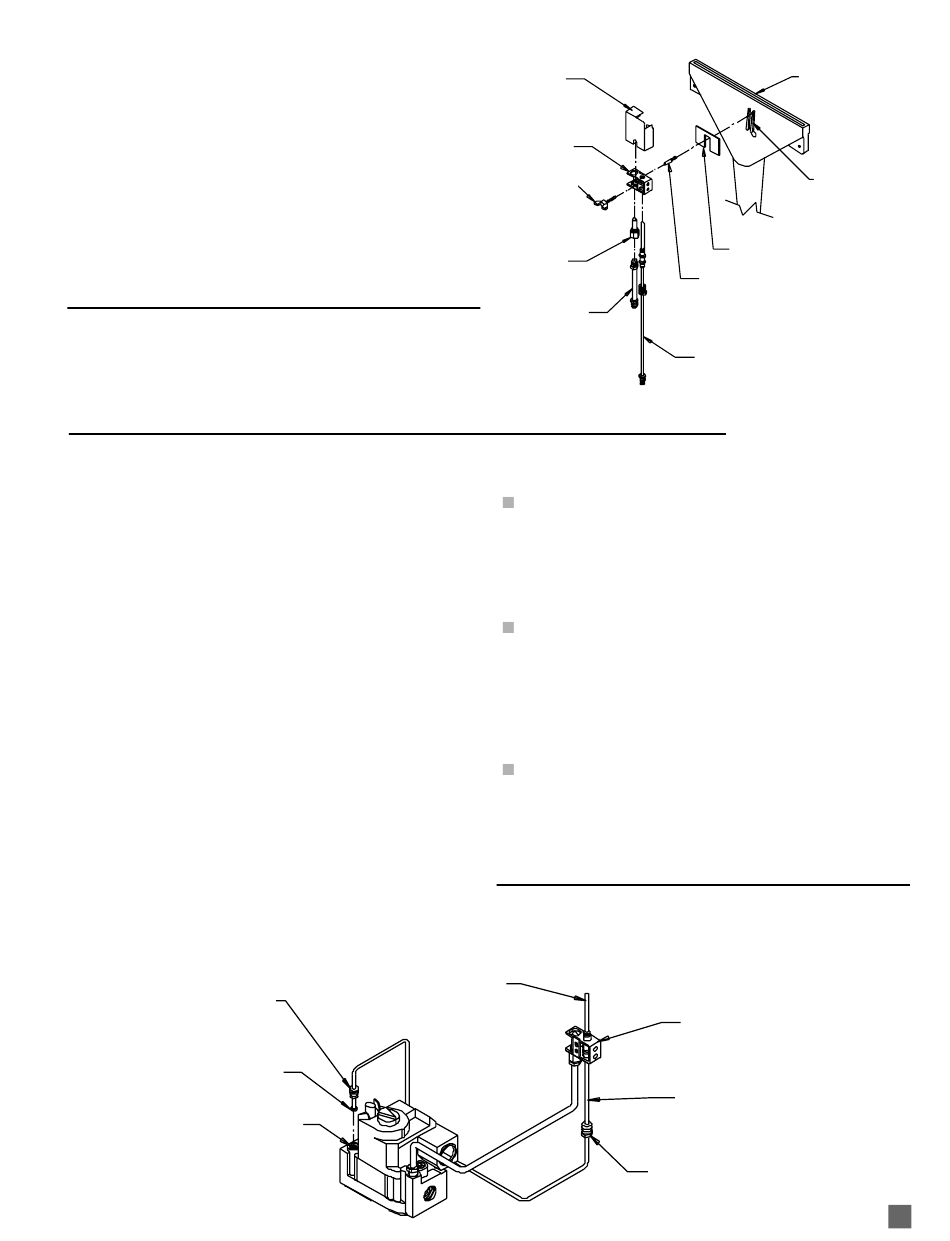

FIG. 13
THERMOCOUPLE LEAD
AANSLUITDRAADMOER
CONNECTOR NUT
VAN HET THERMOKOPPEL
POWER UNIT CONNECTOR
CONNECTORCONTACT
CONTACT
VAN DE STROOMBRON
POWER UNIT
STROOMBRON
van
het
thermokoppel
UITEINDE VAN HET THERMOKOPPEL
THERMOCOUPLE TIP
FIG. 12
SCHERM
SHIELD
BEUGEL
BRACKET
WING SCREW
VLEUGELMOER
OPENING
ORIFICE
BUIS MET
TUBE W/NUTS
MOEREN
BELANGRIJK
Het
thermokoppel
veiligheidsinstrument
waakvlamveiligheidsregelklep werkt. Het dient slechts te
worden vervangen door een thermokoppel met hetzelfde
onderdeelnummer als in de onderdelenlijst voor
hetzelfde model.
Bij het indraaien van de connector van het
thermokoppelschroef in de stroombron op de
gasregelklep de schroef "vingervast" draaien en met een
moersleutel "lichtjes" aandraaien. NIET TE VAST
AANDRAAIEN OF ONNODIGE KRACHT OP DE SCHROEF
UITOEFENEN. Als u dit doet, kan dit de stroombron in de
gasregelklep beschadigen.
de
Gebruik
geen
thermokoppelbevestigingsschroef
connectorschroef verwijdert of vervangt. Als u dit doet,
kan dit de hexagonale moeren afronden hetgeen
onderhoud later moeilijker maakt. Gebruik altijd een
moersleutel in de juiste maat.
BEHUIZING VAN
BUR
DE BRANDER
TUSSENRIBBEN*
PAKKING*
GASKET*
NAGEL
STUD
*NIET OP ALLE VERWARMERS
* NO
THERMOKOPPEL
THERMOCOUPLE
THERMOKOPPEL
is
een
die
direct
tang
wanneer
(optioneel)
PILOT ASSEMBLY
WAAKVLAM
THERMOCOUPLE LEAD
THERMOKOPPELDRAAD
OPTIONAL ATTACHMENT NUT
BEVESTIGINGSMOER
belangrijk
met
de
u
de
of
