5.1.18 Stuurklemmen
Tekeningverwijzingen:
1.
10-polige stekker voor digitale I/O.
2.
3-polige stekker voor RS 485-bus.
3.
6-polige stekker voor analoge I/O.
4.
USB-aansluiting.
5
5

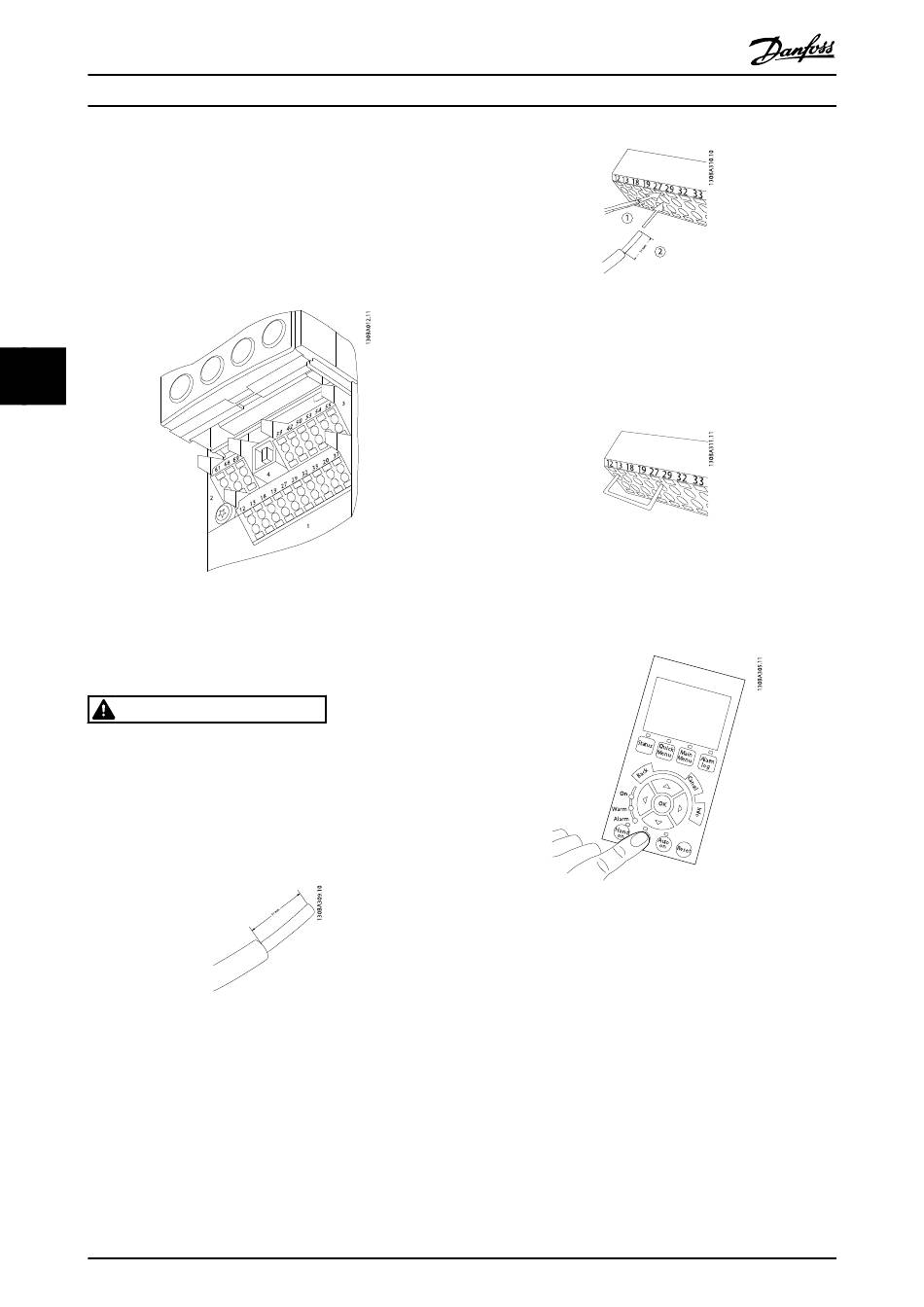

Afbeelding 5.19 Stuurklemmen (alle behuizingen)
5.1.19 De motor en draairichting testen
WAARSCHUWING
Houd er rekening mee dat de motor onbedoeld kan
starten. Zorg ervoor dat personeel of apparatuur geen
gevaar loopt!
Volg onderstaande stappen om de motoraansluiting en de
draairichting te testen. Zorg ervoor dat er geen spanning
op de eenheid staat.
Afbeelding 5.20
Stap 1: Verwijder eerst de isolatie aan beide uiteinden van de
draad over 50-70 mm.
44
®
ADAP-KOOL
Drive Bedieningshandleiding
Afbeelding 5.21
Stap 2:> Steek het ene uiteinde in klem 27 met behulp van een
geschikte klemschroevendraaier. (NB Voor eenheden met de
functie Veilige stop geldt dat de bestaande jumper tussen klem
12 en 37 beslist niet mag worden verwijderd, omdat de eenheid
dan niet meer zal functioneren!)
Afbeelding 5.22
Stap 3: Steek het andere uiteinde in klem 12 of 13. (NB Voor
eenheden met de functie Veilige stop geldt dat de bestaande
jumper tussen klem 12 en 37 beslist niet mag worden
verwijderd, omdat de eenheid dan niet meer zal functioneren!)
Afbeelding 5.23
Stap 4: Schakel de spanning in en druk op de knop [Off]. In
deze toestand zou de motor niet mogen draaien. Druk op [Off]
om de motor op ieder gewenst moment te stoppen. De LED
boven de knop [Off] zou moeten branden. Raadpleeg hoofdstuk
7 als er sprake is van knipperende alarmen of waarschuwingen.
®
