DEUTSCH
gern (Tonbänder, Disketten, Daten-
bändern, Scheckkarten o.ä.) arbei-
ten.
Bei der Lichtbogenzündung kann es
zu Fehlfunktionen der Anlagen oder
Datenverlusten kommen.
2.3

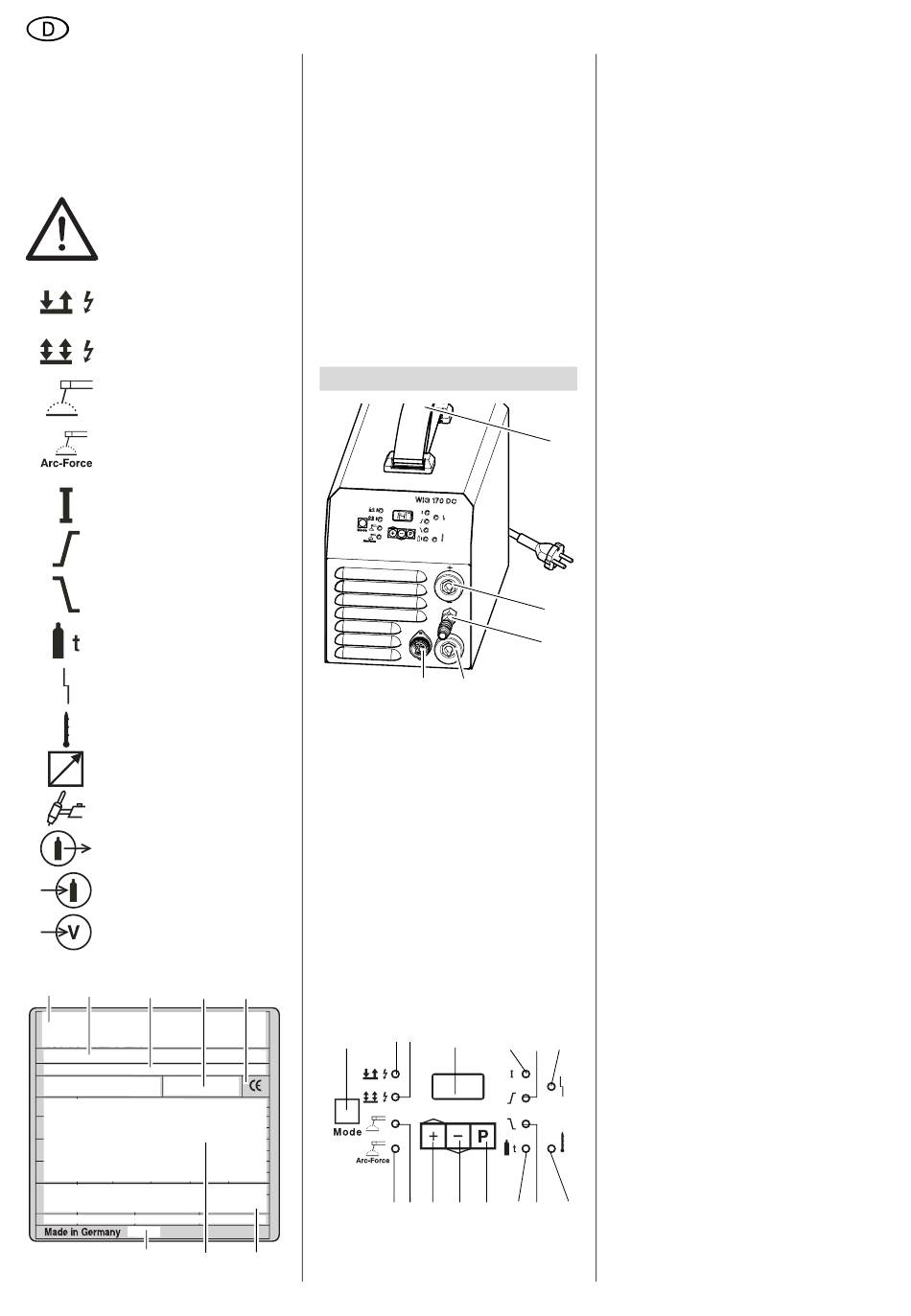

Symbole auf dem Gerät
Gefahr!
Missachtung der folgen-
den Warnungen kann zu
schweren
Verletzungen
oder Sachschäden führen.
2-Takt-Funktion
Zündung
4-Takt-Funktion
Zündung
Lichtbogenschweißen
umhüllter Stabelektrode
Lichtbogenschweißen
umhüllter
Stabelektrode
und Arc-Force-Funktion
Schweißstrom
Upslope-Funktion
Downslope-Funktion
Gas-Nachströmzeit
Störung
Übertemperatur
Anschluss für Fernregler
Anschluss
Schweißbrenner
Gasanschluss
Schweißbrenner
Anschluss für Gaszufuhr
Hauptschalter
Angaben auf dem Leistungsschild:
1
2
3
8
4
All manuals and user guides at all-guides.com
1
Hersteller
2
Gerätebezeichnung
3
Seriennummer
4
Normenhinweis – Diese Gerät
erfüllt die Anforderungen der
genannten Norm
5
CE-Zeichen – Dieses Gerät
erfüllt die EU-Richtlinien gemäß
Konformitätserklärung
6
Entsorgungssymbol – Gerät kann
über Hersteller entsorgt werden
mit
HF-
7
Elektrische Leistungsdaten
8
Baujahr
mit
HF-
3. Bedienelemente
mit
mit
9
Trage-/Schultergurt
In der Länge verstellbar zum
Transport
− an der Hand (wie in der
für
WIG-
− über der Schulter.
für
WIG-
10
Anschluss Schweißstrom
(+ Pol)
11
Anschluss für Brenner-Schutz-
gasleitung
12
Anschluss Schweißstrom (- Pol)
13
Anschluss für Steuerleitung
4
5
WIG-Schweißbrenner
14
14
Mode-Taster
6
7
für Betriebsartenauswahl.
10
13
12
Abb. dargestellt).
15 16
19
23 24
18
17
22
21
20
26
25
15
2T+HF
LED leuchtet bei Anwahl.
16
4T+HF
LED leuchtet bei Anwahl.
17
Elektrodenschweißen
LED leuchtet bei Anwahl.
18
Elektrodenschweißen mit Arc-
Force.
LED leuchtet bei Anwahl.
19
LED-Anzeige
zeigt den aktuellen Wert des
angewählten Parameters.
20
Parameter-Taste
für Parameterauswahl.
21
Minus-Taste
senkt den angezeigten Wert ab.
22
Plus-Taste
9
erhöht den angezeigten Wert.
23
Schweißstrom I-Anzeige
− LED leuchtet:
Schweißstrom
Verfügung und kann verän-
dert werden.
− Blinken:
Schweißstrom ist aktiv.
24
Upslopeanzeige
11
− LED leuchtet:
Parameter ist zum Verstel-
len angewählt.
− LED blinkt:
Anstiegszeit läuft.
25
Downslopeanzeige
− LED leuchtet:
Parameter ist zum Verstel-
len angewählt.
− LED blinkt:
Absenkzeit läuft.
26
Gasnachströmzeit-Anzeige
− LED leuchtet:
Parameter ist zum Verstel-
len angewählt.
− LED blinkt:
Gasnachströmzeit ist aktiv.
27
Störungsanzeige
27
− LED leuchtet:
Das Gerät hat eine Störung
erkannt und schaltet ab.
28
Übertemperaturanzeige
− LED leuchtet:
Die Übertemperatursiche-
rung hat ausgelöst und die
Steuerung abgeschaltet.
28
