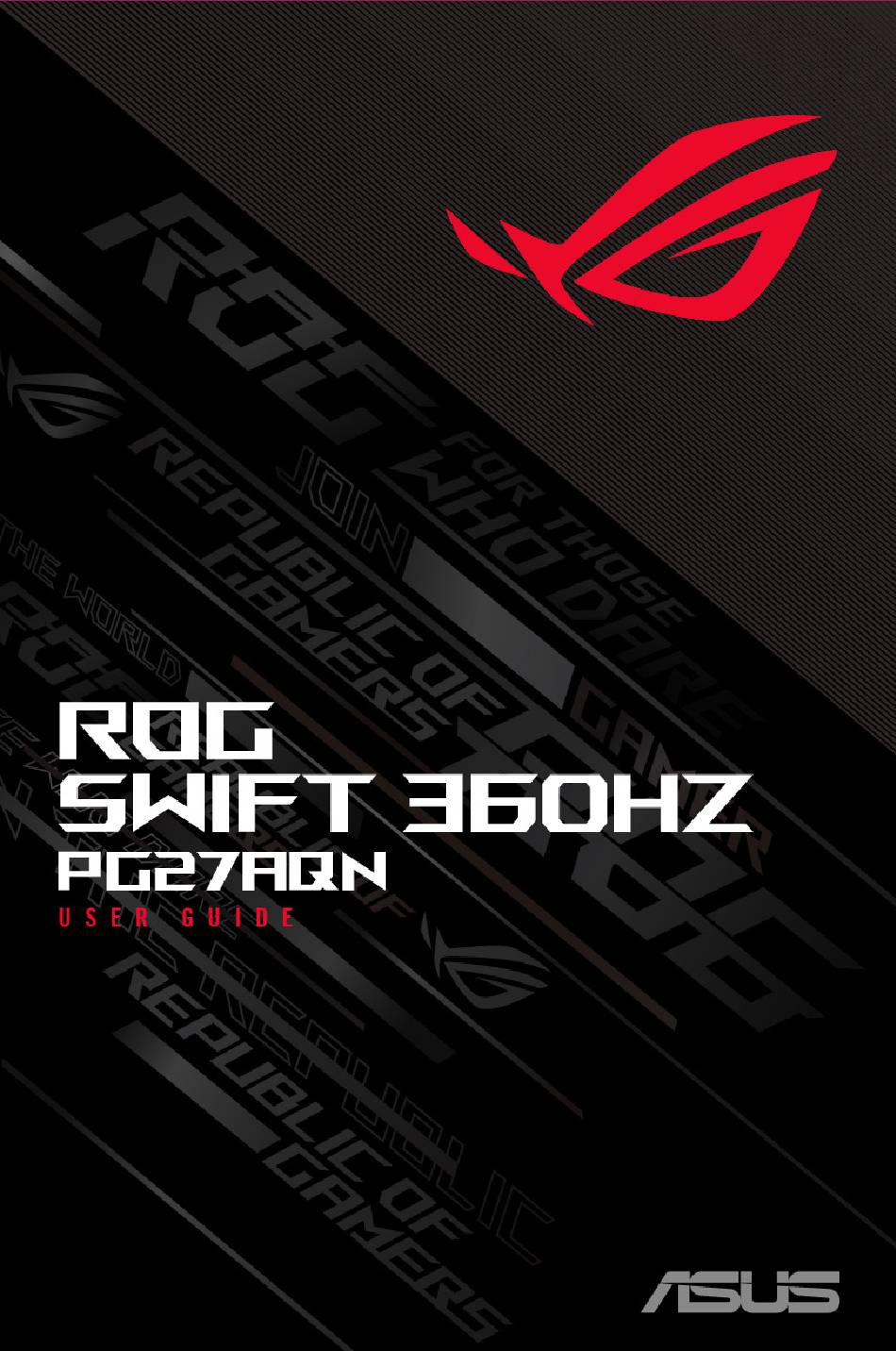

ASus ROG Swift 360Hz PG27AQN Gebruikershandleiding
Gerelateerde Handleidingen voor ASus ROG Swift 360Hz PG27AQN
Samenvatting van Inhoud voor ASus ROG Swift 360Hz PG27AQN
- Pagina 2 De garantie of service op het apparaat wordt niet verlengd: (1) indien het product gerepareerd, gewijzigd of veranderd is, tenzij die reparatie, wijziging of verandering schriftelijk door ASUS is toegestaan en (2) indien het serienummer van het product beschadigd of verwijderd is.
-
Pagina 3: Inhoudsopgave
Inhoud Mededelingen ....................iv Veiligheidsinformatie .................. v Onderhoud & reiniging ................vi Takeback Services ..................vii Productinformatie voor het EU-energielabel .......... vii Hoofdstuk 1: Kennismaken met het product Welkom! ..................1-1 Inhoud van de verpakking ............1-1 Kennismaken met de monitor ............. 1-2 1.3.1 Voor/zijkant .............. -
Pagina 4: Mededelingen
Mededelingen FCC-verklaring (Federal Communications Commission) Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderhevig aan de volgende twee voorwaarden: • Dit apparaat mag geen schadelijke storing veroorzaken en • Dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken. -
Pagina 5: Veiligheidsinformatie
Veiligheidsinformatie • Lees alle documentatie die bij de verpakking is geleverd aandachtig door voordat u de monitor installeert. • Om het risico op brand of schokken te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht. • Probeer nooit de behuizing van de monitor te openen. De gevaarlijke hoge spanning in de monitor kan ernstige lichamelijke letsels veroorzaken. -
Pagina 6: Onderhoud & Reiniging
• De adapter wordt uitsluitend gebruikt voor deze monitor. Gebruik deze niet voor andere doeleinden. Het toestel maakt gebruik van een van de volgende voedingen: - Fabrikant: Delta Electronics Inc., model: ADP-180TB HS • Zorg dat het netsnoer wordt aangesloten op een stopcontact met aarding. Dit symbool of de vuilnisbak met een kruis er doorheen, geeft aan dat het product (elektrische en elektronische apparatuur en knoopcelbatterijen met kwik) niet bij het huishoudelijk afval terecht mogen komen. -
Pagina 7: Hier Vindt U Meer Informatie
Over geknipper https://www.asus.com/Microsite/display/eye_care_technology/ Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Pagina 8 viii...
-
Pagina 9: Welkom
® Hartelijk dank voor uw aankoop van de ASUS lcd-monitor! De nieuwste breedbeeld lcd-monitor van ASUS biedt een breder, helderder en messcherp beeldscherm, aangevuld met talrijke functies die uw kijkervaring verbeteren. Al deze functies maken van de monitor een onvergelijkelijk product dat u optimaal gebruiksgemak en een fantastische visuele ervaring biedt. -
Pagina 10: Kennismaken Met De Monitor
Kennismaken met de monitor 1.3.1 Voor/zijkant 5-weg)-knop • Schakelt het OSD-menu in. Activeert het geselecteerde item in het OSD-menu. • Verhoogt/verlaagt de waarden of verplaatst uw selectie omhoog/omlaag/ links/rechts. • Schakelt het OSD-menu in als het beeldscherm de stand-bymodus opent of het bericht "GEEN SIGNAAL"... -
Pagina 11: Achterkant
DC-IN-poort. Aansluiting voor het netsnoer. Alleen voor servicepersoneel. HDMI-1-poort. Deze poort dient om een HDMI-compatibel apparaat aan te sluiten. HDMI-2-poort. Deze poort dient om een HDMI-compatibel apparaat aan te sluiten. HDMI-3-poort. Deze poort dient om een HDMI-compatibel apparaat aan te sluiten. LCD-monitor ASUS PG27AQN-serie... -
Pagina 12: G-Sync Hdr
DisplayPort. Deze aansluiting dient voor een apparaat dat compatibel is met DisplayPort. USB 3.2 Gen 1 Type-B. Deze aansluiting dient voor een USB-upstream- kabel. De verbinding maakt het gebruik van de USB-aansluitingen op de monitor mogelijk. USB 3.2 Gen 1 Type-A (rode poort) met NVIDIA Reflex Latency Analyzer. Deze poort is bedoeld voor verbinding met USB-apparaten zoals USB-toetsenbord/muis, USB-flashstation enzovoort. - Pagina 13 LCD-monitor ASUS PG27AQN-serie...
- Pagina 14 Hoofdstuk 1: Kennismaken met het product...
-
Pagina 15: De Arm/Voet Van De Monitor Monteren
Formaat van voetschroef: M6 x 15 mm. Kabelbeheer U kunt de kabels ordenen met de afdekking van de ingang/uitgangpoort. • De kabels ordenen • De afdekking van de ingang/uitgangpoort gebruiken: de afdekkingen worden vastgemaakt en losgemaakt. LCD-monitor ASUS PG27AQN-serie... -
Pagina 16: De Monitor Afstellen
De monitor afstellen • Voor optimale weergave raden we aan dat u recht naar de monitor kijkt en de monitor vervolgens instelt onder de hoek die voor u het meest comfortabel is. • Houd de voet vast om te voorkomen dat de monitor valt terwijl u de hoek wijzigt. -
Pagina 17: De Arm Loskoppelen (Voor Vesa-Wandmontage)
We adviseren u een zachte doek op tafel te leggen om schade aan de monitor te vermijden. • De VESA-wandmontageset (100 x 100 mm) moet afzonderlijk worden aangeschaft. • Gebruik alleen de wandmontagehaak met UL-classificatie met een minimaal gewicht/minimale belasting van 22,7 kg (schroefgrootte: M4 x 10 mm) LCD-monitor ASUS PG27AQN-serie... -
Pagina 18: De Kabels Aansluiten
De kabels aansluiten Sluit de kabels aan volgens de onderstaande instructies: Alleen voor onderhoud • De voedingskabel aansluiten: Sluit de stroomadapter stevig aan op de DC IN-ingang van de monitor. Sluit het ene uiteinde van de stroomkabel aan op de stroomadapter en het andere uiteinde op een stopcontact. - Pagina 19 LCD-monitor ASUS PG27AQN-serie...
- Pagina 20 Hoofdstuk 2: Installatie...
-
Pagina 21: Osd (On-Screen Display)-Menu
U sluit het OSD-menu en bewaart de instellingen door op de knop drukken of door de knop ) herhaaldelijk naar links te bewegen totdat het OSD-menu verdwijnt. Pas andere functies aan door stappen 1-3 te herhalen. LCD-monitor ASUS PG27AQN-serie... -
Pagina 22: Kennismaken Met De Osd-Functies
3.1.2 Kennismaken met de OSD-functies G-SYNC -processor ® Ingangsselectie Mouse DisplayPort Analyzer Inactive 2560x1440 360 Hz NVIDIA Reflex Latency Analyzer G-SYNC® Processor Games Beeldinst Kleur Ingangsselectie • NVIDIA Reflex Latency Analyzer Positioneer de “Detectierechthoek” waar een nagenoeg onmiddellijke wijziging van de luminantie is. Hoe sneller, hoe beter. Dit is meestal de mondingsvlam, maar kan ook een ander telescoopvizier zijn of andere onmiddellijke beweging. - Pagina 23 Klik op het kleine tandwiel om de prestatie-overlay te configureren. Zorg dat Performance (Prestatie) is geselecteerd, kies een overlay position (overlaypositie) en klik vervolgens op Latency (Latentie). Hierdoor wordt de Performance Overlay(Prestatie-overlay) met de latency metrics (metrische latentiegegevens) geopend. LCD-monitor ASUS PG27AQN-serie...
- Pagina 24 Games Ingangsselectie Mouse DisplayPort Analyzer Inactive 2560x1440 360 Hz G-SYNC® Processor GamePlus Games GamrVisual Donker versterken Beeldinst Kleur Ingangsselectie • OD: verbetert de responstijd van het grijsniveau van het lcdscherm. Het bevat 4 modi, waaronder Extreem, Esports, Normaal en Uit. •...
-
Pagina 25: Beeldinst
Contrast: Het aanpassingsbereik is van 0 tot en met 100. • Variabele verlichting: Schakelt de variabele verlichting in of uit. De opties zijn Niveau 3 (heeft de voorkeur bij games), Niveau 2 en Niveau 1 (heeft de voorkeur voor zakelijke situaties of tekstverwerking), en UIT. LCD-monitor ASUS PG27AQN-serie... -
Pagina 26: Beeldaspect Aanpassen
Een licht halo-effect kan op donkere achtergronden zichtbaar zijn als de functie is ingeschakeld. Dit is normaal en geen storing. • Beeldaspect aanpassen: Stelt de beeldverhouding in op 27" vaste beeldverhouding, 27" scherm opvullen of 25"-modus. Om de 25"-modus in te schakelen, kiest u 1080P of 1332p op het bronapparaat. - Pagina 27 Gamma: Hiermee kunt u de kleurmodus instellen op 1,8, 2,0, 2,2, 2,4 of 2,6. • DP SDR YCbCr sRGB Gamma: "Aan" is sRGB-gammacurve curve en "Uit" is BT.1886-gammacurve. • HDMI SDR YCbCr sRGB Gamma: "Aan" is sRGB-gammacurve curve en "Uit" is BT.1886-gammacurve en voldoet aan masteringschermen van filmstudios. LCD-monitor ASUS PG27AQN-serie...
-
Pagina 28: Ingangsselectie
Ingangsselectie Met deze functie kunt u de gewenste ingangsbron kiezen en de automatische ingangsschakelaar in- of uitschakelen. Ingangsselectie Mouse DisplayPort Analyzer Inactive 2560x1440 360 Hz Auto-ingangsdetectie G-SYNC® Processor DisplayPort Games HDMI-1 HDM-I2 Beeldinst HDMI-3 Kleur Ingangsselectie • Auto-ingangsdetectie: Indien ingeschakeld, selecteert het systeem automatisch de laatst aangesloten I/O-poort. -
Pagina 29: Belichtingseffect
Zie pagina "3.2 Aura" voor informatie over het aanpassen van Aura- lichteffecten vanaf de computer. Systeem-instelling Hiermee kunt u het systeem aanpassen. Ingangsselectie Mouse DisplayPort Analyzer Inactive 2560x1440 360 Hz Taal Snelkoppeling Geluid Belichtingseffect Auto SDR-helderheid HDR-waarschuwing Systeem-instelling Toetsvergrendeling Energie-instelling LCD-monitor ASUS PG27AQN-serie... -
Pagina 30: Osd-Instelling
• Taal: u kunt kiezen uit 20 talen, waaronder: Engels, Frans, Duits, Italiaans, Spaans, Nederlands, Portugees, Russisch, Tsjechisch, Kroatisch, Pools, Roemeens, Hongaars, Turks, Vereenvoudigd Chinees, Traditioneel Chinees, Japans, Koreaans, Thais, Indonesisch. • Geluid: * Volume (koptelefoon-uit): Het aanpassingsbereik is van 0 tot en met 100. -
Pagina 31: Aura
Aurafunctie pas hervatten als u de USB 3.2 Gen 1-upstreampoort van het beeldscherm weer aan de computer koppelt en vervolgens de computer opnieuw opstart. • Ga naar https://rog.asus.com/innovation/armoury_crate/ voor meer details. LCD-monitor ASUS PG27AQN-serie 3-11... -
Pagina 32: Overzicht Specificaties
3.3 Overzicht specificaties Schermtype TFT LCD Schermgrootte 27" W (16:9, 68,4 cm) breedbeeld Max. resolutie 2560 x 1440 Pixelgrootte 0,233 mm x 0,233 mm Helderheid (standaard) 400 cd/m Contrastverhouding (standaard) 1000:1 Beeldhoek (H/V) CR > 10 178˚/178˚ Weergavekleuren 16,7 M Reactietijd 1 ms (grijs tot grijs) Keuze kleurtemperatuur 8 kleurtemperaturen... - Pagina 33 BSMI, C-Tick, MEPS, VCCI, PSE, PC Recycle, J-MOSS, KCC, E-STANDBY, PSB, RoHS, CEC, TUV- Flicker Free, TUV Low Blue Light, Windows 10& 11 WHQL *Specificaties kunnen zonder voorafgaand bericht worden gewijzigd. **Schermhelderheid van 200 nits gemeten zonder verbonden audio/USB/ kaartlezer. LCD-monitor ASUS PG27AQN-serie 3-13...
-
Pagina 34: Afmetingen Buitenkant
Afmetingen buitenkant 133.98 [5.3] 175.43 [6.9] 167.83 [6.6] 7.95 [0.3] 22.63 [0.9] 335.66 [13.2] 140.02 [5.5] 367.21 [14.5] 254.96 [10.0] 507.22 [20.0] 231.44 [9.1] 100 [3.9] 396.52 [15.6] 140.02 [5.5] 117 [4.6] 100 [3.9] 3-14 Hoofdstuk 3: Algemene instructies... -
Pagina 35: Problemen Oplossen (Veelgestelde Vragen)
De monitorventilators blijven draaien • Schakel de monitor in en controleer of de nadat de monitor is uitgeschakeld. Stroomspaarstand is geselecteerd in het menu Energie-instelling. De ventilators zullen stoppen na 9 minuten wanneer u de monitor uitschakelt. LCD-monitor ASUS PG27AQN-serie 3-15... -
Pagina 36: Ondersteunde Bedieningsmodi
Ondersteunde bedieningsmodi HDMI-invoer Resolutie frequentie Beeldsnelheid Opmerking 640 x 480 60 Hz 800 x 600 60 Hz 1024 x 768 60 Hz 1920 x 1080 P 60 Hz 1920 x 1080 P 50 Hz 1280 x 720 P 60 Hz 1280 x 720 P 50 Hz 720 x 480 P... - Pagina 37 RTX2060 die de DSC-functie ondersteunt. PG27AQN kan een vernieuwingsfrequentie tot 360Hz via DP-poort ondersteunen met de DSC-functie. Deze functie vereist op Turing gebaseerde GeForce gaming GPU’s. Voor de compatibiliteit van andere GPU's neemt u contact op met de fabrikant. LCD-monitor ASUS PG27AQN-serie 3-17...
- Pagina 38 3-18 Hoofdstuk 3: Algemene instructies...
- Pagina 39 LCD-monitor ASUS PG27AQN-serie 3-19...
