Installasjonsinstruksjoner
Alternativ
Innebygd i kabinettet (med støvtankdeksel synlig)
høyde
Slik installerer du rør og ledninger
På baksiden av basestasjonen
På en av sidene av basestasjonen
bredde
dybde
høyde
bredde
dybde
(mm)
(mm)
(mm)
≥254
≥421
≥468
≥254
≥421
≥423

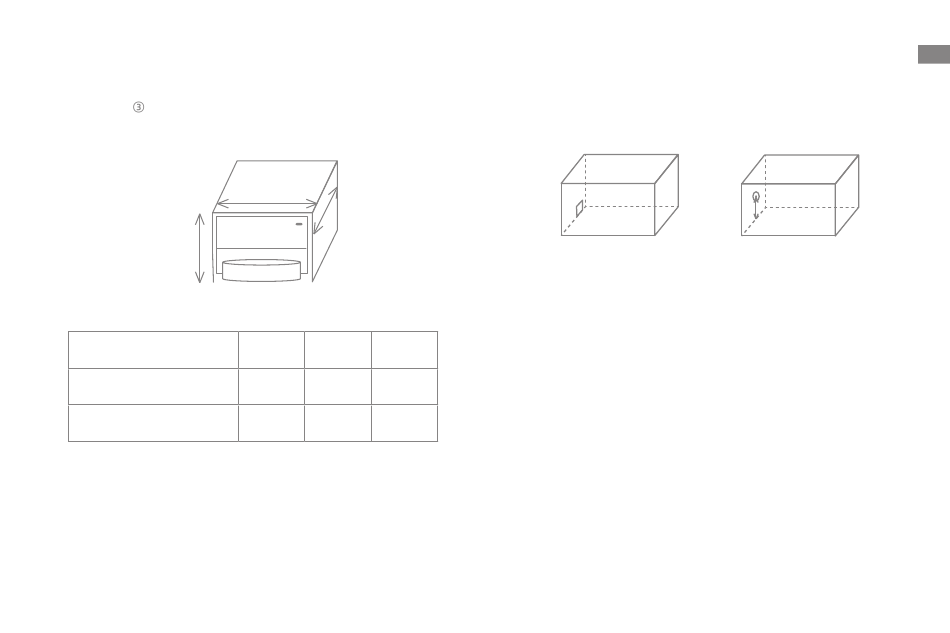

Anbefalt utskjært hullstørrelse
Skap ikke montert ennå
Hvis skapet ikke er montert ennå:
Klipp et firkantet hull med en sidelengde på 30 mm. Dette
hullet må være reservert i nedre venstre eller høyre hjørne av
skapsiden, plassert nær gulvet.
Hvis skapet allerede er montert:
Skjær et sirkulært hull med en diameter på 30 mm. Avstanden
mellom hullsenteret og bakken kan ikke være høyere enn 800
mm. Den spesifikke hullskjæringsposisjonen må avgjøres ut fra
den individuelle installasjonen.
Skapet er allerede montert
