Bosch Compress 7000 12 LWM Installatiehandleiding

Bosch Compress 7000 12 LWM Installatiehandleiding

Verberg thumbnails Zie ook voor Compress 7000 12 LWM:
Download deze handleiding

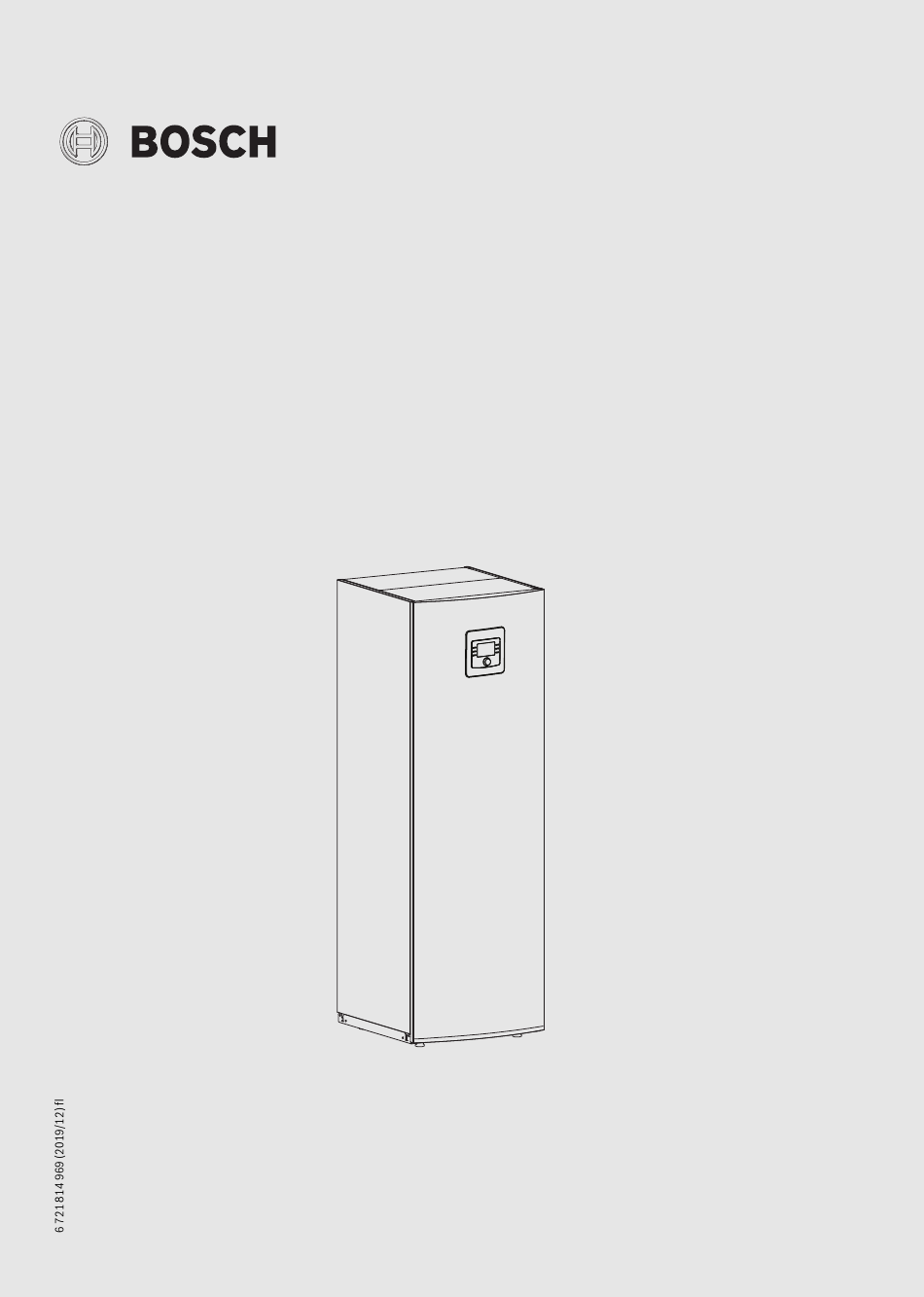

Installatiehandleiding
Compress 7000
12 LWM
6 720 813 694-00.1I
loading

Gerelateerde Handleidingen voor Bosch Compress 7000 12 LWM

Samenvatting van Inhoud voor Bosch Compress 7000 12 LWM

  • Pagina 1 Installatiehandleiding Compress 7000 12 LWM 6 720 813 694-00.1I...
  • Pagina 2 ........23 Compress 7000 12 LWM ..... . . 23 15 Aansluitmogelijkheid voor IP-module .
  • Pagina 3 ▶ Wijs op de noodzaak van inspectie en onderhoud voor de garantie van een veilig en milieuvriendelijk bedrijf. ▶ Geef de installatie- en onderhoudshandleiding door. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 4 Aanvoertemperatuursensor T0 Verlengsnoer voor aanvoertemperatuursensor Voeten Documenten Filter voor de cv-installatie Buitentemperatuursensor Filter voor de warmtebron Veiligheidsventiel (brijnsysteem) [10] Aansluitset (aansluitklemmen voor de installatiemodule) [11] Bypassbuis [12] 2 x T-verbinder Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 5 De conformiteitverklaring van het product kunt u aanvragen. Neem daar- voor contact op met het adres vermeld op de achterkant van deze hand- leiding. Specificaties betreffende warmtepomp Bosch Compress 7000 12 LWM is een warmtepomp met geïntegreerd warmwatertoestel. Gebruik 6 720 813 687-36.1I De warmtepomp mag alleen in gesloten tapwater-verwarmingssystemen Afb.
  • Pagina 6 (radiatoren) en in de betonnen vloer (vloerverwarming) opgeslagen. Omdat de eisen voor verschillende warmtepompinstallaties en cv-instal- laties sterk variëren, wordt over het algemeen geen minimumcapaciteit Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 7 • Externe regeling; de regelaar kan extern worden gestuurd. Dat be- tekent, dat een vooringestelde functie wordt uitgevoerd, zodra de re- gelaar een ingangssignaal ontvangt. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 8 Droogtefilter (installatie bij evt. servicewerkzaamheden aan het koelmiddelcircuit) Elektronisch expansieventiel Platenwarmtewisselaar Inverter Compressor [10] Brijnpomp [11] Cv-pomp [12] Elektrische bijverwarming met resettoets voor het resetten van de oververhittingsbeveiliging [13] Handmatig ontluchtingsventiel Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 9 Koelmiddelcircuit Compressortype – Dubbele rolzuiger Koelmiddelgewicht R410A 2,39 4,99 HP-uitschakelwaarde aan Pressostat 43,2 Elektrische gegevens Nominale spanning – 400V 3N~50Hz Startstroom <2 Cos φ – >0,95 Tabel 3 Technische gegevens Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 10 = 2088 (hoofdstuk 16) 2) Ecodesign/labelling, EN 12102-1:2017 7.2.2 Bedrijfsbereik Temperatuur ( °C) Debiet ( m³/h) brijncircuit ingang/cv-circuit aanvoer brijncircuit/cv-circuit Bovengrens/bovengrens 20/58 2,0/2,5 Ondergrens/ondergrens -6/10 3,0/1,2 Ondergrens/bovengrens -6/63 3,0/1,3 Tabel 4 Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 11 Om de eigen circulatie in de cv-installatie bij zomerbedrijf te voorkomen, is in elk cv-circuit een terugslagventiel nodig. Eigen circulatie kan optre- den als de 3-wegklep van de warmwaterleiding tijdens de warmwaterbe- reiding naar de cv-installatie geopend is. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 12 (thermostaat, thermoventiel o.a.). Warmtepomp De warmtepomp regelt het compressorbedrijf en debiet zodanig, dat de boiler in de bedrijfsmodus "Warm water" zo snel mogelijk en in de be- Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 13 Installatiemodule, in warmtepomp geïntegreerd Voor verklaringen bij de systeemoplossingen ( 7.3.1). Kamertemperatuurgestuurde regelaar (toebehoren), voor wand- montage Mengmodule (toebehoren), montage in de warmtepomp of wand- montage Regelaar, in de warmtepomp geïntegreerd Warmtepomp Warmwaterboiler Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 14 Als die geladen is, wordt de warmwaterbereiding beëindigd. Het koud water wordt in de interne warmwaterboiler geladen, daar voorverwarmd en vervolgens in de ex- terne boiler geleid. Daar wordt het tot de ingestelde temperatuur verhit. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 15 Voor verklaringen bij de systeemoplossingen ( 7.3.1). Installatiemodule, in warmtepomp geïntegreerd Kamertemperatuurgestuurde regelaar (toebehoren), voor wand- montage Mengmodule (toebehoren), montage in de warmtepomp of wand- montage Regelaar, in de warmtepomp geïntegreerd Warmtepomp Zwembad Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 16 Als er tegelijk een warmtevraag uit de cv-circuits aanwezig is, wordt de wamtehoeveelheid over het zwembad en de cv-circuits ver- deeld. De cv-circuits hebben voorrang op het zwembadbedrijf. Als er vraag naar warm water is, heeft die voorrang. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 17 Voor verklaringen bij de systeemoplossingen ( 7.3.1). Installatiemodule, in warmtepomp geïntegreerd Kamertemperatuurgestuurde regelaar (toebehoren), voor wand- montage Mengmodule (toebehoren), montage in de warmtepomp of wand- montage Regelaar, in de warmtepomp geïntegreerd Warmtepomp Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 18 De interne boiler wordt bij voorkeur via de solarinstallatie verwarmd. Via de parameter minimale warmwatertem- peratuur kan de solaroptimalisatie ingesteld worden. Daarbij reduceert de solarregeling de gewenste warmwatertemperatuur via de warmte- pomp. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 19 Installatiemodule, in warmtepomp geïntegreerd Mengmodule (toebehoren), montage in de warmtepomp of wand- montage Regelaar, in de warmtepomp geïntegreerd Warmtepomp Houtketel BST houtketel BST warmtepomp Voor verklaringen bij de systeemoplossingen ( 7.3.1). Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 20 Als de sensor TC1 in de warmtepomp een hogere tempera- tuur registreert, dan via de warmtepompmanager voor de warmwater- bereiding ingesteld werd, blijft de warmtepomp uit. Bij aansluiting van oppervlakteverwarmingssystemen moeten cv-menger en beveiligingen geïnstalleerd worden. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 21 De integratie van een BST en van het omschakelventiel montage VC0 wordt in hoofdstuk 11.5 in detail beschreven. Mengmodule (toebehoren), montage in de warmtepomp of wand- montage Regelaar, in de warmtepomp geïntegreerd Warmtepomp BST. Minimaal volume 120 liter Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 22 Cv-installatie Via de geïntegreerde cv-pomp wordt de BST geladen. De nageschakelde cv-circuits zijn op de BST aangesloten. Bij aansluiting van oppervlakte- verwarmingssystemen moeten cv-menger en beveiligingen geïnstal- leerd worden. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 23 6 720 813 694-02.1I Afb. 11 Afmetingen en aanbevolen minimale afstanden, voor- en bovenaanzicht * Om de bereikbaarheid bij servicewerkzaamheden te garanderen, moet de wandafstand aan de linkerkant ten minste 300 mm bedragen. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 24 Afmetingen, aanbevolen minimale afstanden en buisaansluitingen 58 50 6 720 813 687-01.2I Afb. 12 Aansluitafmetingen, bovenaanzicht Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 25 Brijncircuit aan Elektrische aansluitingen Koudwateringang Warmwateruitgang [10] Retour vanaf de cv-installatie [11] Elektrische aansluitingen [12] Elektrische aansluiting van externe warmwaterboiler (toebeho- ren) [13] Elektrische aansluitingen [14] Aanvoer naar de cv-installatie Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 26 Vul de warmtebron met brijn dat een vorstbeveiliging tot –15 °C garan- 6 720 813 687-41.1I deert. We raden een mengsel van water en mono-ethyleenglycol aan. Afb. 14 Demontage van de afdekking Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 27 Herhaal de volgende punten voor ieder circuit. Vul tel- kens slechts een circuit aan de collectorverdeler in een keer met brijn. Houd tijdens de procedure de ventielen van de overige circuits gesloten. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 28 • een proper reservoir met een inhoud overeenkomstig de benodigde brijnhoeveelheid • een extra reservoir voor het opvangen van verontreinigd brijn • een dompelpomp met filter, transportcapaciteit minimaal 6 m opvoerhoogte 60-80 m • twee slangen, Ø 25 mm Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 29 Als een volledige ontluchting na inbedrijfstelling van de machine nodig is, moeten de circulatiepompen en wis- selventielen manueel ontlucht worden. Ontlucht de cv-installatie ook aan andere ontluchtings- punten (bijv. radiator). Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 30 ▶ Respecteer bij een vervanging van de printplaat de kleurcodering en Indien PW2 op de installatiemodule aangesloten wordt, schakelt ze over de instelling van de codeerschakelaar en termschakelaar. op continu bedrijf, zonder dat instellingen aan de regelaar uitgevoerd worden. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 31 Voor nog meer comfort kan een temperatuurregelaar geïnstalleerd worden. ▶ EMS-BUS-kabel gescheiden van netkabels leggen. Minimale afstand 100 mm. Een gemeenschappelijke installatie met sensorkabels is wel toegestaan. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 32 6 720 809 156-23.1I Het verwarmingssysteem moet een voldoende groot buffervat en uitslui- Afb. 27 Aanbrengen van de buitentemperatuursensor tend gemengde cv-circuits bevatten, zodat een startcommando effectief kan worden. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 33 ▶ Leg de kabel zodanig, dat de besturing 90° uitgedraaid kan worden. ▶ Sluit de kabel aan conform het schakelschema. ▶ Sluiting van de besturing, plaats de kunststof afdekking en de afdek- king van de warmtepomp terug. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 34 [K1] Relais bijverwarmingsniveau 1 [K2] Relais bijverwarmingsniveau 2 [F50] Sturingszekering printplaat Installatiemodule (regelaar) I/O-module (regelaar) 10.12.1 Klemaansluitingen in besturing, standaard 6 720 813 687-06.2I Afb. 29 Standaarduitvoering 400 V 3 N~, netspanning Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 35 3 toevoerleidingen 6 720 813 687-15.2I Afb. 31 Energieleverancier met 3 toevoerleidingen 400 V 3 N~, netspanning compressor 230 V, 1 N~, netspanning bedieningseenheid/regelaar 400 V 3 N~, netspanning elektrische bijverwarming Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 36 230 V~ bedrijfsspanning, installatiemodule ([2] afb. 33) 230 V~ bedrijfsspanning, I/O-module ([3] afb. 34) MOD-BUS van I/O-module ([5] afb. 34) Elektrische bijverwarming: 3–6–9 kW Inverter 400 V 3 N~, netspanning Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 37 Elektrische aansluiting 10.14 Schakelschema installatiemodule 6 720 813 687-10.2I Afb. 33 Schakelschema, installatiemodule Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 38 A = 0 (standaardinstelling) Maximale last aan de relaisuitgang PC1, PK2, VC0, PW2: 2 A, cos > 0,4. Bij hogere belasting montage van een tussenrelais. Fabrieksaansluiting Aansluiting bij installatie/toebehoren Tabel 12 Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 39 Temperatuursensor koelmiddelleiding in cv-bedrijf Fabrieksaansluiting [TR5] Temperatuursensor aanzuiggas Aansluiting bij installatie/toebehoren [TR6] Temperatuursensor verwarmingsgas [EEV0] Elektronisch expansieventiel 1 Tabel 13 [EEV1] Elektronisch expansieventiel 2 [F50] Zekering 6,3 A [PB3] Circulatiepomp voor brijncircuit Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 40 10.16 CAN-BUS en EMS – overzicht 6 720 813 687-12.1I Afb. 35 CAN-BUS en EMS – overzicht Toebehoren (bijv. mengmodule, zwembad module) Kamertemperatuurgestuurde regelaar (toebehoren) Installatieprintplaat Bedieningspaneel/regelaar IP-module I/O-module Fabrieksaansluiting Aansluiting bij installatie/toebehoren Tabel 14 Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 41 Stand-by energieleverancier = 1 SG = 0 Normaal bedrijf energieleverancier = 0 SG = 0 Temperatuurverhoging energieleverancier = 0 SG = 1 Gedwongen bedrijf energieleverancier = 1 SG = 1 Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 42 ** Het schakelcontact van het relais, dat op de aansluitingen 13, 14 en 49, 50 van de installatiemodule wordt aangesloten, moet voor 5 V en 1 mA zijn gedimensioneerd. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 43 ** Het schakelcontact van het relais, dat op de aansluitingen 13, 14 en 49, 50 van de installatiemodule wordt aangesloten, moet voor 5 V en 1 mA zijn gedimensioneerd. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 44 ** Het schakelcontact van het relais, dat op de aansluitingen 13, 14 en 49, 50 van de installatiemodule wordt aangesloten, moet voor 5 V en 1 mA zijn gedimensioneerd. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 45 Wanneer meerdere circuits moeten worden Afb. 41 Volgorde van temperatuursensor TW1 en evt. TS2 geïnstalleerd, is voor elk circuit een mengermodule nodig. Volgorde van temperatuursensor TW1 en evt. TS2 (toebehoren voor solarmodellen) Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 46 ▶ Voer de nodige instellingen voor het zwembadbedrijf uit ( handlei- ding van de regelaar). 6 720 813 687-42.1I Afb. 42 Voorbeeldweergave voor installatie zwembad Zwembadmodule Zwembad [VC1] Zwembad-mengkraan [HS] Cv-installatie Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 47 VC0 aangesloten. De bypassbuis is bij aansluiting van een BST niet meer nodig en kan afgevoerd worden. De temperatuursensor T0 wordt in de BST gepositioneerd. 6 720 820 149-03.2I Afb. 44 Installatie met BST Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 48 ▶ Controleer de bedrijfsdruk. ▶ Controleer verwarmings- en warmwaterinstellingen. ▶ Om de oververhittingsbeveiliging te resetten, drukt u de toets op de elektrische bijverwarming in. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 49 ▶ Gebruik alleen originele reserveonderdelen! ▶ Vraag reserve-onderdelen aan conform de reserveonderdelenlijst. ▶ Vervang gedemonteerde dichtingen en O-ringen door nieuwe exem- plaren. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 50     °C °C °C °C 12488 5331 2490 1256 10001 4327 2084 1070 8060 3605 1753 6536 2989 1480 Tabel 16 Sensor T0, TC0, TC1, TC3, TR3 Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 51 ▶ Noteer de inloggegevens na de inbedrijfstelling in het daarvoor bedoelde vak in de gebruikershandleiding. ▶ Vervang na een vervanging door de gegevens van de nieuwe IP-module. ▶ Informeer de gebruiker. Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 52  Ja |  Nee Klopt de fasevolgorde van L1, L2, L3, N en PE in de warmtepomp?  Ja |  Nee Is de netaansluiting uitgevoerd conform de installatiehandleiding? Tabel 20 Inbedrijfnameprotocol Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 53 Kon de inbedrijfstelling correct uitgevoerd worden?  Ja |  Nee Zijn aanvullende maatregelen door de installateur nodig? Opmerkingen: Handtekening van de installateur: Handtekening van de klant of installateur: Tabel 20 Inbedrijfnameprotocol Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 54 Notities Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 55 Notities Compress 7000 12 LWM – 6 721 814 969 (2019/12)
  • Pagina 56 Bosch Thermotechnology n.v./s.a. Kontichsesteenweg 60 2630 AARTSELAAR Tel.: 03 887 20 60...
