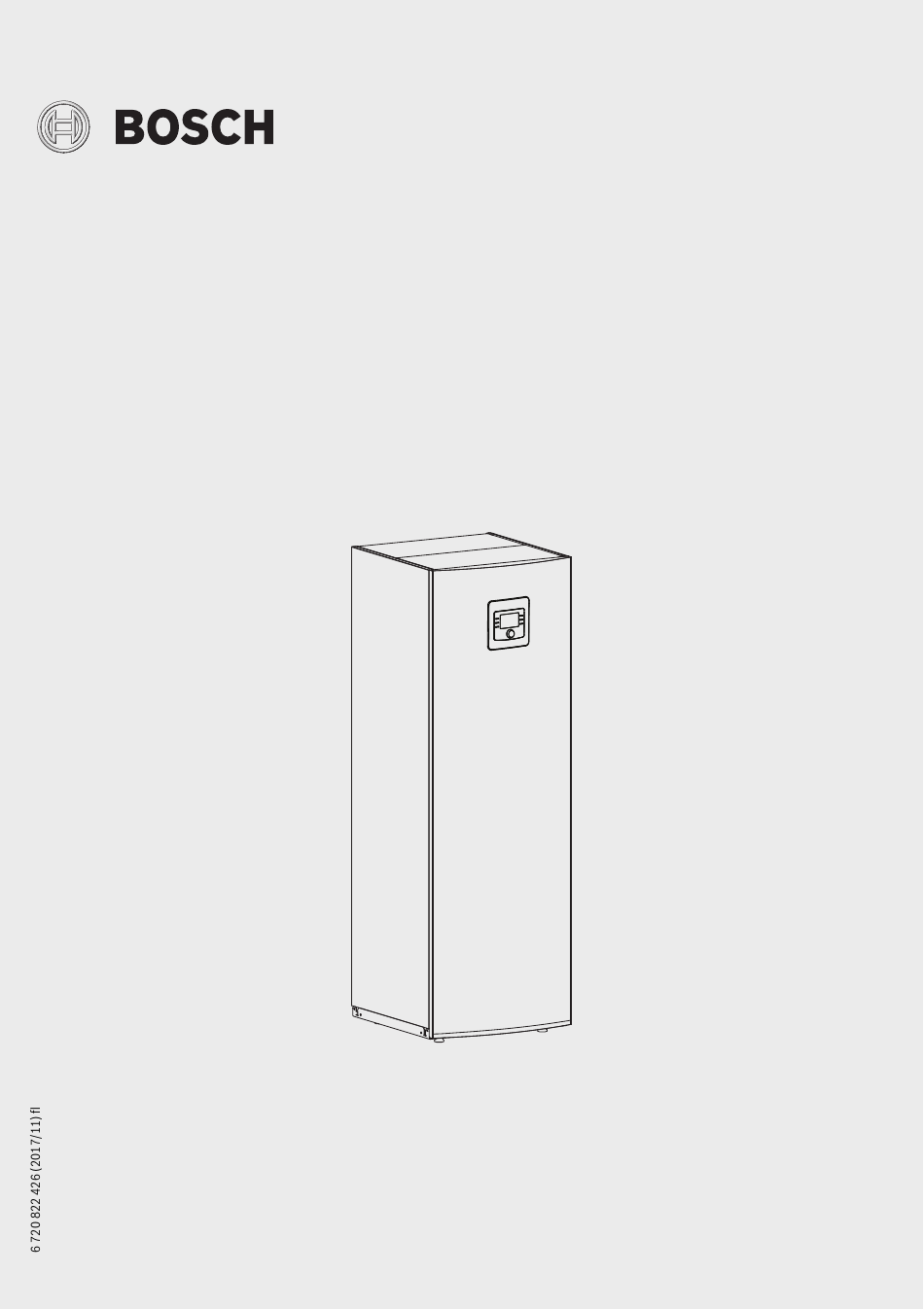

Bedieningshandleiding
Compress 7000
12 LWM
6 720 813 694-00.1I
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Bosch Compress 7000 12 LWM

Samenvatting van Inhoud voor Bosch Compress 7000 12 LWM

  • Pagina 1 Bedieningshandleiding Compress 7000 12 LWM 6 720 813 694-00.1I...

  • Pagina 2: Inhoudsopgave

    Vaktermen ........46 Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 3: Toelichting Bij De Symbolen En Veiligheidsvoorschriften

    Kinderen mo- gen niet met het toestel spelen. Reiniging en gebruikersonderhoud mo- gen niet door kinderen zonder toezicht worden uitgevoerd.” Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 4: Kamerlucht

    60 °C zijn ingesteld of de ther- warmtepomp of andere delen van de mische desinfectie is ingeschakeld, cv-installatie. moet een thermostatische meng- kraan worden geïnstalleerd. Infor- meer in geval van twijfel bij uw installateur. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 5: Informatie

    Het kan zijn, dat een storing is opgetreden of dat er beperkte onderhoudsmaatregelen nodig zijn. Wanneer het probleem blijft bestaan, neem dan contact op met de servicedienst. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 6: Functie Van De Warmtepomp

    6 720 813 688-01.1I Afb. 1 Functiebeschrijving [1] Brijnpomp [2] Verdamper [3] Compressor [4] Condensor [5] Warmwaterboiler [6] Vloerverwarming [7] Radiatoren [8] Cv-pomp [9] Expansieventiel [10] Warmtepomp [11] Aardwarmtesonde [12] Aardwarmtecollector Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 7: Bijverwarming

    De bijverwarming gebeurt via een elektrische bijverwarming. steld of directe zonnestraling. De bijverwarming wordt via de regelaar slechts indien nodig ge- activeerd. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 8: Tijdsturing Van De Verwarming

    24–48 uur. Deze periode is voor de een doorslaggevende rol spelen. aanpassing van het huis aan de nieuwe instelling nodig. Als er geen kamertemperatuursensors geïnstalleerd zijn, kan de uit wijzigingen resulterende kamertemperatuur niet exact Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 9: Inspectie En Onderhoud

    Totale hoeveelheid koelmid- mingsvermogen de originele vulhoe- hoeveelheid vulhoeveel- bij inbedrijfstelling (GWP) veelheid heid [kgCO [kg] [kg] [kg] Compress R410A 2088 4,990 2,390 7000 12 LWM Tabel 2 Specificaties koelmiddel Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 10: Regelaar

    De hoofdregeltypen voor de verwarming zijn: • Weersafhankelijk: – Regeling van de kamertemperatuur op basis van de bui- tentemperatuur Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 11: Overzicht Van De Bedieningselementen En Symbolen

    De eerste keer indrukken van de keuzeknop heeft echter alleen het inschakelen van de verlichting tot ge- volg. Indien geen bedieningselement wordt be- diend, gaat de verlichting automatisch uit. Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 12 ▶ Indrukken om het invoerveld voor de keuze van het cv-circuit in de standaardweerga- ve te activeren (alleen bij installaties met minimaal twee cv-circuits,  hoofdstuk 10.1, pagina 15). Tabel 3 Bedieningselementen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 13 [1]). Wanneer een storing aanwezig is, wordt hier een melding getoond, tot de sto- ring is opgelost. Toetsenblokke- Als de sleutel wordt weergegeven, is de toetsenblokkering actief ( pagina 17, ring afbeelding 8). Tabel 4 Symbolen bij standaardweergave Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 14 De verwarming volgt het in het betreffende cv-circuit actieve tijdprogramma. De verwarming wisselt op de ingestelde tijden tussen verwarmingsbedrijf en verlaagd Programma 2 regime. Verwarming in getoond cv-circuit actief Verlaagd regime in getoond cv-circuit actief Tabel 4 Symbolen bij standaardweergave Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 15: Beknopte Bedieningshandleiding

    De momenteel geldige temperatuur knippert. De bedieningseenheid regelt de kamertemperatuur afhankelijk van het actieve tijdpro- gramma voor verwarming. Tabel 6 Beknopte bedieningshandleiding – Bedrijfsmodi activeren Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 16: Kamertemperatuur Veranderen

    6 720 816 398-06.1O De actueel geldige kamertemperatuur wordt in de onderste helft van het display in een pop-upvenster getoond. De bedieningseenheid werkt met de gewijzigde instellingen. Tabel 7 Beknopte bedieningshandleiding – kamertemperatuur Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 17: Overige Instellingen

    De bedieningseenheid werkt met de gewijzigde instellingen. Uw vakman kan voor u de temperaturen instellen voor de bedrijfsmodi Warm water en Warmwater spaar. 6 720 816 398-10.1O Tabel 8 Beknopte bedieningshandleiding – overige instellingen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 18 In het menu Verwarmen/koelen > Klokprogramma kan het tijdprogramma met enkele eenvoudige stappen individueel aan verschillende leefgewoontes en -omstandigheden worden aangepast. ( hfdst. 11.2.2, pagina 22). 6 720 807 326-19.1O Tabel 8 Beknopte bedieningshandleiding – overige instellingen Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 19: Favorietenfuncties

    ▶ Draai de keuzeknop en druk deze in, om een functie te kiezen (Ja) of om de keuze op te heffen (Nee). De veranderingen zijn direct van kracht. ▶ Druk op de terug-toets, om het menu te sluiten. 6 720 816 398-15.1O Tabel 9 Beknopte bedieningshandleiding – favorietenfuncties Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 20: Bediening Van De Functielijst

    Klokpr. terugzetten Klokprogr. min buitent. 6 720 822 426-01.1I Afb. 5 Menustructuur van de functielijst Niet beschikbaar als Zweden of Finland als land is inge- steld (alleen voor de vakman). Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 21: Overzicht Van De Functielijst

    Energie die door de fotovoltaïsche installatie opgewekt is voor verwarming of warmwaterbe- stallatie reiding gebruiken. Instellingen Algemene instellingen wijzigen zoals tijd, datum, displaycontrast enz. of door de vakman in- gevoerde instellingen resetten. Tabel 10 Overzicht van de functielijst Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 22: Instellingen Voor Het Automatische Bedrijf Van De Verwarming Aanpassen

    Hij heeft gen onder Maandag ... Zondag aanpassen (gedetailleerde beschrijving  tab. 14, pagina 23). extra mogelijkheden om het verlaagde regime in te stellen. Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 23 De veranderingen in dit menu hebben alleen betrekking op de gekozen weekdag of op de gekozen groep van dagen. 6 720 807 326-25.1O Tabel 14 Tijdprogramma voor verwarming individueel aanpassen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 24 ▶ In een pop-upvenster wordt getoond welk tijdprogramma werd gekopieerd. 6 720 816 398-23.1O ▶ Druk op de keuzeknop om het pop-upvenster te sluiten. De bedieningseenheid werkt met de gewijzigde instellingen. Tabel 14 Tijdprogramma voor verwarming individueel aanpassen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 25 De cursor knippert op de plaats waar het teken <C het laatst stond. ▶ Druk op de terug-toets om de invoer te verlagen en de ingevoerde namen te gebruiken. Tabel 15 Cv-circuit hernoemen Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 26: Schakeldrempelwaarde Voor Zomer-/Winteromschakeling Instellen

    1). 1) Alleen beschikbaar wanneer in het betreffende cv-circuit de weersafhankelijke zomer/winter-omschakeling actief is. 2) Bij de gedempte buitentemperatuur zijn veranderingen van de gemeten buitentemperatuur vertraagd en variaties ge- reduceerd. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 27: Instellingen Van De Warmwaterbereiding Veranderen

    15 minuten. Programma terug- Het tijdprogramma van het warmwater- zetten systeem wordt met dit menupunt naar de fabrieksinstelling teruggezet. Tabel 19 Instellingen van het tijdprogramma voor warm water Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 28: Extra Warmwaterbereiding

    Door de thermische desinfectie wordt de hygiënisch veilige wa- terkwaliteit gewaarborgd. Daarvoor wordt het warm water re- gelmatig op de ingestelde temperatuur verwarmd. Daardoor Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 29: Instellingen Voor De Warmwatercirculatie

    Duur van het cv-bedrijf bij WW-wisselmodus pomp voor warm water ononderbroken en zonder tijdscha- voor keling. Tabel 23 Instellingen voor het warmwater-wisselbedrijf De volgende tabel toont, hoe u de instellingen voor circulatie aanpast. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 30: Instellingen Voor Een Verwarmd Zwembad

    (een bijverwarming) nodig. Als u niet thuis bent of om andere redenen een lagere kamer- temperatuur voldoende is, kan het energieverbruik verminderd Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 31: Vakantieprogramma Instellen

    Wissen van alle instellingen voor het gekozen vakantieprogramma Een uitvoerige beschrijving, hoe het vakantieprogramma wordt Tabel 28 Instellingen voor de vakantieprogramma's ingesteld, vindt u in tabel 29 vanaf pagina 32. Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 32 Cv-circuit en warmwatersysteem voor het vakantieprogramma kiezen en instellen ▶ Open het menu voor vakantieprogramma. ▶ Draai de keuzeknop om Keuze cv/warmwater te markeren. 6 720 816 398-34.1O Tabel 29 Vakantieprogramma instellen, onderbreken of wissen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 33 ▶ In een pop-upvenster wordt een melding getoond, welk vakantieprogramma werd ge- wist. 6 720 807 326-47.1O ▶ Druk de keuzeknop in. Het vakantieprogramma is gewist. Tabel 29 Vakantieprogramma instellen, onderbreken of wissen Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 34: Smart Grid Verhoging

    De warmwatertemperatuur wordt niet ver- een nieuw wachtwoord in te stellen. hoogd als het vakantieprogramma actief is. Tabel 33 Algemene instellingen Tabel 32 Instellingen voor fotovoltaïsche verhoging Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 35 Verhoog bijvoorbeeld wan- neer de thermometer een 0,7 °C hogere temperatuur aanwijst dan de bedieningseenheid, de instelwaarde met 0,7°K. ▶ Druk de keuzeknop in. De bedieningseenheid werkt met de gewijzigde instellin- gen. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 36: Informatie Betreffende De Installatie Oproepen

    Buitentemperatuur 6 720 816 398-102.1O Afb. 7 Menustructuur van het infomenu Alleen beschikbaar als een temperatuursensor of een af- fende cv-circuit is geïnstalleerd. standsbediening in de referentieruimte van het betref- Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 37 (zwembassin) totaal (Opgenomen vermogen > Totaal) en gescheiden vol- Actuele temp. Actueel gemeten watertemperatuur in gens verbruiker weergegeven. zwembad het zwembad (zwembassin) Tabel 36 Informatie over verwarmd zwembad (zwembassin) Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 38 Gecumuleerd vermogen voor het cv- warmen bedrijf Prod. verm. warm- Gecumuleerd vermogen voor de warm- water waterbereiding Prod. verm. zwem- Gecumuleerd vermogen voor de zwem- badverwarming Tabel 40 Informatie over het totale geproduceerde vermogen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 39 ▶ Draai de keuzeknop om tussen de weergave van de solaropbrengst van de actuele 6 720 807 326-52.1O week, de vorige week en de totale opbrengst van de solarinstallatie sinds de inbedrijf- stelling om te schakelen. Tabel 42 Informatie over de solarinstallatie oproepen Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 40 De buiteneenheid is uit of voor verschillende Tabel 45 Systeeminformatie doeleinden in bedrijf. Daarvoor geeft dit me- nupunt de volgende bedrijfstoestanden weer: Uit; Verwarmen; Warm water; Zwemb.; Zwb/vw; Alarm Tabel 45 Systeeminformatie Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 41: Vaak Gestelde Vragen

    Daardoor worden ook andere ruimten zonder eigen afstandsbediening altijd voldoende van warmte voorzien. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 42: Storingen Verhelpen

    Schakel in geval van twijfel een vakman in, om de instelling punten bereikt de gewenste kraan lager ingesteld dan de gewenste op de mengkraan te controleren. temperatuur niet. warmwatertemperatuur. Tabel 46 Instellingen optimaliseren Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 43: Oplossen Getoonde Storingen

    De oorzaak kan een storing van de bedieningseenheid, een component, een bouwgroep of de warmtebron zijn. De installatie blijft voor zover mogelijk in bedrijf, dat wil zeggen dat er nog verder kan worden verwarmd. Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 44 ▶ Neem contact op met een erkend installateur of de service- dienst en geef de storingscode, subcode en het identifica- tienummer van de bedieningseenheid door. Tabel 48 Het identificatienummer van de bedieningseenheid moet uw installateur bij de installatie hier invullen. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 45: Milieubescherming/Afvoeren

    Bosch EasyRemote nodig. ▶ Vervang na een verwisseling door de ge- gevens van de nieuwe IP-module. ▶ Informeer de gebruiker. Ook kan het wachtwoord op de bedienings- eenheid worden veranderd. Compress 7000 12 LWM – 6 720 822 426 (2017/11)

  • Pagina 46: Vaktermen

    Een tijdsperiode tijdens het automatisch bedrijf, met bedrijfs- Aanvoertemperatuur modus Verwarmen. Temperatuur, waarmee het opgewarmde water in het cv-circuit van de centrale verwarming vanuit de warmteproducent naar de verwarmingsoppervlakken stroomt. Compress 7000 12 LWM – 6 720 822 426 (2017/11)
  • Pagina 47 Een circulatiepomp laat het warm water tussen boiler en tap- punt (bijvoorbeeld waterkraan) circuleren. Zo staat aan het tappunt sneller warm water ter beschikking. De circulatiepomp kan door een tijdprogramma worden gestuurd. Compress 7000 12 LWM – 6 720 822 426 (2017/11)
