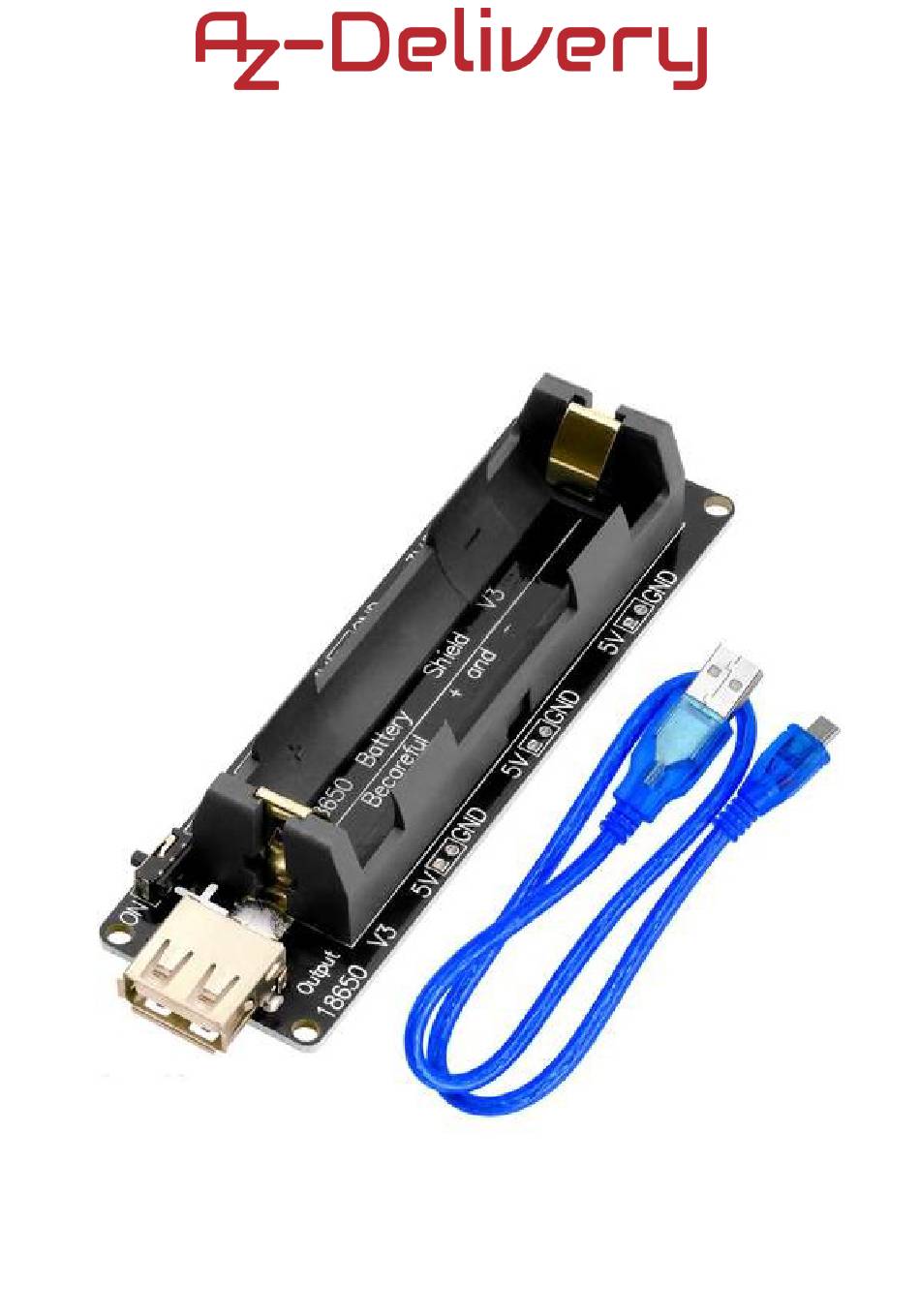

- Pagina 1 Welkom! Bedankt voor je aankoop van onze AZ-Delivery Battery Expansion Modul 18650 V3. Op de volgende pagina's wordt uitgelegd hoe je dit handige apparaat kunt gebruiken en instellen. Veel plezier!
- Pagina 2 Toepassingsgebieden De module is specifiek ontworpen voor toepassingen op het gebied van prototyping, onderwijs, onderzoek en onderwijs. Het wordt gebruikt voor het ontwikkelen en testen van laders en voor het verstrekken van praktische kennis over lithium-poly- meerbatterijen en elektrische circuits. Vereiste kennis en vaardigheden Het gebruik van de module vereist diepgaande kennis van elektrotechniek, vooral in de omgang met Li-Po-batterijen en laders.
- Pagina 3 Oververhitting kan schade aan de module en de batterijen veroorzaken. Opmerking: Zorg ervoor dat de module tijdens bedrijf voldoende wordt geventileerd en controleer de temperatuur regelmatig. Let op: Hoge temperaturen kunnen de levensduur van de batterijen en de module aanzienlijk verkorten. Opmerking: gebruik de module alleen binnen de aanbevolen omgevings- temperaturen (0°C tot 40°C).
- Pagina 4 Inhoudsopgave Inleiding........................3 Specificaties ......................4 De pin-out........................5 18650 batterijen......................6 Aansluitvoorbeeld.....................7 - 2 -...
-
Pagina 5: Inleiding
Batterijuitbreidingsmodul 18650 V3 is alleen geschikt voor oplaadbare batterijen van het type 18650. Hij heeft twee spanningsuitgangen van 3V en 5V. Er zijn drie uitgangsaansluitingen voor beide spanningen die bruikbaar zijn wanneer meerdere apparaten op één voedingsbron moeten worden aangesloten. -
Pagina 6: Specificaties
Specificaties Oplaadingangsspanning Laadstroom 500 mA Uitgangsstroom tot 1A 3V-uitgangsconnector 5V uitgangsconnector Oplaadconnector Micro USB Bedrijfstemperatuur -20°C tot 70°C Afmetingen 105x30x20mm [4.1x1.2x0.7in] De module heeft een ingebouwde tweekleurige LED. Als de batterij volledig is opgeladen, is het LED-lampje groen en als het LED-lampje rood is, staat de module in de oplaadmodus. - Pagina 7 De pin-out Batterijuitbreidingsmodule 18650 V3 heeft vier pinnen. De pin-out wordt weergegeven op de volgende afbeelding: De module heeft een ingebouwde LED-indicator. De LED is via de weerstand verbonden met de gereguleerde 3,3V uitgang en geeft een signaal wanneer het apparaat wordt gevoed en de spanningsregelaar in werking is.
- Pagina 8 FP6298 DC-DC boost-omvormer chip De FP6298 DC-DC Boost Converter chip is een stroommodus boost converter. Het is een PWM-schakeling met een ingebouwde 0,08Ohm vermogens-MOSFET die deze regelaar zeer efficiënt maakt. Enkele kenmerken deze regelaar zijn: Soft-Start-functie, Stroombegrenzingsfunctie, Over-temperatuurbeveiliging Over- spanningsbeveiliging. Op de volgende afbeelding ziet u een typisch toepassingsschema: Dit schema is alleen bedoeld als voorbeeld.
- Pagina 9 18650-batterijen De 18650 zijn oplaadbare lithium-ion batterijen. Hun eigenlijke naam is 18650 cel. De 18650 cel heeft een spanning van 3,7v en heeft tussen 1800mAh en 3500mAh (milli-amp-uur). Er zijn twee types; beschermd en onbeveiligd. Beschermde 18650 batterijen hebben een elektronisch circuit.
-
Pagina 10: Voorbeeld Verbinding
Voorbeeld verbinding De volgende afbeelding is een voorbeeld van hoe je de module met andere apparaten kunt verbinden: - 8 -... - Pagina 11 Nu is het tijd om te leren en je eigen projecten te maken. Je kunt dat doen met behulp van veel voorbeeldscripts en andere tutorials die je op internet kunt vinden. Als u op zoek bent naar hoogwaardige micro-elektronica en accessoires, dan bent u bij AZ-Delivery Vertriebs GmbH aan het juiste adres. krijgt talrijke...
