- Pagina 1 Snelstart D1 mini Batterijschild...
-
Pagina 2: Bedrijfsomstandigheden
Toepassingsgebieden De module is specifiek ontworpen voor toepassingen op het gebied van prototyping, onderwijs, onderzoek en onderwijs. Het wordt gebruikt voor het ontwikkelen en testen van laders en voor het verstrekken van praktische kennis over lithium-poly- meerbatterijen en elektrische circuits. Vereiste kennis en vaardigheden Het gebruik van de module vereist diepgaande kennis van elektrotechniek, vooral in de omgang met Li-Po-batterijen en laders. - Pagina 3 Oververhitting kan schade aan de module en de batterijen veroorzaken. Opmerking: Zorg ervoor dat de module tijdens bedrijf voldoende wordt geventileerd en controleer de temperatuur regelmatig. Let op: Hoge temperaturen kunnen de levensduur van de batterijen en de module aanzienlijk verkorten. Opmerking: gebruik de module alleen binnen de aanbevolen omgevings- temperaturen (0°C tot 40°C).
-
Pagina 4: Inhoudsopgave
Inhoudsopgave Inleiding Specificaties Havens Hoe Jumper J1 te gebruiken Jumper J2 gebruiken Polariteit batterij Testvoorbeeld: De batterijspanning meten... -
Pagina 5: Inleiding

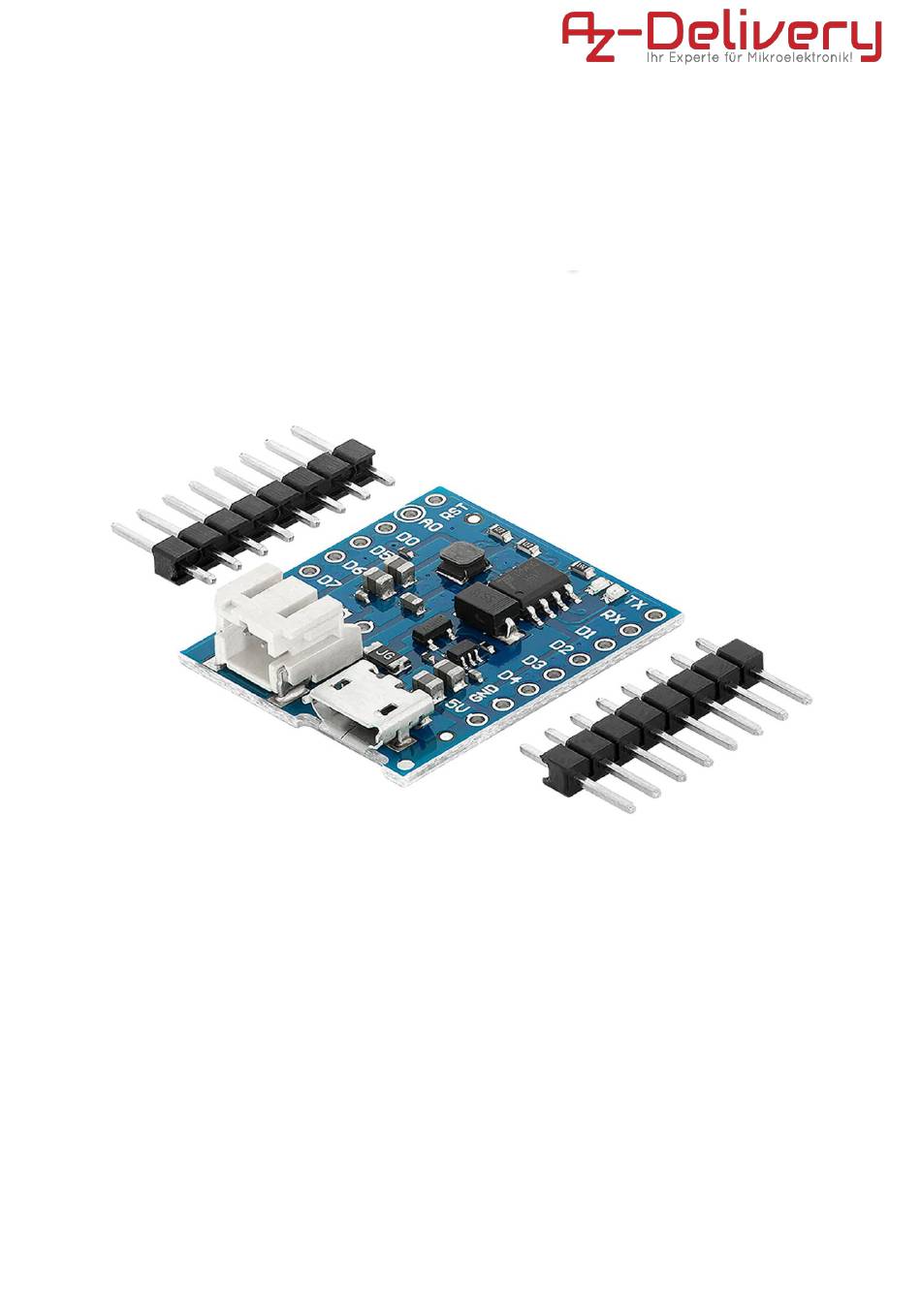

Inleiding Het D1 Mini Batterijschild biedt een handige oplossing voor het voeden van de D1 Mini module met behulp van een Li-ion/Li-Po batterij. Het bevat een geïntegreerde DC-DC boost (step-up) converter die de accuspanning efficiënt verhoogt van 3,7V naar 5V, en biedt een betrouwbare voedingsbron voor zowel de D1 Mini module als de bijbehorende schilden met een robuuste stroomtoevoer tot 1A. -
Pagina 6: Specificaties
Specificaties Oplaadspanning 10V MAX 5V Aanbevolen Laadstroom max 1A Batterijspanning 3.3-4.2V Boost-voeding 5V (max: 1A) Type batterijaansluiting JST PH2-2mm Aansluitingen USB, 10 pins Afmeting 28 x 25 x 8 mm... -
Pagina 7: Overzicht
Overzicht Onderdelen Naam Beschrijving Batterijaansluiting Aansluiten op lithiumbatterij (normaal 3,3- 4,2V) Micro Usb Oplaadpoort (normaal 5V) Groene Led licht op wanneer het opladen is voltooid Rood geleid licht op tijdens het opladen Jumper J1 instellen van de maximale laadstroom, 0,5A of Jumper J2 Sluit de batterij aan op A0... -
Pagina 8: Hoe Jumper J1 Te Gebruiken
Hoe Jumper J te gebruiken1 J1 is een jumper die de maximale laadstroom voor uw schildaccu regelt wanneer deze wordt opgeladen. Er zijn twee instellingen: ● 0.5A : Dit is de standaardinstelling. Wanneer J1 niet gesoldeerd is, is de maximale laadstroom ingesteld op 0,5 ampère. Dit betekent dat wanneer u de batterij oplaadt, deze zal opladen met een snelheid van maximaal 0,5A. -
Pagina 9: Jumper J2 Gebruiken
100 / 130 + 220 + 100 = 0. 22 Dus als de batterij volledig is opgeladen, is de spanning 4,2 V 1023 ⇒ 4.2V en d1 mini zal 1023 analoge waarde lezen die verwijst naar 0,932V = 0,22 * 4,2. -
Pagina 10: Polariteit Batterij
Het aansluiten van de batterij met omgekeerde polariteit kan de afscherming en de D1 Mini beschadigen, dus het is essentieel om het goed te doen. -
Pagina 11: Testvoorbeeld: Meten Van De Batterijspanning
Testvoorbeeld: Meten van de batterijspanning Het is erg handig om het resterende spanningsniveau van de batterij te kennen om het opladen (of vervangen) te voorspellen. De D1 Mini module heeft een analoge ingang die gebruikt kan worden om het laadniveau van de accu te controleren. - Pagina 12 Deze code leest een analoge spanning uit van een sensor die op pin A0 is aangesloten, en converteert en print vervolgens de ruwe analoog-naar-digitaal conversiewaarde, de spanning in volt, en het percentage van de maximale spanning (4,2 V) dat de batterijwaarde vertegenwoordigt. Het systeem maakt continu een lus en drukt deze waarden elke seconde af op de seriële monitor.
