Toro 112-9282 Installatie-Instructies pagina 2
Dodemanshendel
1. Torsieveer
2. Beugel van hendel
5.
Monteer het rechter uiteinde van de
bedieningshendel met een flenskopbout,
lagerbus en flensmoer aan de bedieningsbeugel
en handgreep
(Figuur
lagerbus zich tussen de bedieningsbeugel en
de hendel bevindt en gericht is zoals getoond
in
Figuur
5.
1. Flenskopbout
2. Bedieningshendel
De schakelaar monteren
Monteer de schakelaar losjes aan de
bedieningsbeugel met 2 bouten en moeren
(Figuur
6). Draai de moeren nu nog niet aan. Lijn
de plunjer van de schakelaar uit met het lipje van de
hendel.

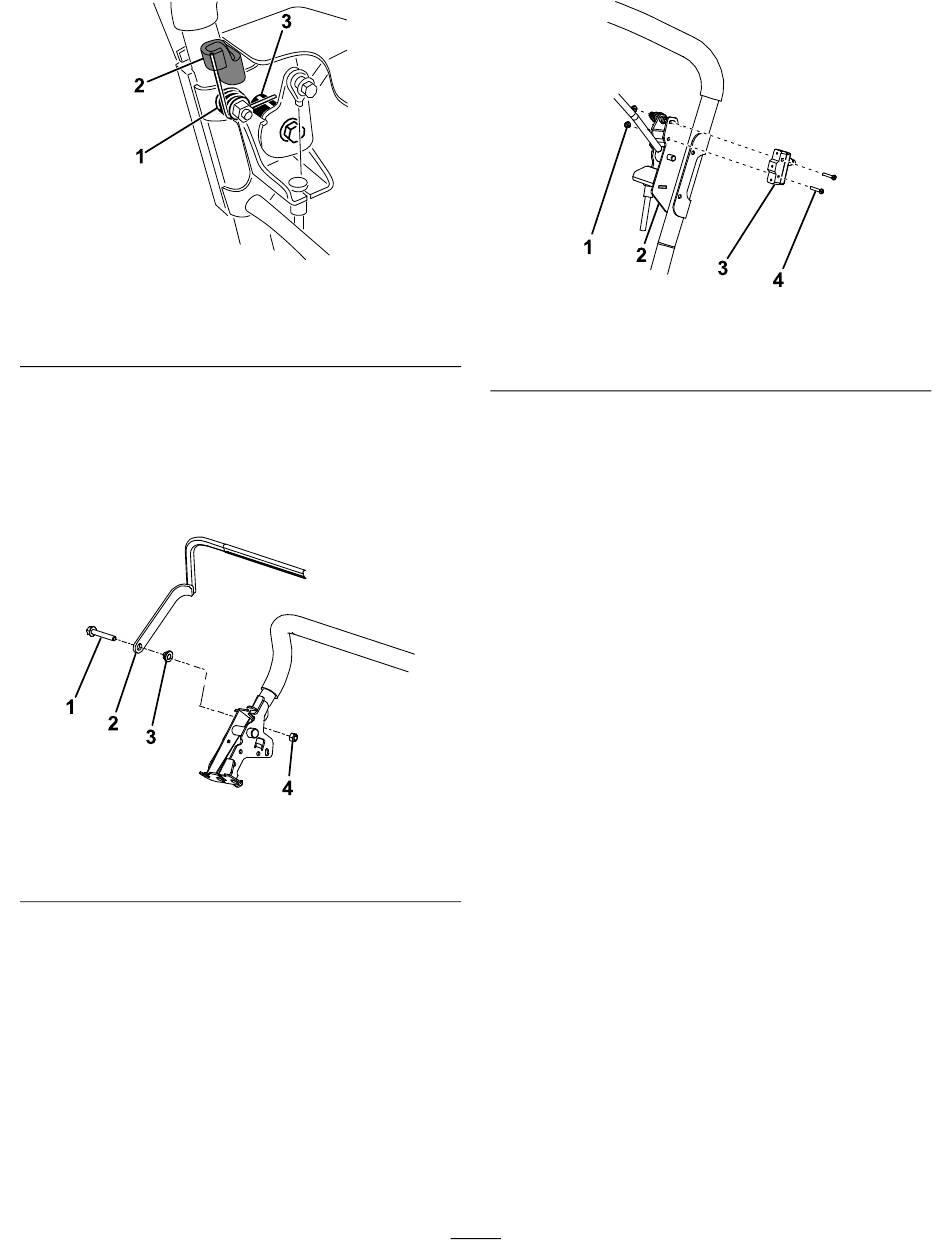

Figuur 4
3. Draaipunt van remhendel
5). Zorg ervoor dat de
Figuur 5
3. Lagerbus
4. Flensmoer
g267646
1. Moer
2. Bedieningsbeugel
De kabelboom aansluiten
1.
Bevestig de kabelschoenen van de kabelboom
aan de schroef op de schakelaar met de
aanduiding Common and Normally Open.
2.
Bevestig de kabelboom aan de remkabel met 2
kabelbinders.
3.
Koppel de kringloopstekker aan de achterkant
van de motor los van de connector op de
vergrendelmodule en gooi deze weg.
4.
Steek de kabelboomaansluiting in de module
connector.
5.
Maak de kabelboom met een kabelbinder vast
aan de vergrendelmodule van de koppeling.
De schakelaar afstellen
g267647
1.
Stel de schakelaar zo af dat de plunjer van
de schakelaar 2 mm ingedrukt is wanneer de
hendel in werking is gesteld. Wanneer de hendel
niet in werking is gesteld, moet de plunjer van
de schakelaar volledig uitgestrekt zijn.
2.
De bevestigingsbouten vastdraaien.
3.
Bevestig de uiteinden van het bedieningspaneel
aan de handgreep met de 2 eerder verwijderde
bouten
(Figuur
4.
Controleer de bediening van de schakelaar als
volgt:
A.
Plaats de machine op de kickstandaard en
zet de tractiehendel in de neutraalstand.
B.
Zet de dodemanshendel vrij en de
tractiehendel in neutraal en start de motor.
De motor moet starten.
2
Figuur 6
3. Schakelaar
4. Bout
1).
g267648
