Popis přístroje
LE MINI
1 Přívodní vedení
2 Pouzdro
Montáž
• Přístroj smí montovat výhradně vyškolení odborníci.
• Při montáži je třeba zajistit, aby
– byl přiváděn pouze vzduch v daném teplotním rozsahu.
– nedocházelo k hromadění tepla
– přístroj byl mimo proud horkého vzduchu z jiného přístroje.
• Dbejte na to, aby mohl horký vzduch volně proudit ven, jinak by mohlo z důvodu hromadění tepla dojít k poškození
přístroje (nebezpečí požáru!).
• Přístroj chraňte před mechanickými vibracemi a otřesy.
• Pulsní provoz: při teplotách nad 100°C nesmí docházet k vzduchovým rázům ve vedení
• Montážní rozměry v mm: strana 3 (Size)
Systém napájení vzduchem
• Při použití tlakového vzduchu se před přístroj musí zařadit redukční tlakový ventil a separátor oleje a vody.
• Množství vzduchu lze nastavit pomocí regulátoru množství vzduchu.
• Do přístroje se smí dodávat jen vzduch o teplotě max. 60°C.
Pozor: Přístroj provozujte vždy s minimálním průtokem vzduchu !
Připojení
• Přístroj musí dle připojovacího schématu (strana 78) připojit kvalifikovaná osoba.
• V síťové přípojce musí být nainstalováno vhodné zařízení pro odpojení od el. sítě ve všech pólech !
• Zajistěte, aby se přívodní vedení nedotýkala trubky topného tělesa a nebyla vystavena proudu horkého vzduchu.

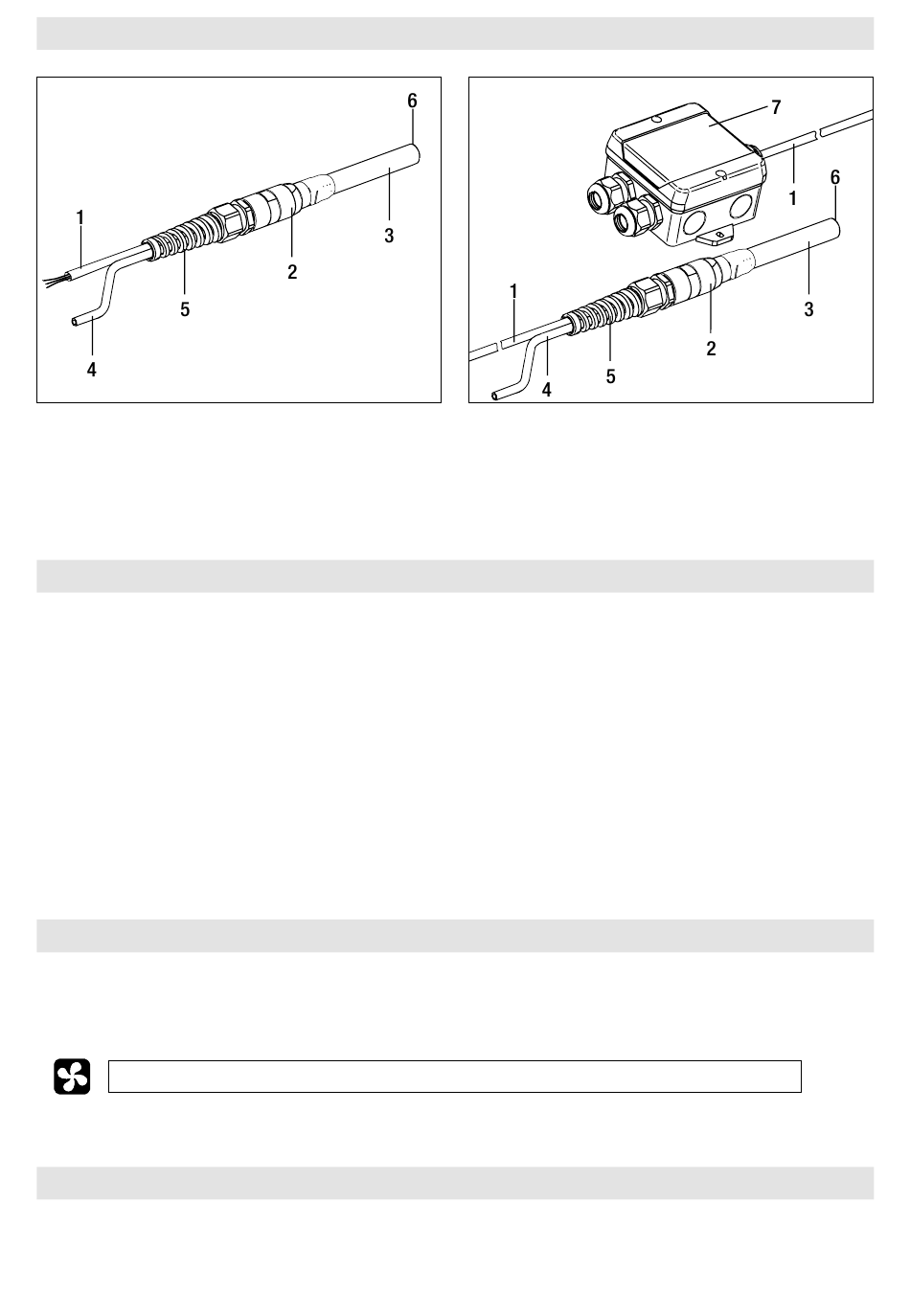

LE MINI SENSOR
3 Trubka topného tělesa
4 Přívod vzduchu
5 Ochranná objímka proti zlomení
6 Závit pro šroubovací trysku
7 Konvertor
