Wartung

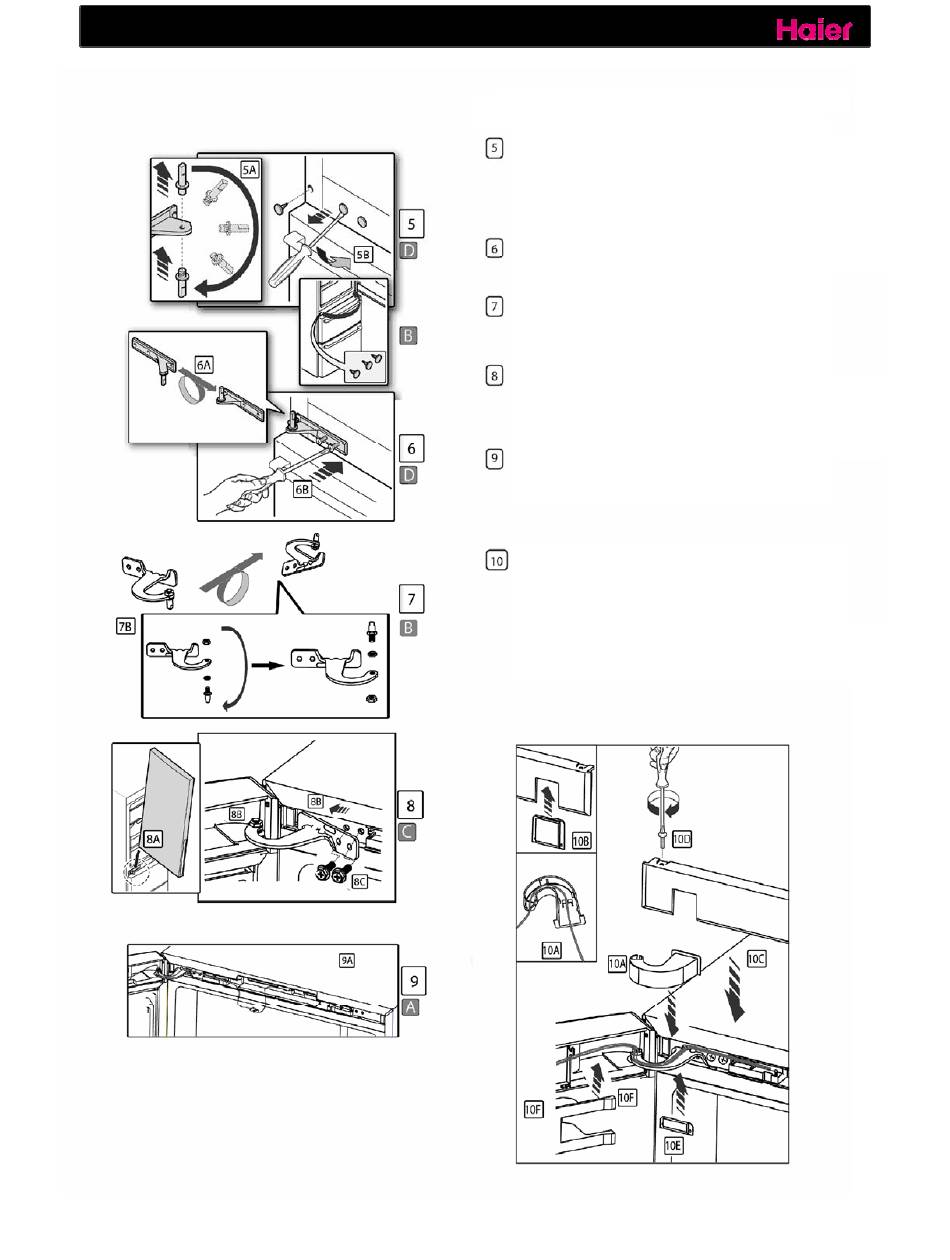

Umsetzen der Tür: Abbauen der Tür von der linken Seite
A) Nehmen Sie das zentrale Scharnier und lösen Sie mit Hilfe einer Zange den Pin,
drehen Sie ihn um, und befestigen Sie ihn wieder auf dem Scharnier.
B) Mit Hilfe eines normalen Schraubenziehers ziehen Sie die drei
Lochabdeckungen des zentralen Mittelstücks links ab und fügen Sie rechts ein.
A) Nehmen Sie das zentrale Scharnier und drehen Sie es um 180 Grad.
B) Befestigen Sie es mit den Schrauben auf der linken Seite des zentralen
Mittelstücks.
A) Entfernen Sie das obere Scharnier von der Kühlschranktür.
B) Mit Hilfe einer Zange lösen und entfernen Sie die Schrauben oben auf dem
Scharnier. Lösen und entfernen Sie dann den Pin unten am Scharnier. Bauen Sie
dann die Schraube, die Unterlegscheibe und den Pin wieder in umgekehrter
Richtung ein.
A) Nehmen Sie die Kühlschranktür und hängen Sie sie auf dem Pin des zentralen
Scharniers ein.
B) Montiern Sie das obere Türscharnier und führen Sie es nach auf seine
Position am Gerät
C) Führen Sie den Scharnierschlitz auf die Schraube links ein.
A) Führen Sie das Display‐Kabel im Schlitz über der Kühlschranktür von links
nach rechts. Halten Sie es immer innerhalb des Schlitzes und verbinden Sie
es mit dem Elektrokabel, das vom Gehäuse über dem Gehäuse hervorragt.
A) Lassen Sie die Scharnierabdeckung mit einem Klick einrasten. Befestigen Sie erst
das Elektrokabel in der Scharnierabdeckung, befestigen Sie es dann am Scharnier.
B) Montieren Sie die kleine Abdeckung auf der rechten Seite der Frontabdeckung in
der Richtung von unten nach oben.
C) Lassen Sie die Frontverkleidung in der Richtung von oben nach unten mit einem
Klick einrasten. Üben Sie an mehreren Punkten Druck aus, um sicherzustellen, dass
die unteren Clips in den Schlitz des Querbalkens eingeführt werden.
D) Sichern Sie sie mit vier Schrauben.
E) Fügen Sie die Clips auf der linken Seite ein (zuvor entfernt).
F) Lassen Sie die Frontabdeckung mit einem Klick auf der Kühlschranktür einrasten.
22
